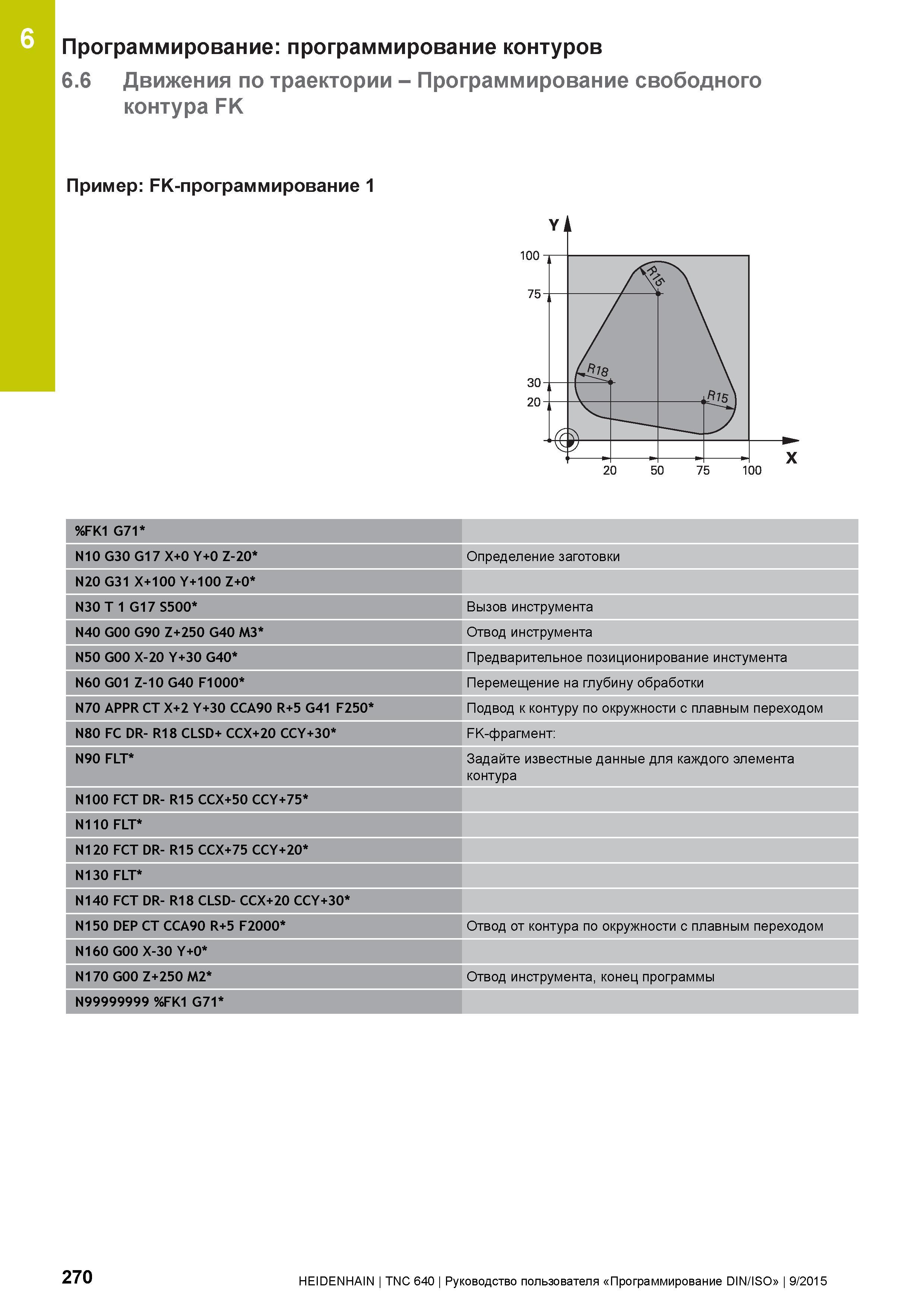

6 Программирование: программирование контуров 6.6 Движения по траектории - Программирование свободного контура FK Пример: FK-программирование 1 %FK1 G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки N20 G31 X+100 Y+100 Z+0 N30 T 1 G17 S500 Вызов инструмента N40 G00 G90 Z+250 G40 M3 Отвод инструмента N50 G00 X-20 Y+30 G40 Предварительное позиционирование инстумента N60 G01 Z-10 G40 F1000 Перемещение на глубину обработки N70 APPR CT X+2 Y+30 CCA90 R+5 G41 F250 Подвод к контуру по окружности с плавным переходом N80 FC DR- R18 CLSD+ CCX+20 CCY+30 FK-фрагмент: N90 FLT Задайте известные данные для каждого элемента контура N100 FCT DR- R15 CCX+50 CCY+75 N110 FLT N120 FCT DR- R15 CCX+75 CCY+20 N130 FLT N140 FCT DR- R18 CLSD- CCX+20 CCY+30 N150 DEP CT CCA90 R+5 F2000 Отвод от контура по окружности с плавным переходом N160 G00 X-30 Y+0 N170 G00 Z+250 M2 Отвод инструмента, конец программы N99999999 %FK1 G71 270 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
