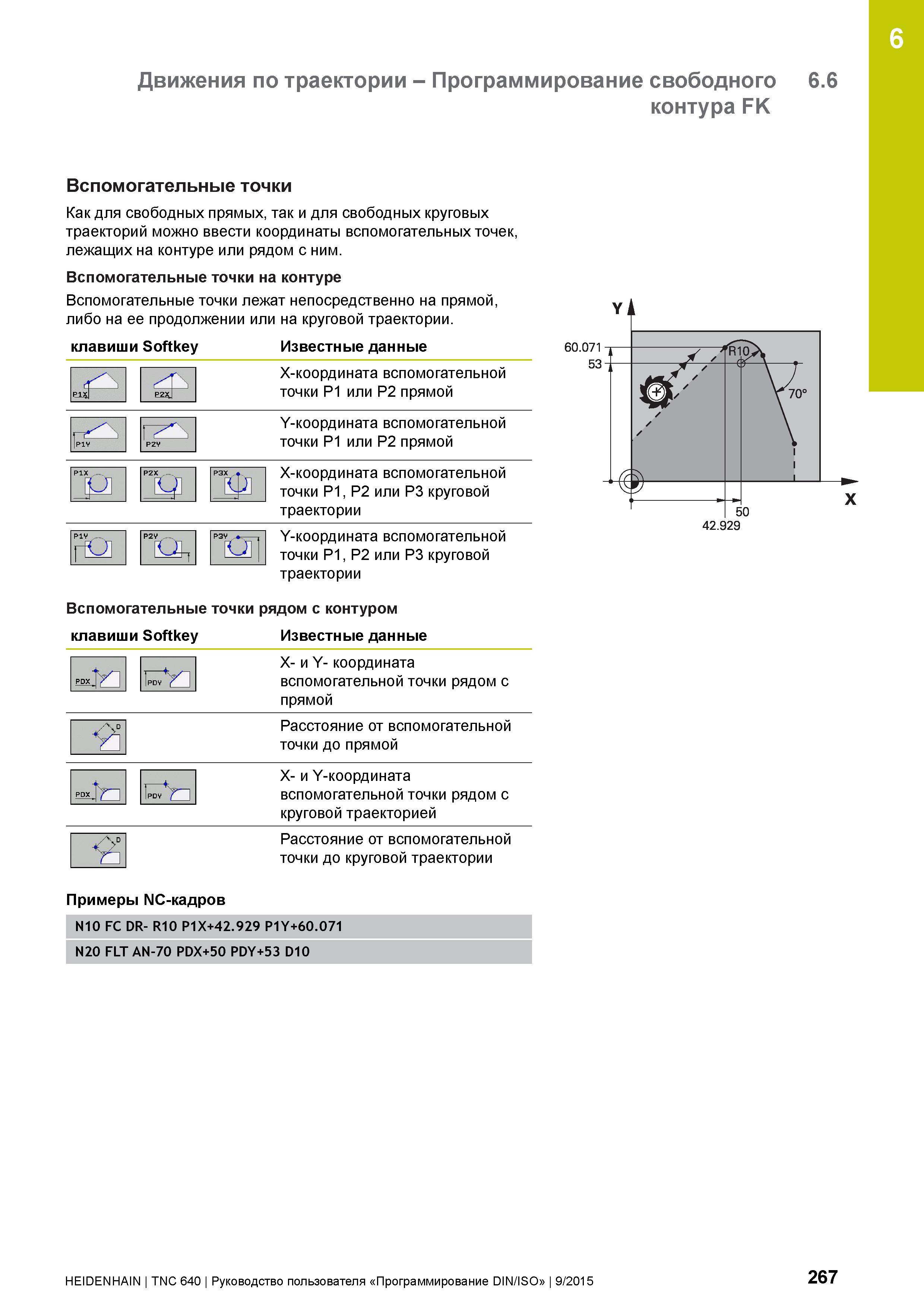

6 Движения по траектории - Программирование свободного контура FK 6.6 Вспомогательные точки Как для свободных прямых, так и для свободных круговых траекторий можно ввести координаты вспомогательных точек, лежащих на контуре или рядом с ним. Вспомогательные точки на контуре Вспомогательные точки лежат непосредственно на прямой, либо на ее продолжении или на круговой траектории. клавиши Softkey Известные данные г 1Y гО Y-координата вспомогательной точки P1, P2 или P3 круговой траектории Вспомогательные точки рядом с контуром клавиши Softkey Известные данные X- и Y- координата вспомогательной точки рядом с прямой Расстояние от вспомогательной точки до прямой X- и Y-координата вспомогательной точки рядом с круговой траекторией Расстояние от вспомогательной точки до круговой траектории P15CJ £D X-координата вспомогательной точки P1 или P2 прямой р P1Y PZV Y-координата вспомогательной точки P1 или P2 прямой Р1Х IB P2X Ц рзх_ X-координата вспомогательной LbJ точки P1, P2 или P3 круговой траектории Примеры NC-кадров N10 FC DR- R10 P1X+42.929 P1Y+60.071 N20 FLT AN-70 PDX+50 PDY+53 D10 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 267
