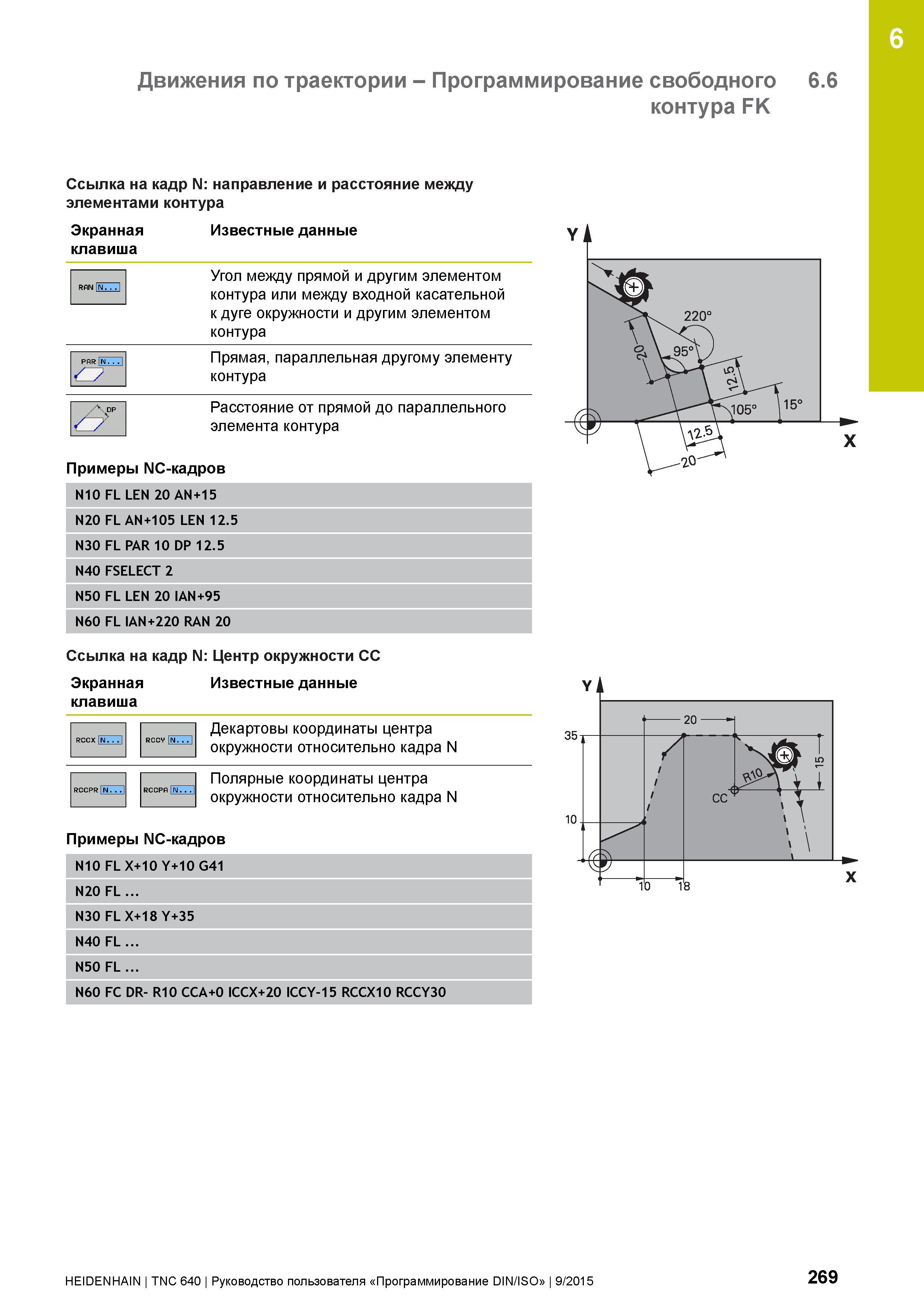

6 Движения по траектории - Программирование свободного 6.6 контура FK Ссылка на кадр N: направление и расстояние между элементами контура Экранная Известные данные клавиша RfiN In. .. 1 Угол между прямой и другим элементом контура или между входной касательной к дуге окружности и другим элементом контура par In... о Прямая, параллельная другому элементу контура и Расстояние от прямой до параллельного элемента контура Примеры NC-кадров N10 FL LEN 20 AN+15 N20 FL AN+105 LEN 12.5 N30 FL PAR 10 DP 12.5 N40 FSELECT 2 N50 FL LEN 20 IAN+95 N60 FL IAN+220 RAN 20 Ссылка на кадр N: Центр окружности CC Экранная Известные данные клавиша Декартовы координаты центра окружности относительно кадра N RCCPR ГМ . . Полярные координаты центра окружности относительно кадра N Примеры NC-кадров N10 FL X+10 Y+10 G41 N20 FL ... N30 FL X+18 Y+35 N40 FL ... N50 FL ... N60 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX10 RCCY30 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 269
