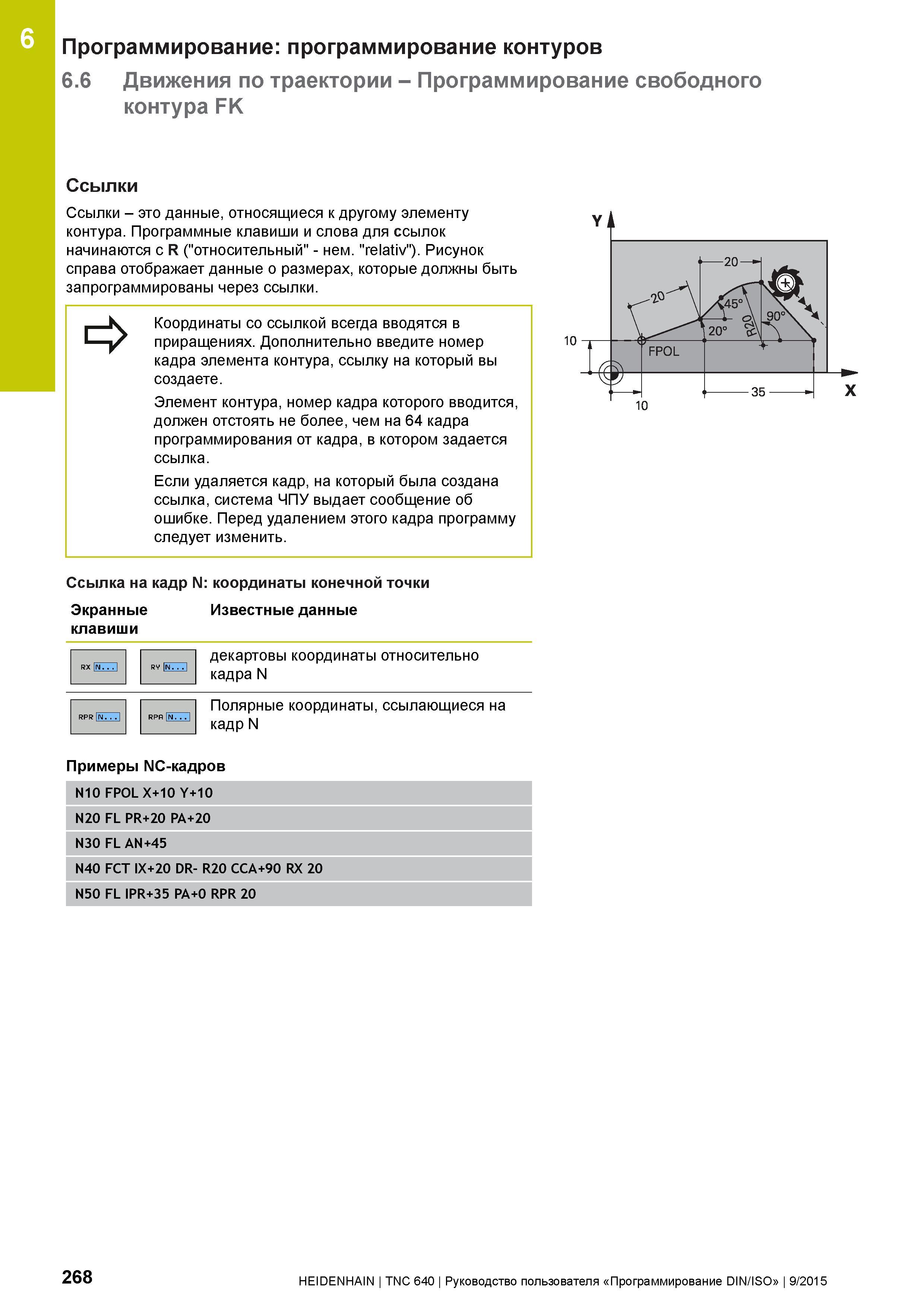

6 Программирование: программирование контуров 6.6 Движения по траектории - Программирование свободного контура FK Ссылки Ссылки - это данные, относящиеся к другому элементу контура. Программные клавиши и слова для ссылок начинаются с R ("относительный" - нем. "relativ"). Рисунок справа отображает данные о размерах, которые должны быть запрограммированы через ссылки. Координаты со ссылкой всегда вводятся в приращениях. Дополнительно введите номер кадра элемента контура, ссылку на который вы создаете. Элемент контура, номер кадра которого вводится, должен отстоять не более, чем на 64 кадра программирования от кадра, в котором задается ссылка. Если удаляется кадр, на который была создана ссылка, система ЧПУ выдает сообщение об ошибке. Перед удалением этого кадра программу следует изменить. Ссылка на кадр N: координаты конечной точки Экранные Известные данные клавиши декартовы координаты относительно кадра N Полярные координаты, ссылающиеся на кадр N Примеры NC-кадров rx n. .. I rv n. .. rpr n. ... rpo n. .. N10 FPOL X+10 Y+10 N20 FL PR+20 PA+20 N30 FL AN+45 N40 FCT IX+20 DR- R20 CCA+90 RX 20 N50 FL IPR+35 PA+0 RPR 20 268 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
