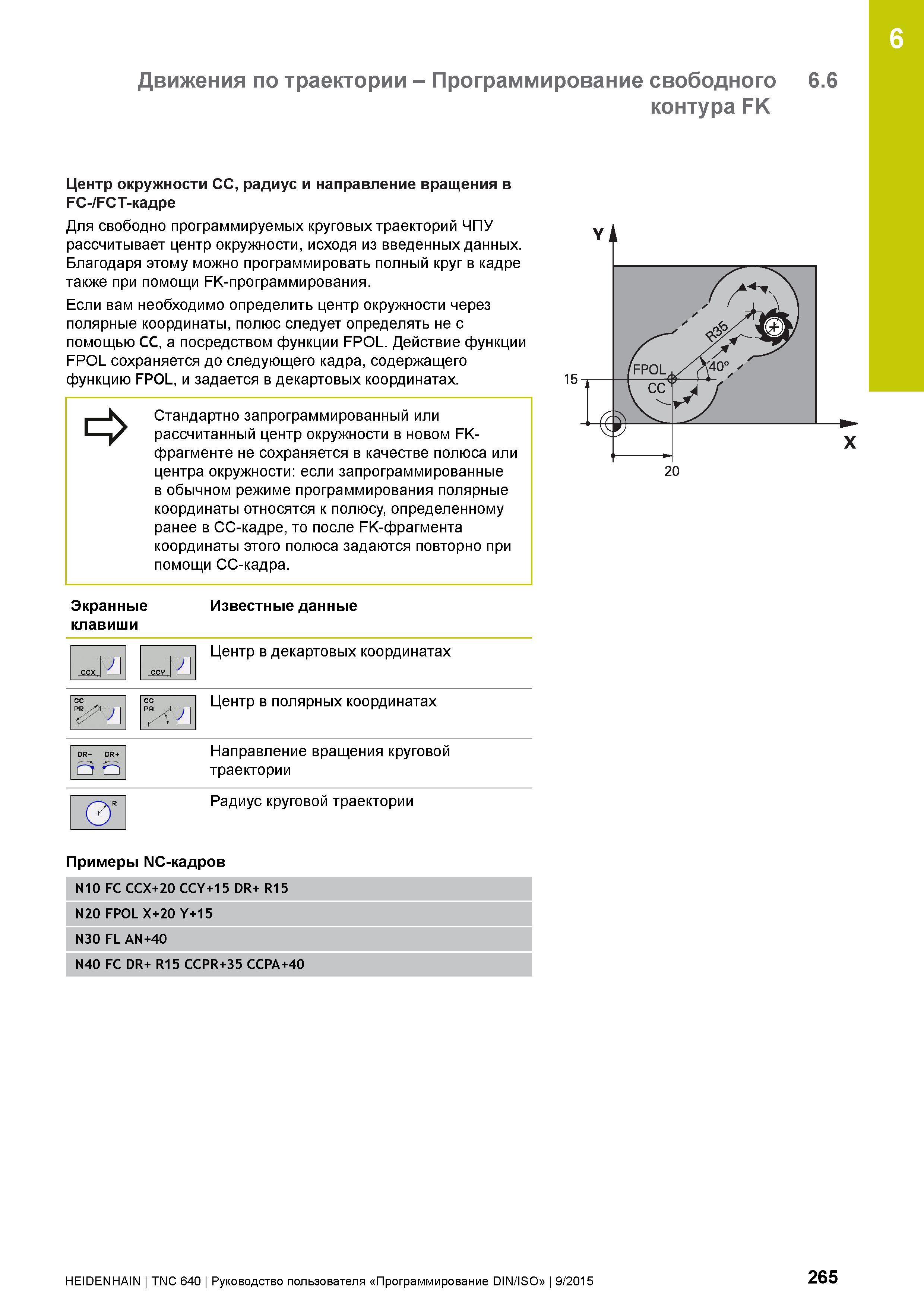

265 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.265

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 265 0265 Lab2u

6 Движения по траектории - Программирование свободного 6.6 контура FK Центр окружности CC, радиус и направление вращения в FC/FCT-кадре Для свободно программируемых круговых траекторий ЧПУ рассчитывает центр окружности, исходя из введенных данных. Благодаря этому можно программировать полный круг в кадре также при помощи FK-программирования. Если вам необходимо определить центр окружности через полярные координаты, полюс следует определять не с помощью CC, а посредством функции FPOL. Действие функции FPOL сохраняется до следующего кадра, содержащего функцию FPOL, и задается в декартовых координатах. Стандартно запрограммированный или рассчитанный центр окружности в новом FK-фрагменте не сохраняется в качестве полюса или центра окружности: если запрограммированные в обычном режиме программирования полярные координаты относятся к полюсу, определенному ранее в CC-кадре, то после FK-фрагмента координаты этого полюса задаются повторно при помощи CC-кадра. Y 20 Экранные Известные данные клавиши ссу ' \ Центр в декартовых координатах сс 5 Центр в полярных координатах DR- DR + а в Направление вращения круговой траектории а О Радиус круговой траектории Примеры NC-кадров N10 FC CCX+20 CCY+15 DR+ R15 N20 FPOL X+20 Y+15 N30 FL AN+40 N40 FC DR+ R15 CCPR+35 CCPA+40 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 265
