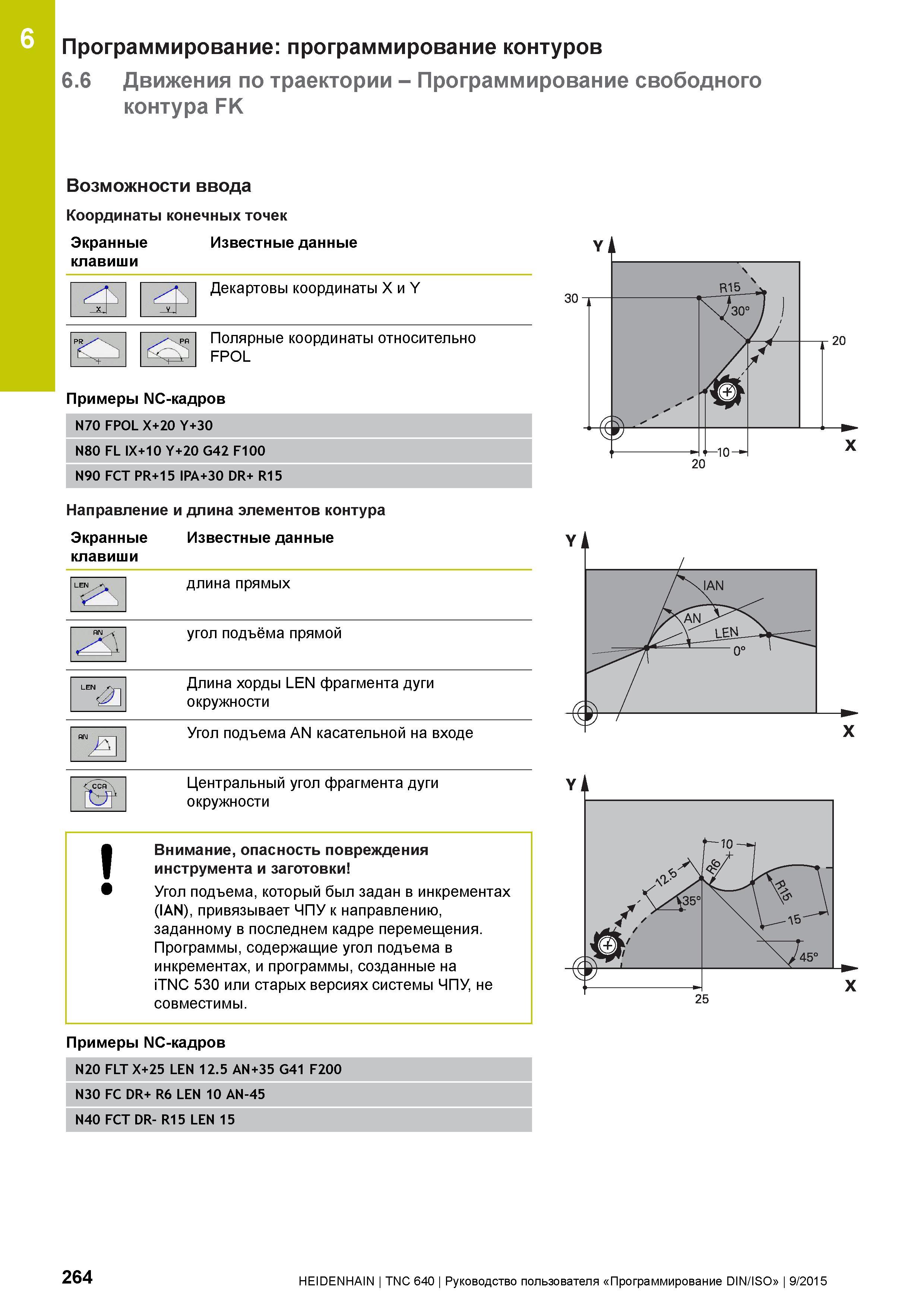

6 Программирование: программирование контуров 6.6 Движения по траектории - Программирование свободного контура FK Возможности ввода Координаты конечных точек Экранные Известные данные клавиши Декартовы координаты X и Y Полярные координаты относительно FPOL Примеры NC-кадров N70 FPOL X+20 Y+30 N80 FL IX+10 Y+20 G42 F100 N90 FCT PR+15 IPA+30 DR+ R15 Направление и длина элементов контура Экранные Известные данные клавиши I Внимание, опасность повреждения инструмента и заготовки Угол подъема, который был задан в инкрементах (IAN), привязывает ЧПУ к направлению, заданному в последнем кадре перемещения. Программы, содержащие угол подъема в инкрементах, и программы, созданные на iTNC 530 или старых версиях системы ЧПУ, не совместимы. Vs длина прямых угол подъёма прямой Длина хорды LEN фрагмента дуги окружности Щ Угол подъема AN касательной на входе ' CCR Центральный угол фрагмента дуги окружности Примеры NC-кадров N20 FLT X+25 LEN 12.5 AN+35 G41 F200 N30 FC DR+ R6 LEN 10 AN-45 N40 FCT DR- R15 LEN 15 264 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
