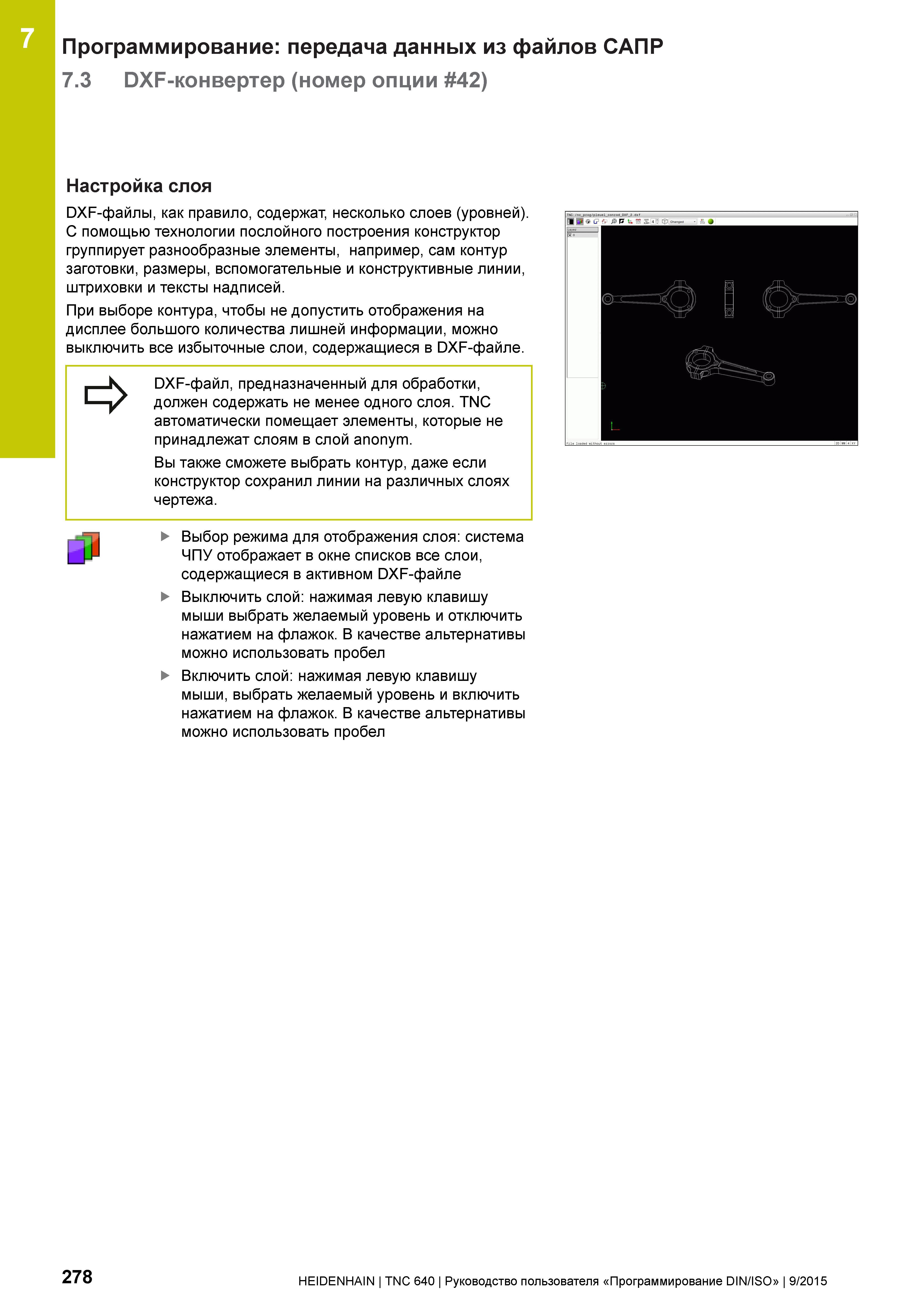

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) Настройка слоя DXF-файлы, как правило, содержат, несколько слоев (уровней). С помощью технологии послойного построения конструктор группирует разнообразные элементы, например, сам контур заготовки, размеры, вспомогательные и конструктивные линии, штриховки и тексты надписей. При выборе контура, чтобы не допустить отображения на дисплее большого количества лишней информации, можно выключить все избыточные слои, содержащиеся в DXF-файле. => DXF-файл, предназначенный для обработки, должен содержать не менее одного слоя. TNC автоматически помещает элементы, которые не принадлежат слоям в слой anonym. Вы также сможете выбрать контур, даже если конструктор сохранил линии на различных слоях чертежа. Выбор режима для отображения слоя: система ЧПУ отображает в окне списков все слои, содержащиеся в активном DXF-файле Выключить слой: нажимая левую клавишу мыши выбрать желаемый уровень и отключить нажатием на флажок. В качестве альтернативы можно использовать пробел Включить слой: нажимая левую клавишу мыши, выбрать желаемый уровень и включить нажатием на флажок. В качестве альтернативы можно использовать пробел 278 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
