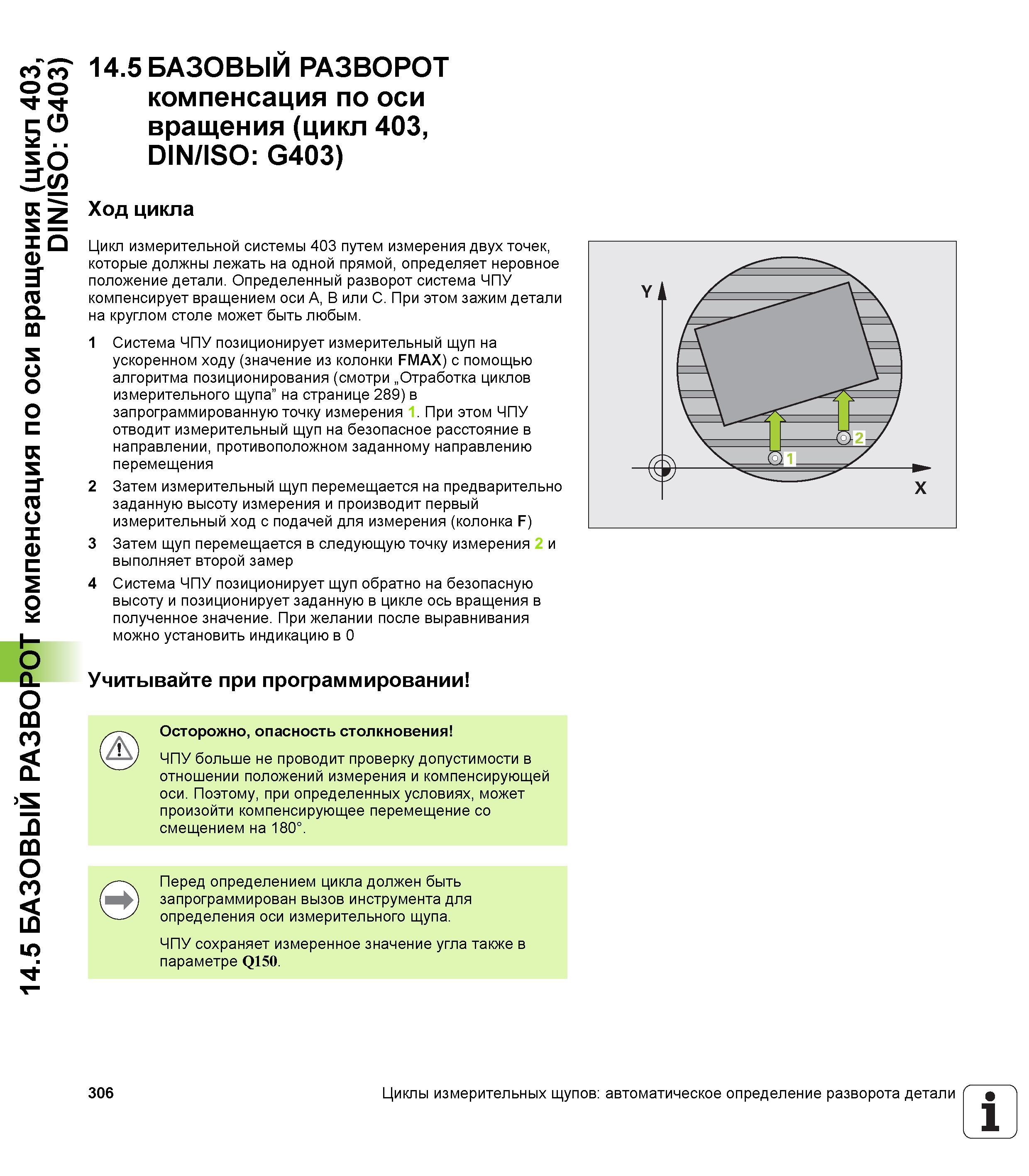

14.5 БАЗОВЫЙ РАЗВОРОТ компенсация по оси вращения (цикл 403, DIN/ISO G403) 14.5 БАЗОВЫЙ РАЗВОРОТ компенсация по оси вращения (цикл 403, DIN/ISO G403) Ход цикла Цикл измерительной системы 403 путем измерения двух точек, которые должны лежать на одной прямой, определяет неровное положение детали. Определенный разворот система ЧПУ компенсирует вращением оси A, B или C. При этом зажим детали на круглом столе может быть любым. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в запрограммированную точку измерения 1. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F) 3 Затем щуп перемещается в следующую точку измерения 2 и выполняет второй замер 4 Система ЧПУ позиционирует щуп обратно на безопасную высоту и позиционирует заданную в цикле ось вращения в полученное значение. При желании после выравнивания можно установить индикацию в 0 Учитывайте при программировании Осторожно, опасность столкновения ЧПУ больше не проводит проверку допустимости в отношении положений измерения и компенсирующей оси. Поэтому, при определенных условиях, может произойти компенсирующее перемещение со смещением на 180°. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. ЧПУ сохраняет измеренное значение угла также в параметре Q150. 306 Циклы измерительных щупов автоматическое определение разворота детали 1
