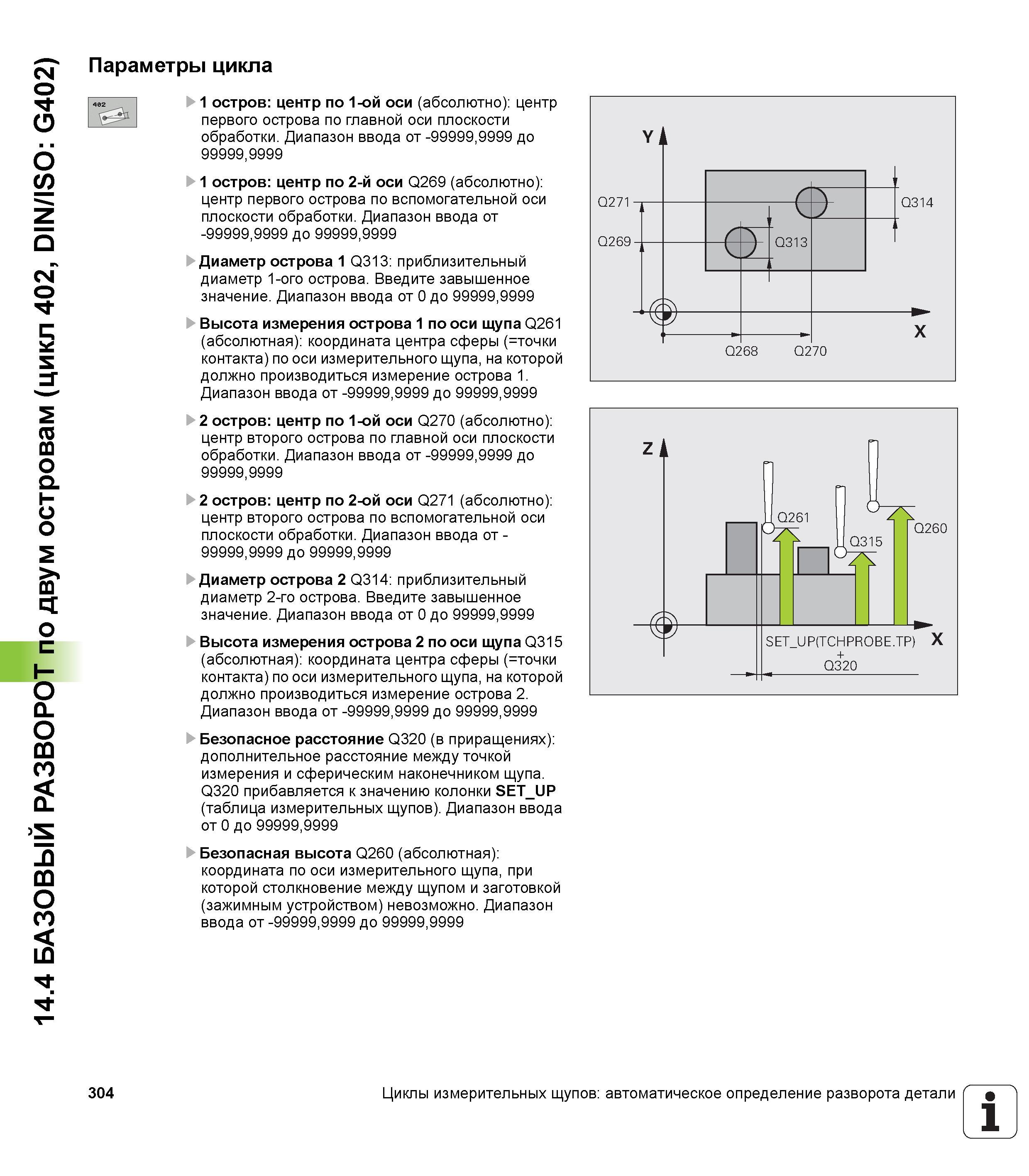

14.4 БАЗОВЫЙ РАЗВОРОТ по двум островам (цикл 402, DIN/ISO G402) Параметры цикла г.. 1 остров центр по 1-ой оси (абсолютно) центр первого острова по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 1 остров центр по 2-й оси Q269 (абсолютно) центр первого острова по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Диаметр острова 1 Q313 приблизительный диаметр 1-ого острова. Введите завышенное значение. Диапазон ввода от 0 до 99999,9999 Высота измерения острова 1 по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение острова 1. Диапазон ввода от -99999,9999 до 99999,9999 2 остров центр по 1-ой оси Q270 (абсолютно) центр второго острова по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 2 остров центр по 2-ой оси Q271 (абсолютно) центр второго острова по вспомогательной оси плоскости обработки. Диапазон ввода от - 99999.9999 до 99999,9999 Диаметр острова 2 Q314 приблизительный диаметр 2-го острова. Введите завышенное значение. Диапазон ввода от 0 до 99999,9999 Высота измерения острова 2 по оси щупа Q315 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение острова 2. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к значению колонки SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 304 Циклы измерительных щупов автоматическое определение разворота детали 0261 о- Q315 Q260 SET_UP(TCHPROBE.TP) X q32o Q271 Q269 1
