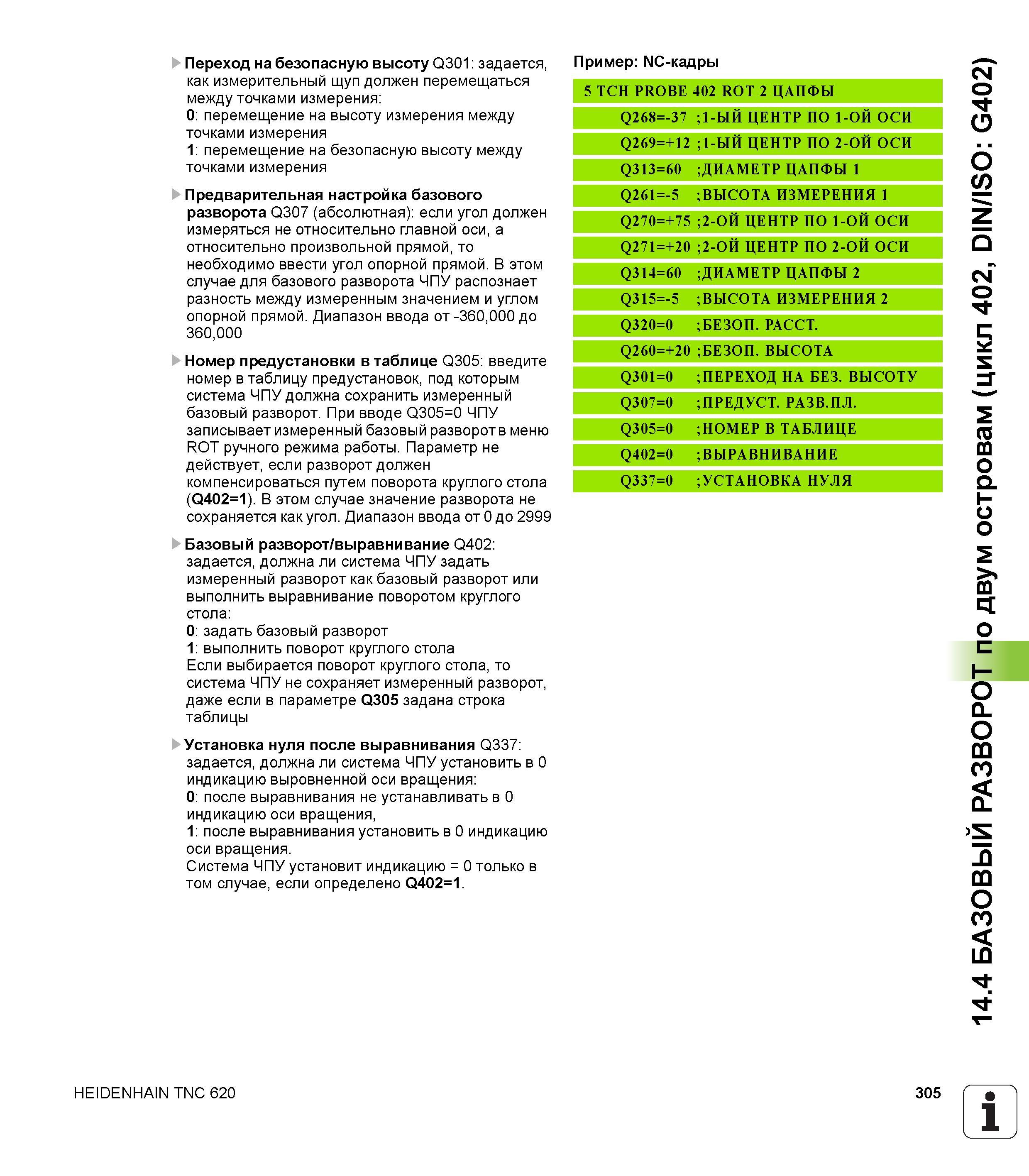

305 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.305

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 305 0305 Lab2u

Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Предварительная настройка базового разворота Q307 (абсолютная) если угол должен измеряться не относительно главной оси, а относительно произвольной прямой, то необходимо ввести угол опорной прямой. В этом случае для базового разворота ЧПУ распознает разность между измеренным значением и углом опорной прямой. Диапазон ввода от -360,000 до 360,000 Номер предустановки в таблице Q305 введите номер в таблицу предустановок, под которым система ЧПУ должна сохранить измеренный базовый разворот. При вводе Q305=0 ЧПУ записывает измеренный базовый разворот в меню ROT ручного режима работы. Параметр не действует, если разворот должен компенсироваться путем поворота круглого стола (Q402=1). В этом случае значение разворота не сохраняется как угол. Диапазон ввода от 0 до 2999 Базовый разворот/выравнивание Q402 задается, должна ли система ЧПУ задать измеренный разворот как базовый разворот или выполнить выравнивание поворотом круглого стола 0 задать базовый разворот 1 выполнить поворот круглого стола Если выбирается поворот круглого стола, то система чПу не сохраняет измеренный разворот, даже если в параметре Q305 задана строка таблицы Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию выровненной оси вращения 0 после выравнивания не устанавливать в 0 индикацию оси вращения, 1 после выравнивания установить в 0 индикацию оси вращения. Система ЧПУ установит индикацию = 0 только в том случае, если определено Q402=1. Пример NC-кадры 5 TCH PROBE 402 ROT 2 ЦАПФЫ Q268=-37 1-ЫЙ ЦЕНТР ПО 1-ОЙ ОСИ Q269=+12 1-ЫЙ ЦЕНТР ПО 2-ОЙ ОСИ Q313=60 ДИАМЕТР ЦАПФЫ 1 Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ 1 5 7 + = 0 7 2 Q 2-ОЙ ЦЕНТР ПО 1-ОЙ ОСИ Q271=+20 2-ОЙ ЦЕНТР ПО 2-ОЙ ОСИ Q314=60 ДИАМЕТР ЦАПФЫ 2 Q315=-5 ВЫСОТА ИЗМЕРЕНИЯ 2 Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q307=0 ПРЕДУСТ. РАЗВ. ПЛ. Q305=0 НОМЕР В ТАБЛИЦЕ Q402=0 ВЫРАВНИВАНИЕ Q337=0 УСТАНОВКА НУЛЯ HEIDENHAIN TNC 620 305 1 14.4 БАЗОВЫЙ РАЗВОРОТ по двум островам (цикл 402, DIN/ISO G402)
