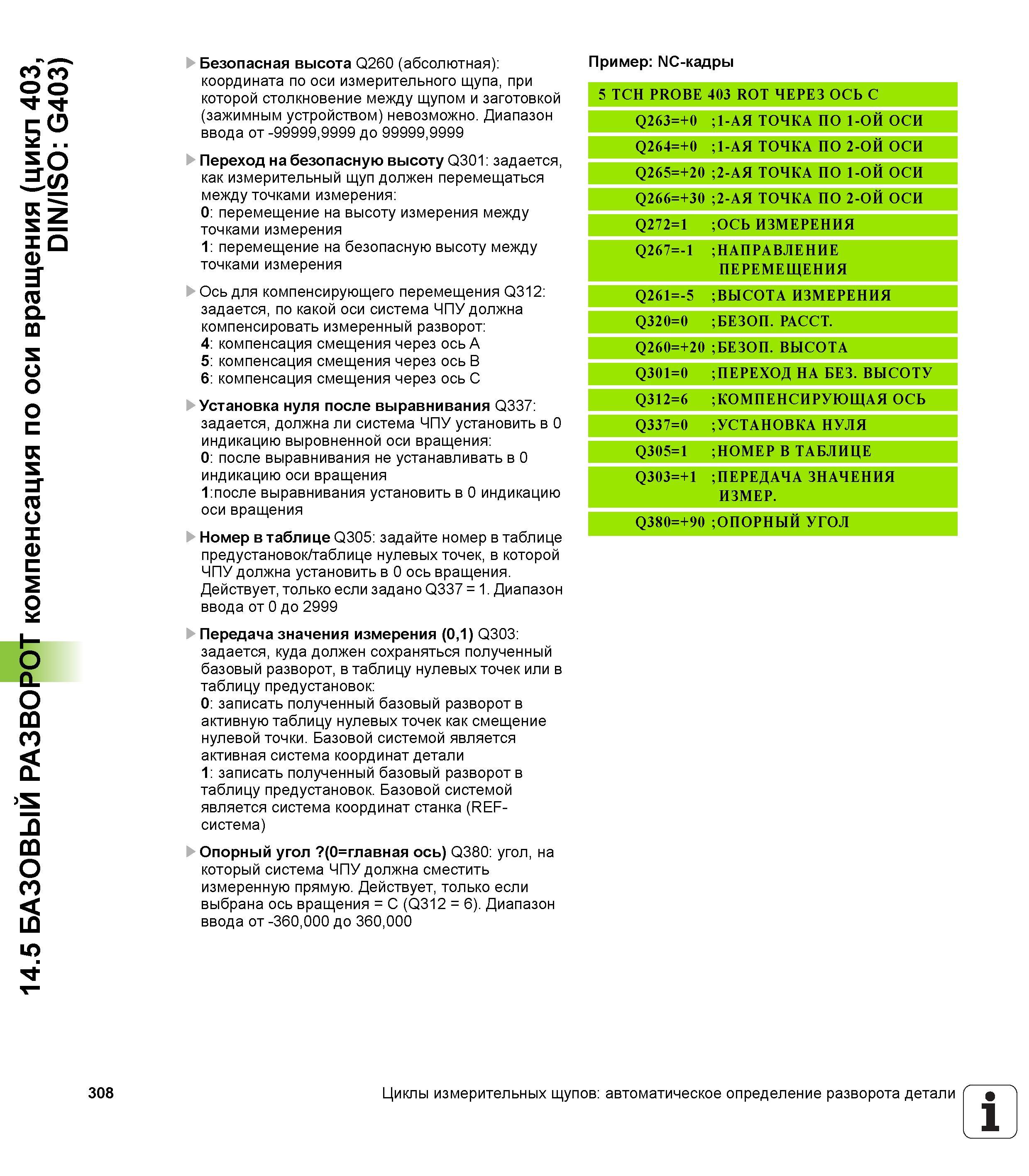

14.5 БАЗОВЫЙ РАЗВОРОТ компенсация по оси вращения (цикл 403, DIN/ISO G403) Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Ось для компенсирующего перемещения Q312 задается, по какой оси система ЧПУ должна компенсировать измеренный разворот 4 компенсация смещения через ось А 5 компенсация смещения через ось В 6 компенсация смещения через ось С Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию выровненной оси вращения 0 после выравнивания не устанавливать в 0 индикацию оси вращения 1:после выравнивания установить в 0 индикацию оси вращения Номер в таблице Q305 задайте номер в таблице предустановок/таблице нулевых точек, в которой ЧПУ должна установить в 0 ось вращения. Действует, только если задано Q337 = 1. Диапазон ввода от 0 до 2999 Передача значения измерения (0,1) Q303 задается, куда должен сохраняться полученный базовый разворот, в таблицу нулевых точек или в таблицу предустановок 0 записать полученный базовый разворот в активную таблицу нулевых точек как смещение нулевой точки. Базовой системой является активная система координат детали 1 записать полученный базовый разворот в таблицу предустановок. Базовой системой является система координат станка (REF-система) Опорный угол (0=главная ось) Q380 угол, на который система ЧПУ должна сместить измеренную прямую. Действует, только если выбрана ось вращения = C (Q312 = 6). Диапазон ввода от -360,000 до 360,000 Пример NC-кадры 5 TCH PROBE 403 ROT ЧЕРЕЗ ОСЬ C Q263=+0 ;1-АЯ ТОЧКА ПО 1-ОЙ ОСИ Q264=+0 ;1-АЯ ТОЧКА ПО 2-ОЙ ОСИ 0 2 + = 5 6 2 Q ;2-АЯ ТОЧКА ПО 1-ОЙ ОСИ Q266=+30 ;2-АЯ ТОЧКА ПО 2-ОЙ ОСИ Q272=1 ;ОСЬ ИЗМЕРЕНИЯ Q267=-1 ; НАПРАВЛЕНИЕ ПЕРЕМЕЩЕНИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 ;БЕЗОП. ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q312=6 ;КОМПЕНСИРУЮЩАЯ ОСЬ Q337=0 ;УСТАНОВКА НУЛЯ Q305=1 ;НОМЕР В ТАБЛИЦЕ Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q380=+90 ;ОПОРНЫЙ УГОЛ 308 Циклы измерительных щупов автоматическое определение разворота детали 1
