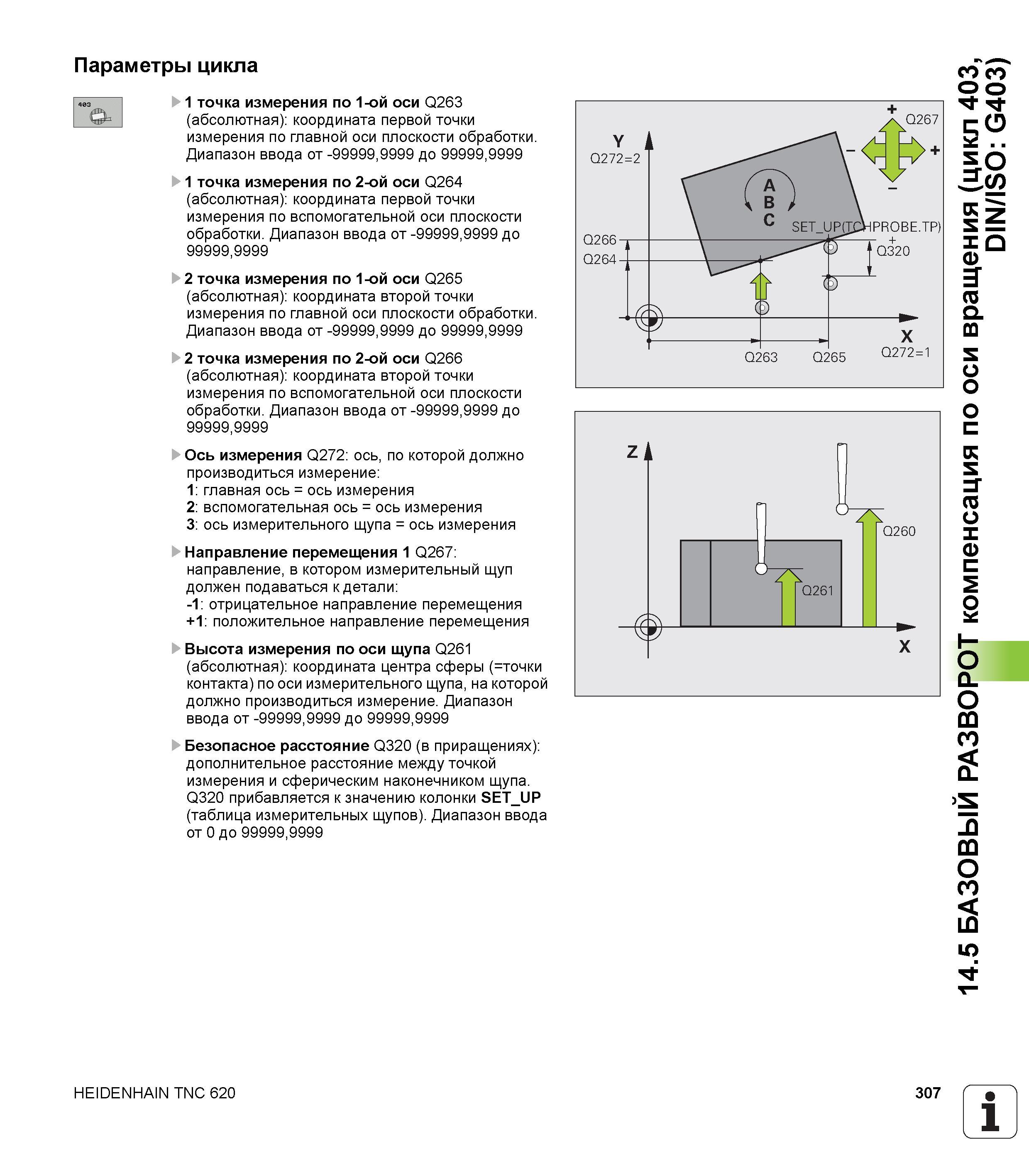

Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 2 точка измерения по 1-ой оси Q265 (абсолютная) координата второй точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2 точка измерения по 2-ой оси Q266 (абсолютная) координата второй точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Ось измерения Q272 ось, по которой должно производиться измерение главная ось = ось измерения вспомогательная ось = ось измерения ось измерительного щупа = ось измерения Направление перемещения 1 Q267 направление, в котором измерительный щуп должен подаваться к детали -1 отрицательное направление перемещения +1 положительное направление перемещения Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к значению колонки SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 HEIDENHAIN TNC 620 307 1 14.5 БАЗОВЫЙ РАЗВОРОТ компенсация по оси вращения (цикл 403, DIN/ISO G403)
