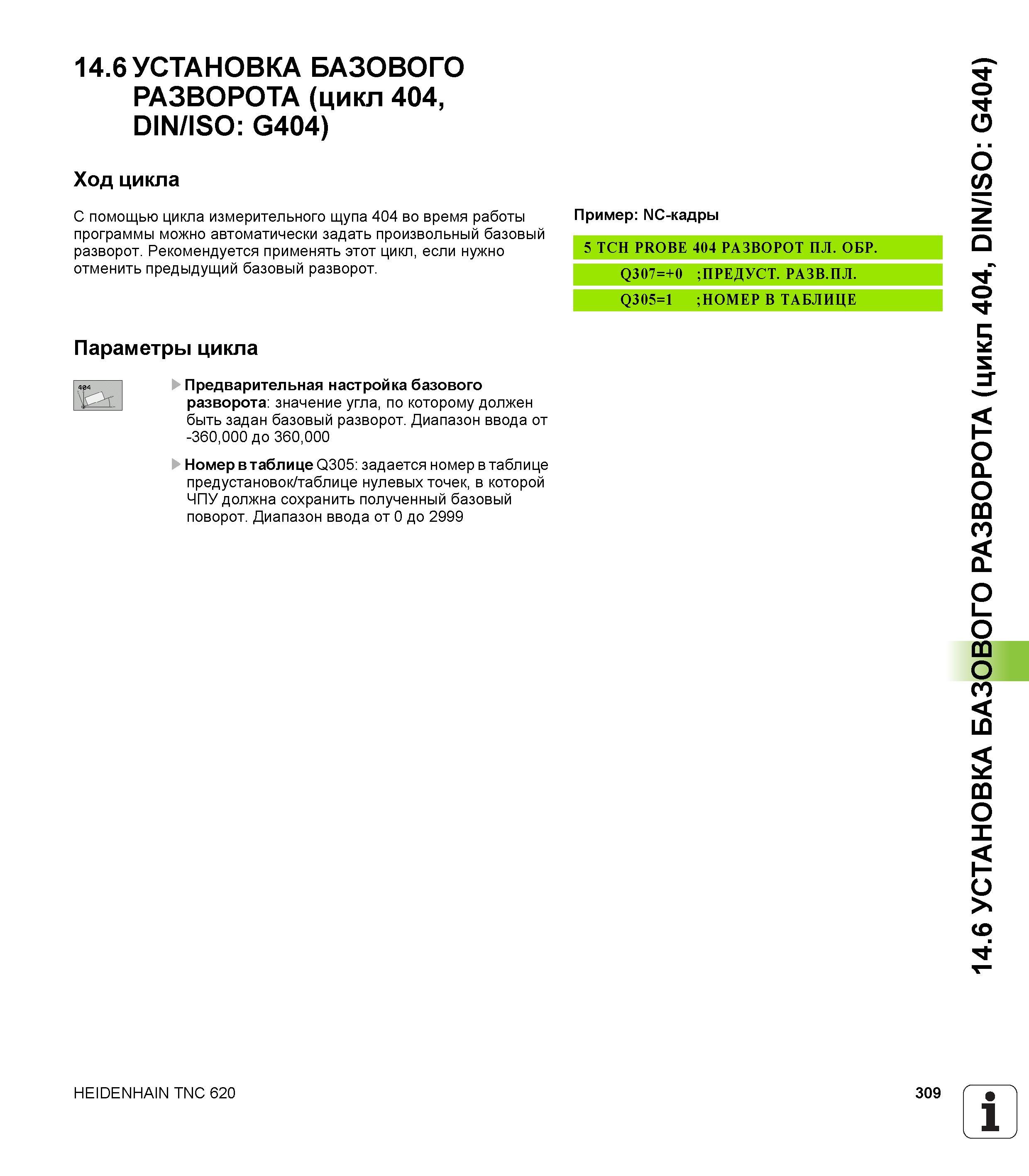

14.6 УСТАНОВКА БАЗОВОГО РАЗВОРОТА (цикл 404, DIN/ISO G404) Ход цикла С помощью цикла измерительного щупа 404 во время работы Пример NC-кадры программы можно автоматически задать произвольный базовый разворот. Рекомендуется применять этот цикл, если нужно отменить предыдущий базовый разворот. Параметры цикла да Предварительная настройка базового разворота значение угла, по которому должен быть задан базовый разворот. Диапазон ввода от -360,000 до 360,000 Номер в таблице Q305 задается номер в таблице предустановок/таблице нулевых точек, в которой ЧПУ должна сохранить полученный базовый поворот. Диапазон ввода от 0 до 2999 HEIDENHAIN TNC 620 309 14.6 УСТАНОВКА БАЗОВОГО РАЗВОРОТА (цикл 404, DIN/ISO G404)
