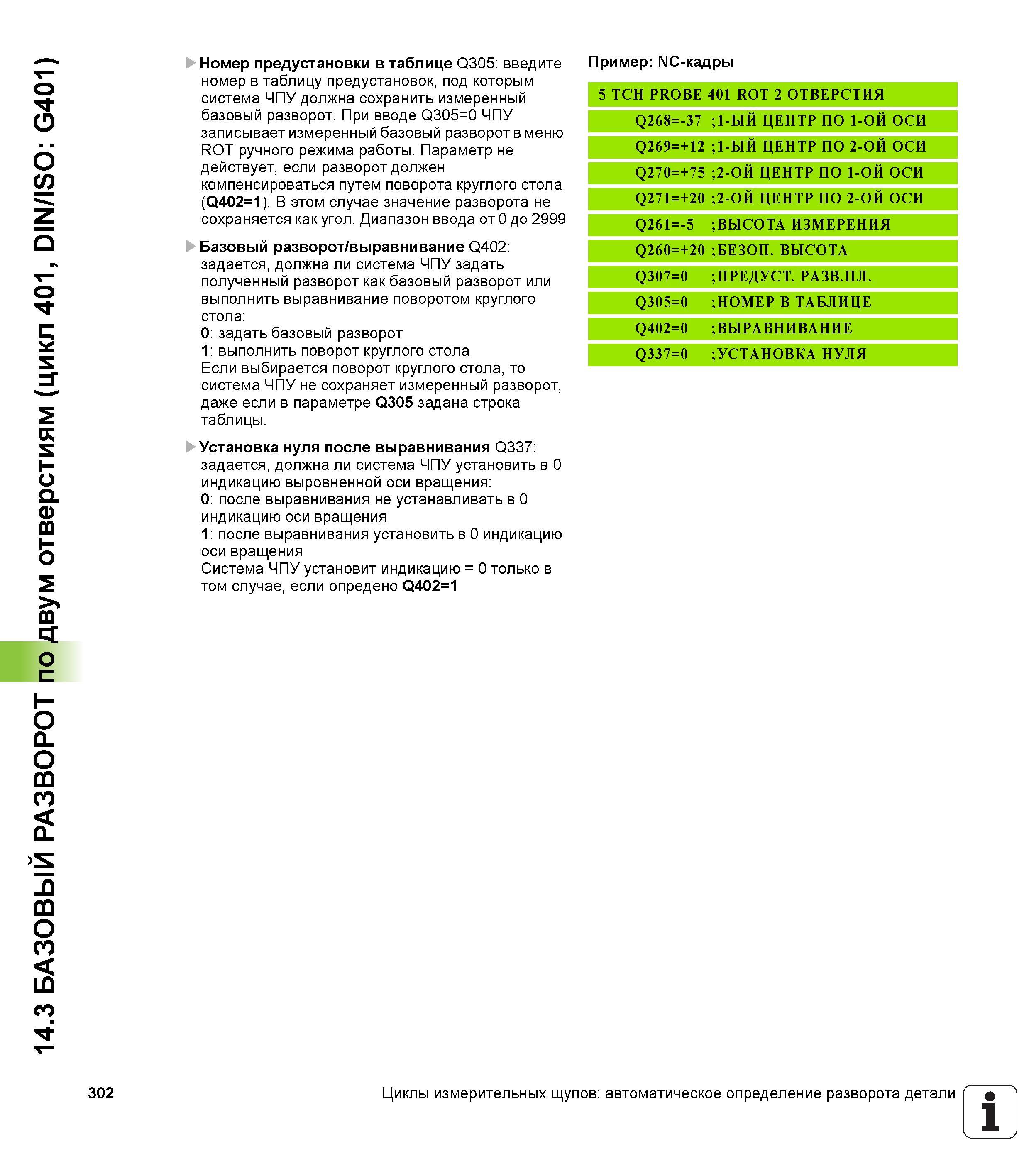

14.3 БАЗОВЫЙ РАЗВОРОТ по двум отверстиям (цикл 401, DIN/ISO G401) Номер предустановки в таблице Q305 введите номер в таблицу предустановок, под которым система ЧПУ должна сохранить измеренный базовый разворот. При вводе Q305=0 ЧПУ записывает измеренный базовый разворот в меню ROT ручного режима работы. Параметр не действует, если разворот должен компенсироваться путем поворота круглого стола (Q402=1). В этом случае значение разворота не сохраняется как угол. Диапазон ввода от 0 до 2999 Базовый разворот/выравнивание Q402 задается, должна ли система ЧПУ задать полученный разворот как базовый разворот или выполнить выравнивание поворотом круглого стола 0 задать базовый разворот 1 выполнить поворот круглого стола Если выбирается поворот круглого стола, то система чПу не сохраняет измеренный разворот, даже если в параметре Q305 задана строка таблицы. Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию выровненной оси вращения 0 после выравнивания не устанавливать в 0 индикацию оси вращения 1 после выравнивания установить в 0 индикацию оси вращения Система ЧПУ установит индикацию = 0 только в том случае, если опредено Q402=1 Пример NC-кадры 5 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ Q268=-37 1-ЫЙ ЦЕНТР ПО 1-ОЙ ОСИ Q269=+12 1-ЫЙ ЦЕНТР ПО 2-ОЙ ОСИ 5 7 + = 0 7 2 Q 2-ОЙ ЦЕНТР ПО 1-ОЙ ОСИ Q 2 = + 2 О 2-ОЙ ЦЕНТР ПО 2-ОЙ ОСИ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q260=+20 БЕЗОП. ВЫСОТА Q307=0 ПРЕДУСТ. РАЗВ.ПЛ. Q305=0 НОМЕР В ТАБЛИЦЕ Q402=0 ВЫРАВНИВАНИЕ Q337=0 УСТАНОВКА НУЛЯ 302 Циклы измерительных щупов автоматическое определение разворота детали 1
