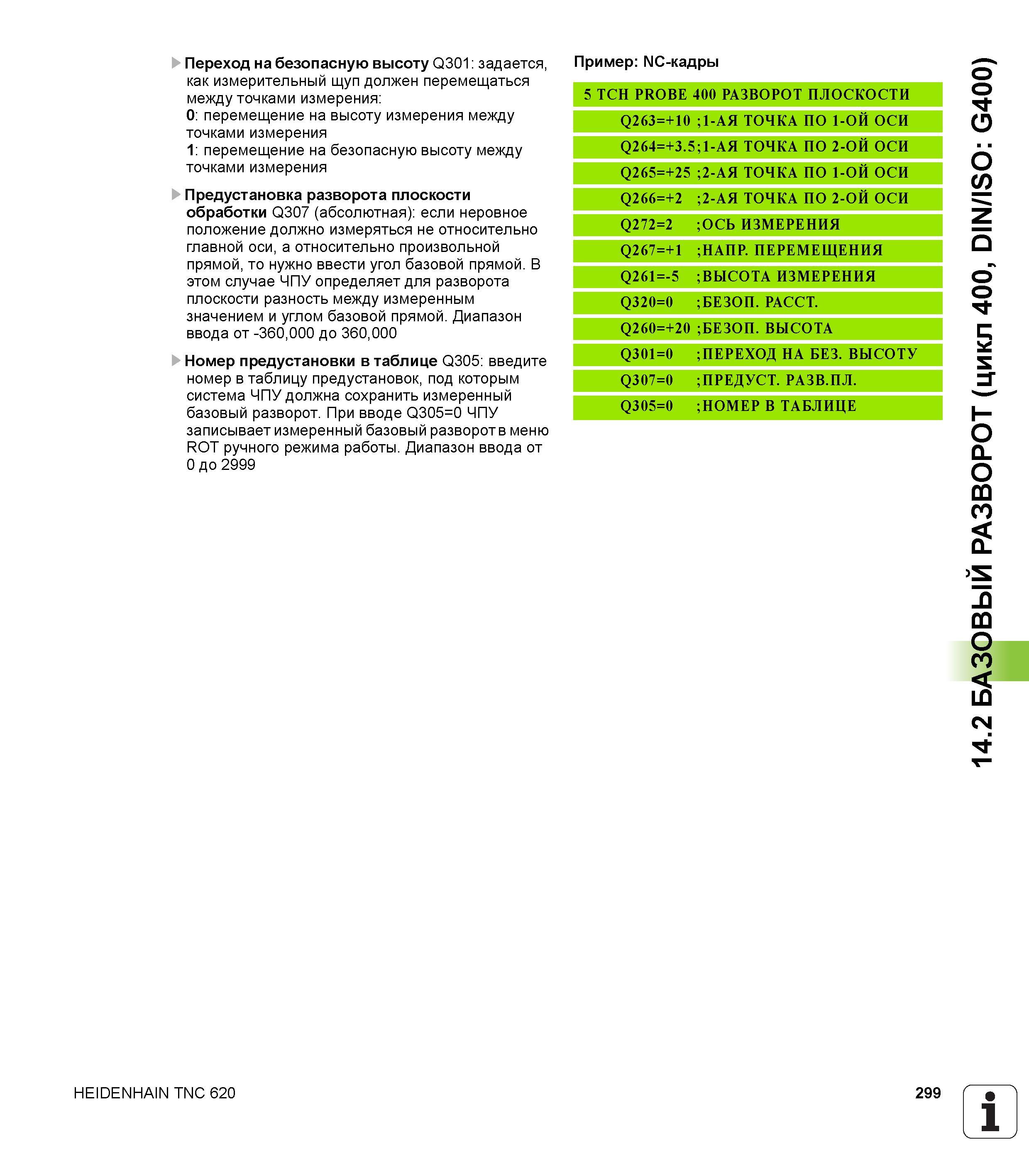

Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Предустановка разворота плоскости обработки Q307 (абсолютная) если неровное положение должно измеряться не относительно главной оси, а относительно произвольной прямой, то нужно ввести угол базовой прямой. В этом случае ЧПУ определяет для разворота плоскости разность между измеренным значением и углом базовой прямой. Диапазон ввода от -360,000 до 360,000 Номер предустановки в таблице Q305 введите номер в таблицу предустановок, под которым система ЧПУ должна сохранить измеренный базовый разворот. При вводе Q305=0 ЧПУ записывает измеренный базовый разворот в меню ROT ручного режима работы. Диапазон ввода от 0 до 2999 Пример NC-кадры 5 TCH PROBE 400 РАЗВОРОТ ПЛОСКОСТИ Q263=+10 1-АЯ ТОЧКА ПО 1-ОЙ ОСИ т + = 4 6 2 Q 1-АЯ ТОЧКА ПО 2-ОЙ ОСИ 5 2 + = 5 6 2 Q 2-АЯ ТОЧКА ПО 1-ОЙ ОСИ Q266=+2 2-АЯ ТОЧКА ПО 2-ОЙ ОСИ Q272=2 ОСЬ ИЗМЕРЕНИЯ Q267=+1 НАПР. ПЕРЕМЕЩЕНИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q307=0 ПРЕДУСТ. РАЗВ. ПЛ. Q305=0 НОМЕР В ТАБЛИЦЕ HEIDENHAIN TNC 620 299 1 14.2 БАЗОВЫЙ РАЗВОРОТ (цикл 400, DIN/ISO G400)
