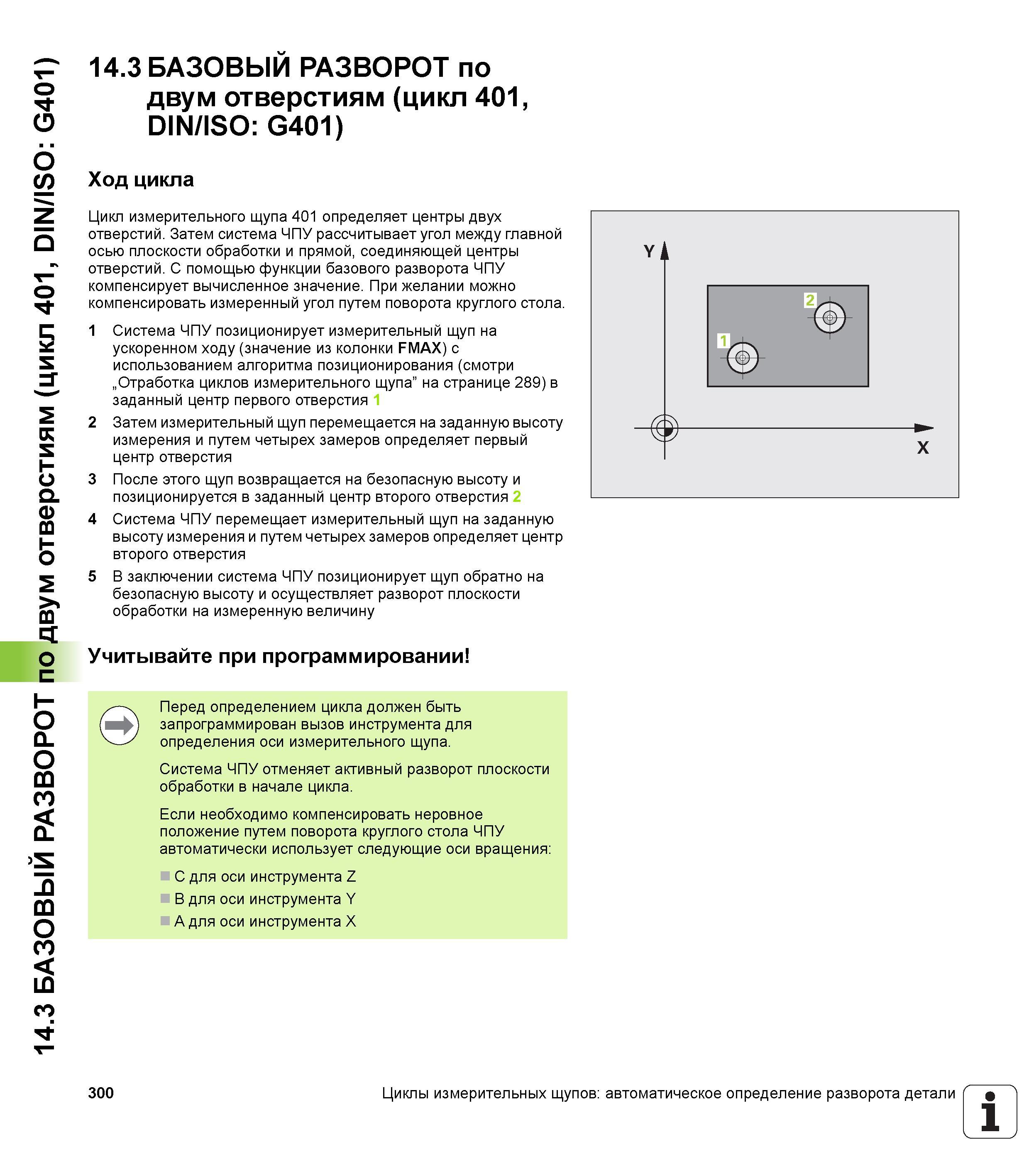

14.3 БАЗОВЫЙ РАЗВОРОТ по двум отверстиям (цикл 401, DIN/ISO G401) 14.3 БАЗОВЫЙ РАЗВОРОТ по двум отверстиям (цикл 401, DIN/ISO G401) Ход цикла Цикл измерительного щупа 401 определяет центры двух отверстий. Затем система ЧПУ рассчитывает угол между главной осью плоскости обработки и прямой, соединяющей центры отверстий. С помощью функции базового разворота ЧПУ компенсирует вычисленное значение. При желании можно компенсировать измеренный угол путем поворота круглого стола. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с использованием алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в заданный центр первого отверстия 1 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем четырех замеров определяет первый центр отверстия 3 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр второго отверстия 2 4 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех замеров определяет центр второго отверстия 5 В заключении система ЧПУ позиционирует щуп обратно на безопасную высоту и осуществляет разворот плоскости обработки на измеренную величину Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Система ЧПУ отменяет активный разворот плоскости обработки в начале цикла. Если необходимо компенсировать неровное положение путем поворота круглого стола ЧПУ автоматически использует следующие оси вращения C для оси инструмента Z B для оси инструмента Y A для оси инструмента X 300 Циклы измерительных щупов автоматическое определение разворота детали 1
