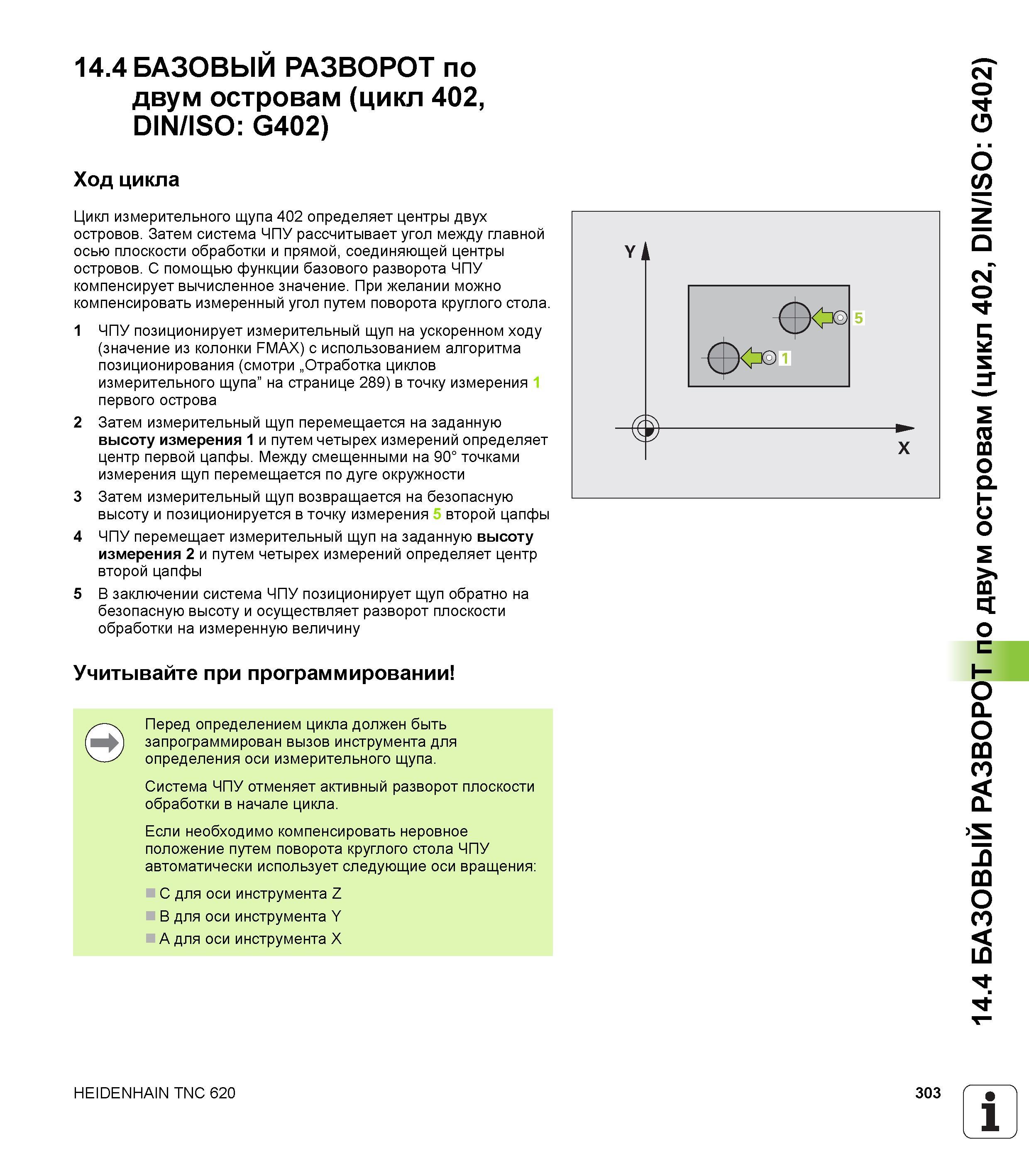

14.4 БАЗОВЫЙ РАЗВОРОТ по двум островам (цикл 402, DIN/ISO G402) Ход цикла Цикл измерительного щупа 402 определяет центры двух островов. Затем система ЧПУ рассчитывает угол между главной осью плоскости обработки и прямой, соединяющей центры островов. С помощью функции базового разворота ЧПУ компенсирует вычисленное значение. При желании можно компенсировать измеренный угол путем поворота круглого стола. 1 ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с использованием алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в точку измерения 1 первого острова 2 Затем измерительный щуп перемещается на заданную высоту измерения 1 и путем четырех измерений определяет центр первой цапфы. Между смещенными на 90° точками измерения щуп перемещается по дуге окружности 3 Затем измерительный щуп возвращается на безопасную высоту и позиционируется в точку измерения 5 второй цапфы 4 ЧПУ перемещает измерительный щуп на заданную высоту измерения 2 и путем четырех измерений определяет центр второй цапфы 5 В заключении система ЧПУ позиционирует щуп обратно на безопасную высоту и осуществляет разворот плоскости обработки на измеренную величину Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Система ЧПУ отменяет активный разворот плоскости обработки в начале цикла. Если необходимо компенсировать неровное положение путем поворота круглого стола ЧПУ автоматически использует следующие оси вращения C для оси инструмента Z B для оси инструмента Y A для оси инструмента X HEIDENHAIN TNC 620 303 1 14.4 БАЗОВЫЙ РАЗВОРОТ по двум островам (цикл 402, DIN/ISO G402)
