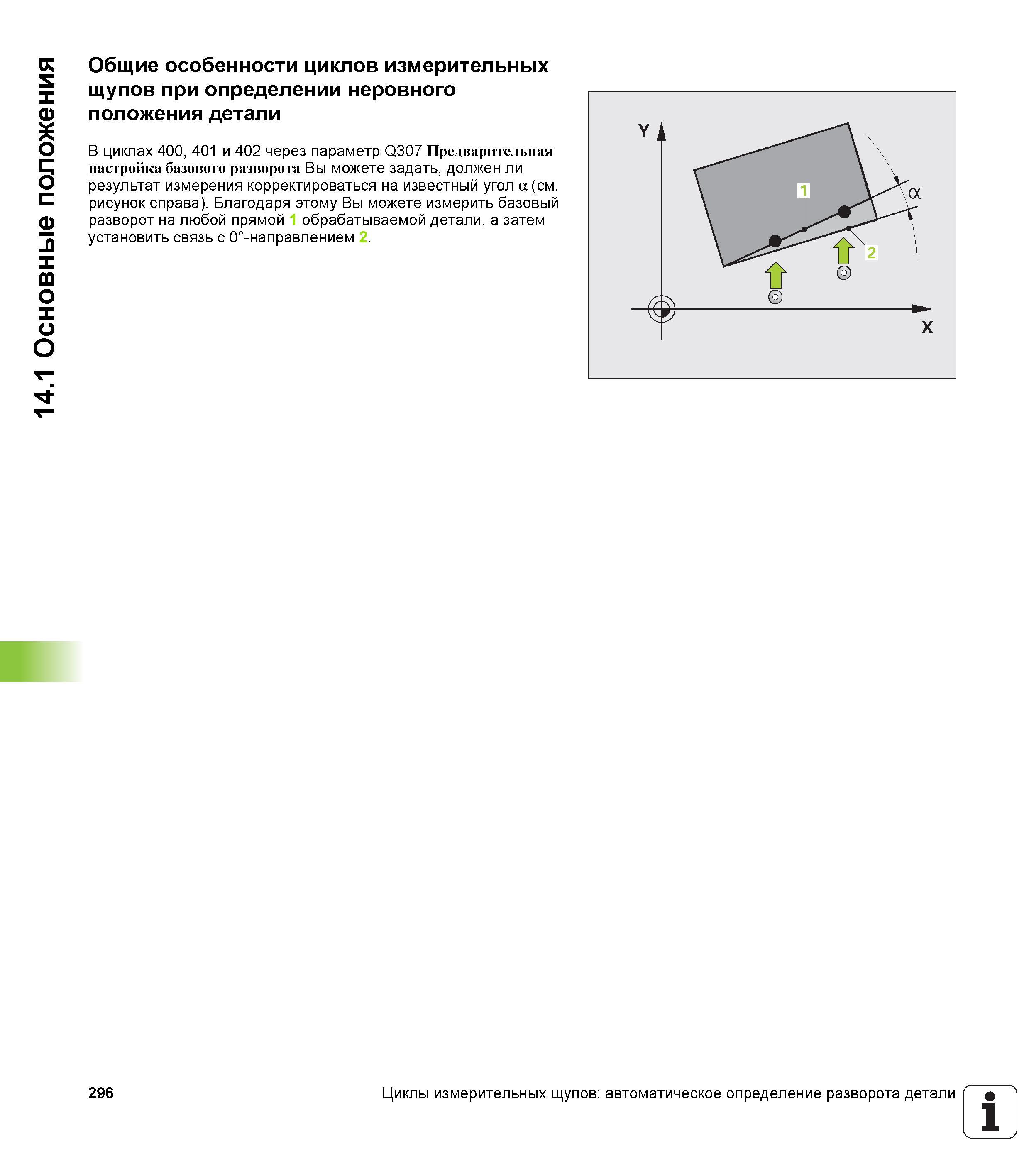

14.1 Основные положения Общие особенности циклов измерительных щупов при определении неровного положения детали В циклах 400, 401 и 402 через параметр Q307 Предварительная настройка базового разворота Вы можете задать, должен ли результат измерения корректироваться на известный угол а (см. рисунок справа). Благодаря этому Вы можете измерить базовый разворот на любой прямой 1 обрабатываемой детали, а затем установить связь с 0°-направлением 2. 296 Циклы измерительных щупов автоматическое определение разворота детали 1
