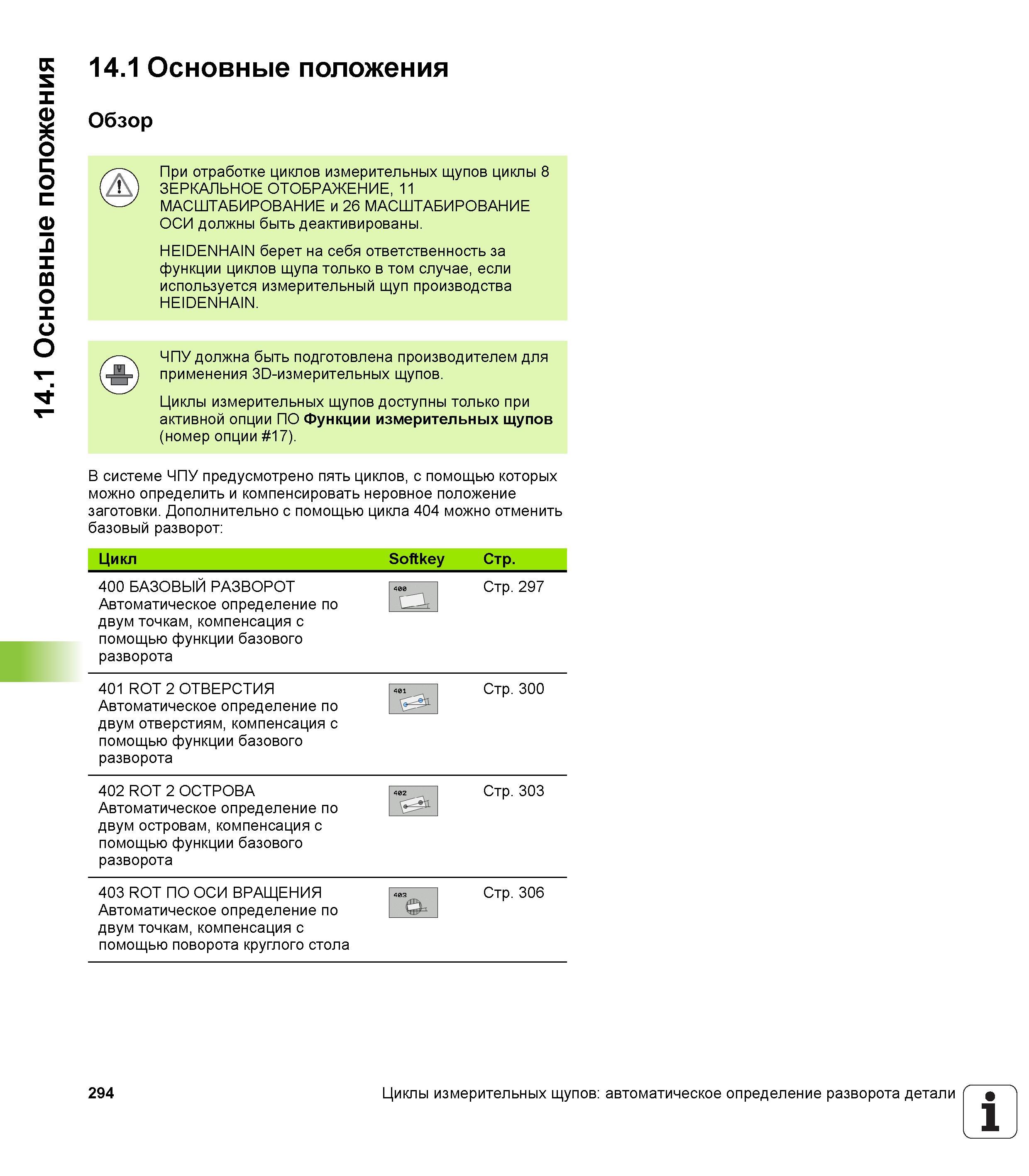

294 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.294

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 294 0294 Lab2u

14.1 Основные положения 14.1 Основные положения Обзор При отработке циклов измерительных щупов циклы 8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ, 11 МАСШТАБИРОВАНИЕ и 26 МАСШТАБИРОВАНИЕ ОСИ должны быть деактивированы. HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. ЧПУ должна быть подготовлена производителем для применения SD-измерительных щупов. Циклы измерительных щупов доступны только при активной опции ПО Функции измерительных щупов (номер опции 17). В системе ЧПУ предусмотрено пять циклов, с помощью которых можно определить и компенсировать неровное положение заготовки. Дополнительно с помощью цикла 404 можно отменить базовый разворот Цикл Softkey Стр. 400 БАЗОВЫЙ РАЗВОРОТ Автоматическое определение по двум точкам, компенсация с помощью функции базового разворота 400 Стр. 297 401 ROT 2 ОТВЕРСТИЯ Автоматическое определение по двум отверстиям, компенсация с помощью функции базового разворота 401 d Стр. 300 402 ROT 2 ОСТРОВА Автоматическое определение по двум островам, компенсация с помощью функции базового разворота 402 40*- Стр. 303 403 ROT ПО ОСИ ВРАЩЕНИЯ Автоматическое определение по двум точкам, компенсация с помощью поворота круглого стола 403 о Стр. 306 294 Циклы измерительных щупов автоматическое определение разворота детали 1
