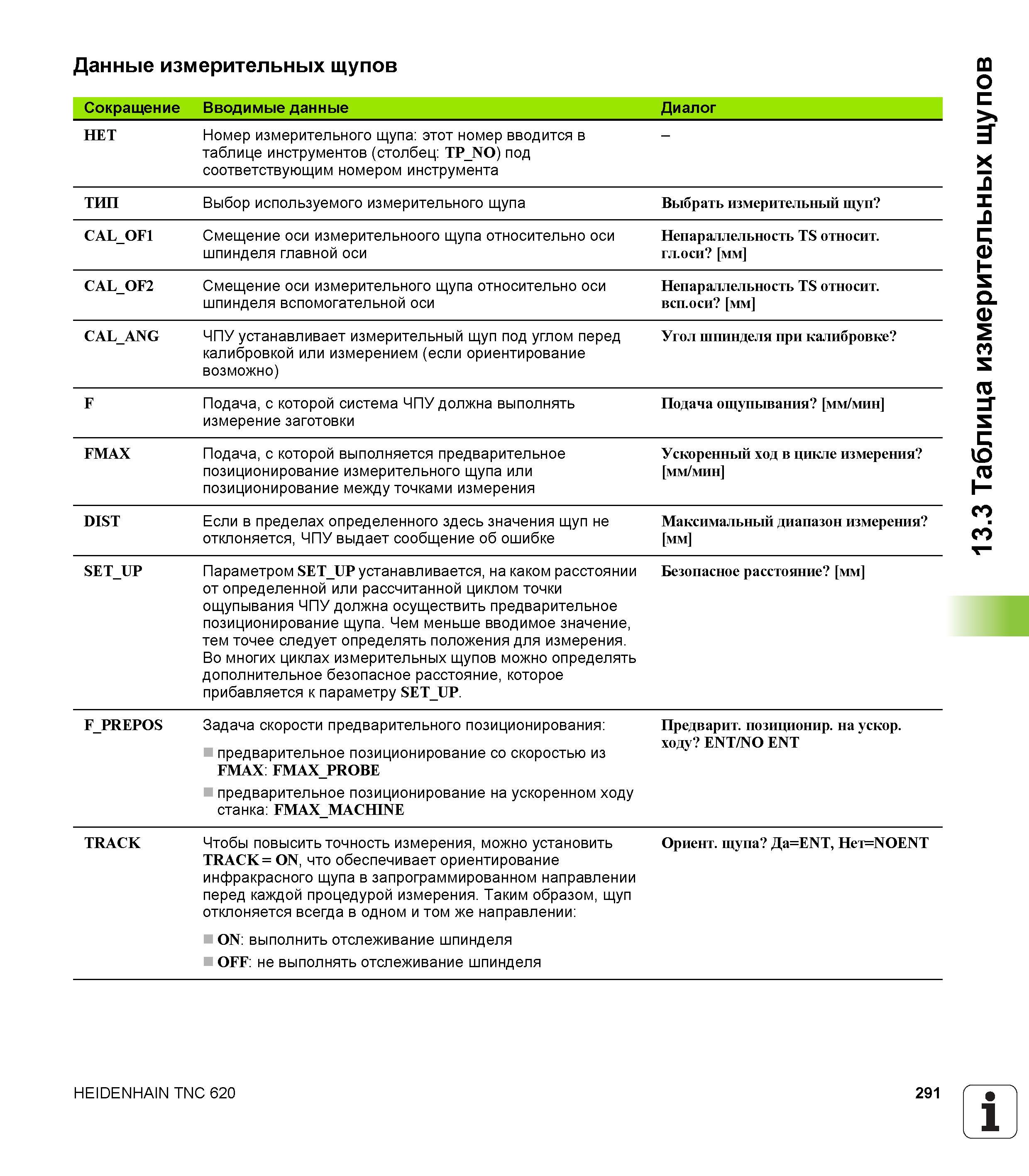

Данные измерительных щупов Сокращение Вводимые данные Диалог НЕТ Номер измерительного щупа этот номер вводится в таблице инструментов (столбец TP_NO) под соответствующим номером инструмента — ТИП Выбор используемого измерительного щупа Выбрать измерительный щуп CAL_OF1 Смещение оси измерительноого щупа относительно оси шпинделя главной оси Непараллельность TS относит. гл.оси мм CAL_OF2 Смещение оси измерительного щупа относительно оси шпинделя вспомогательной оси Непараллельность TS относит. всп.оси мм CAL_ANG ЧПУ устанавливает измерительный щуп под углом перед калибровкой или измерением (если ориентирование возможно) Угол шпинделя при калибровке F Подача, с которой система ЧПУ должна выполнять измерение заготовки Подача ощупывания мм/мин FMAX Подача, с которой выполняется предварительное позиционирование измерительного щупа или позиционирование между точками измерения Ускоренный ход в цикле измерения мм/мин DIST Если в пределах определенного здесь значения щуп не отклоняется, ЧПУ выдает сообщение об ошибке Максимальный диапазон измерения мм SET_UP Параметром SET_UP устанавливается, на каком расстоянии от определенной или рассчитанной циклом точки ощупывания ЧПУ должна осуществить предварительное позиционирование щупа. Чем меньше вводимое значение, тем точее следует определять положения для измерения. Во многих циклах измерительных щупов можно определять дополнительное безопасное расстояние, которое прибавляется к параметру SET_UP. Безопасное расстояние мм F_PREPOS Задача скорости предварительного позиционирования предварительное позиционирование со скоростью из FMAX FMAX_PROBE предварительное позиционирование на ускоренном ходу станка FMAX_MACHINE Предварит. позиционир. на ускор. ходу ENT/NO ENT TRACK Чтобы повысить точность измерения, можно установить TRACK = ON, что обеспечивает ориентирование инфракрасного щупа в запрограммированном направлении перед каждой процедурой измерения. Таким образом, щуп отклоняется всегда в одном и том же направлении ON выполнить отслеживание шпинделя OFF не выполнять отслеживание шпинделя Ориент. щупа Да=ENT, Нет=NOENT HEIDENHAIN TNC 620 291 1 13.3 Таблица измерительных щупов
