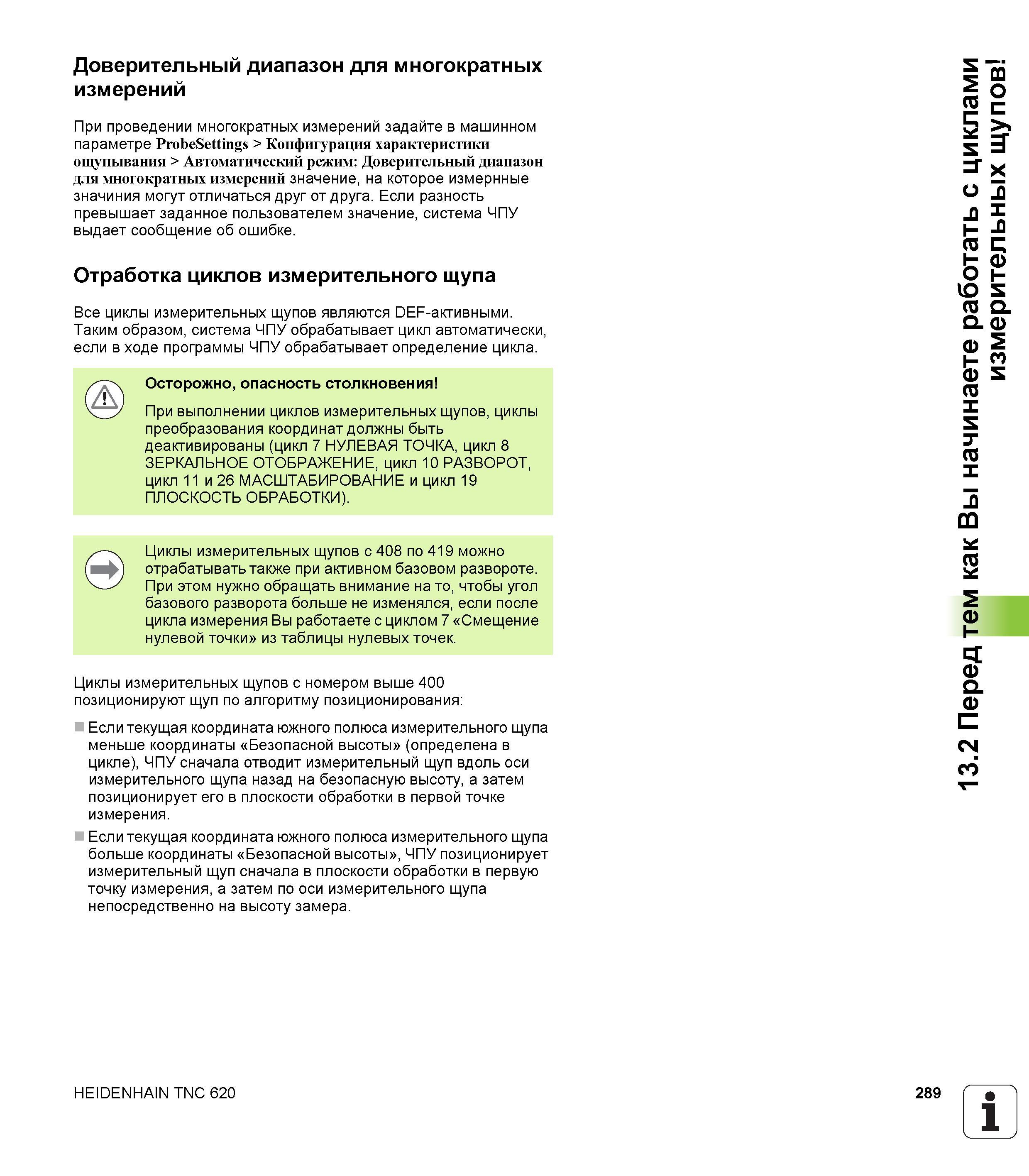

Доверительный диапазон для многократных измерений При проведении многократных измерений задайте в машинном параметре ProbeSettings > Конфигурация характеристики ощупывания > Автоматический режим Доверительный диапазон для многократных измерений значение, на которое измернные значиния могут отличаться друг от друга. Если разность превышает заданное пользователем значение, система ЧПУ выдает сообщение об ошибке. Отработка циклов измерительного щупа Все циклы измерительных щупов являются DEF-активными. Таким образом, система ЧПУ обрабатывает цикл автоматически, если в ходе программы ЧПУ обрабатывает определение цикла. Осторожно, опасность столкновения При выполнении циклов измерительных щупов, циклы преобразования координат должны быть деактивированы (цикл 7 НУЛЕВАЯ ТОЧКА, цикл 8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ, цикл 10 РАЗВОРОТ, цикл 11 и 26 МАСШТАБИРОВАНИЕ и цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ). Циклы измерительных щупов с 408 по 419 можно отрабатывать также при активном базовом развороте. При этом нужно обращать внимание на то, чтобы угол базового разворота больше не изменялся, если после цикла измерения Вы работаете с циклом 7 Смещение нулевой точки из таблицы нулевых точек. Циклы измерительных щупов с номером выше 400 позиционируют щуп по алгоритму позиционирования Если текущая координата южного полюса измерительного щупа меньше координаты Безопасной высоты (определена в цикле), ЧПУ сначала отводит измерительный щуп вдоль оси измерительного щупа назад на безопасную высоту, а затем позиционирует его в плоскости обработки в первой точке измерения. Если текущая координата южного полюса измерительного щупа больше координаты Безопасной высоты , ЧПУ позиционирует измерительный щуп сначала в плоскости обработки в первую точку измерения, а затем по оси измерительного щупа непосредственно на высоту замера. HEIDENHAIN TNC 620 289 1 13.2 Перед тем как Вы начинаете работать с циклами измерительных щупов
