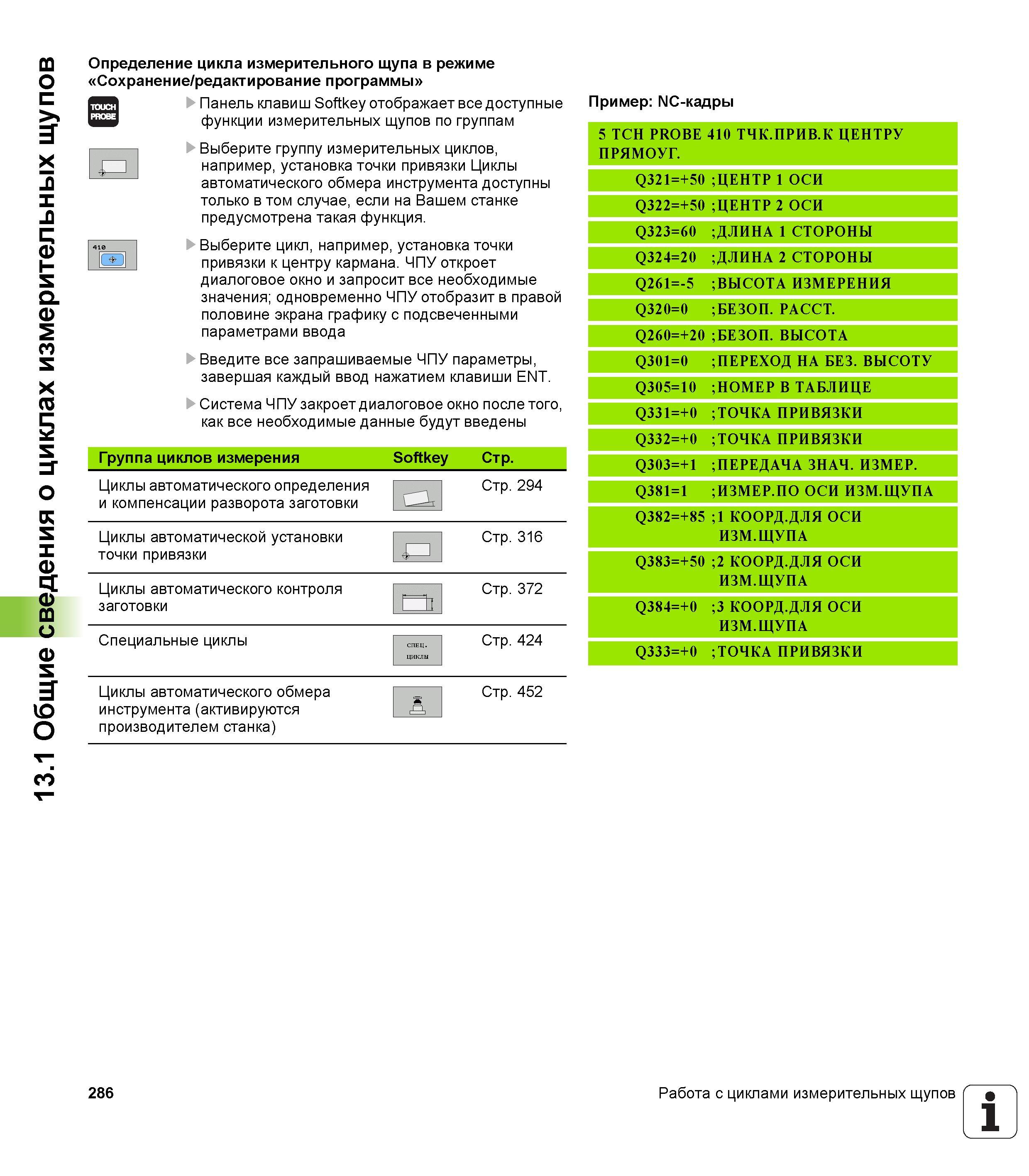

286 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.286

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 286 0286 Lab2u

13.1 Общие сведения о циклах измерительных щупов Определение цикла измерительного щупа в режиме Сохранение/редактирование программы Ши Панель клавиш Softkey отображает все доступные функции измерительных щупов по группам I Выберите группу измерительных циклов, j i например, установка точки привязки Циклы автоматического обмера инструмента доступны только в том случае, если на Вашем станке предусмотрена такая функция. -.о I Выберите цикл, например, установка точки Ш привязки к центру кармана. ЧПУ откроет диалоговое окно и запросит все необходимые значения; одновременно ЧПУ отобразит в правой половине экрана графику с подсвеченными параметрами ввода Введите все запрашиваемые ЧПУ параметры, завершая каждый ввод нажатием клавиши ENT. Система ЧПУ закроет диалоговое окно после того, как все необходимые данные будут введены Группа циклов измерения Softkey Стр. Циклы автоматического определения и компенсации разворота заготовки Стр. 294 Циклы автоматической установки точки привязки Стр. 316 Циклы автоматического контроля заготовки Стр. 372 Специальные циклы Стр. 424 Циклы автоматического обмера инструмента (активируются производителем станка) Стр. 452 Пример NC-кадры 5 TCH PROBE 410 ТЧК.ПРИВ.К ЦЕНТРУ ПРЯМОУГ. Q321=+50 ЦЕНТР 1 ОСИ Q322=+50 ЦЕНТР 2 ОСИ Q323=60 ДЛИНА 1 СТОРОНЫ Q324=20 ДЛИНА 2 СТОРОНЫ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q305=10 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧ. ИЗМЕР. Q381=1 ИЗМЕР.ПО ОСИ ИЗМ. ЩУПА 5 8 + II 2 8 3 Q 1 КООРД.ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+50 ;2 КООРД.ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 ;3 КООРД.ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+0 ; ТОЧКА ПРИВЯЗКИ 286 Работа с циклами измерительных щупов
