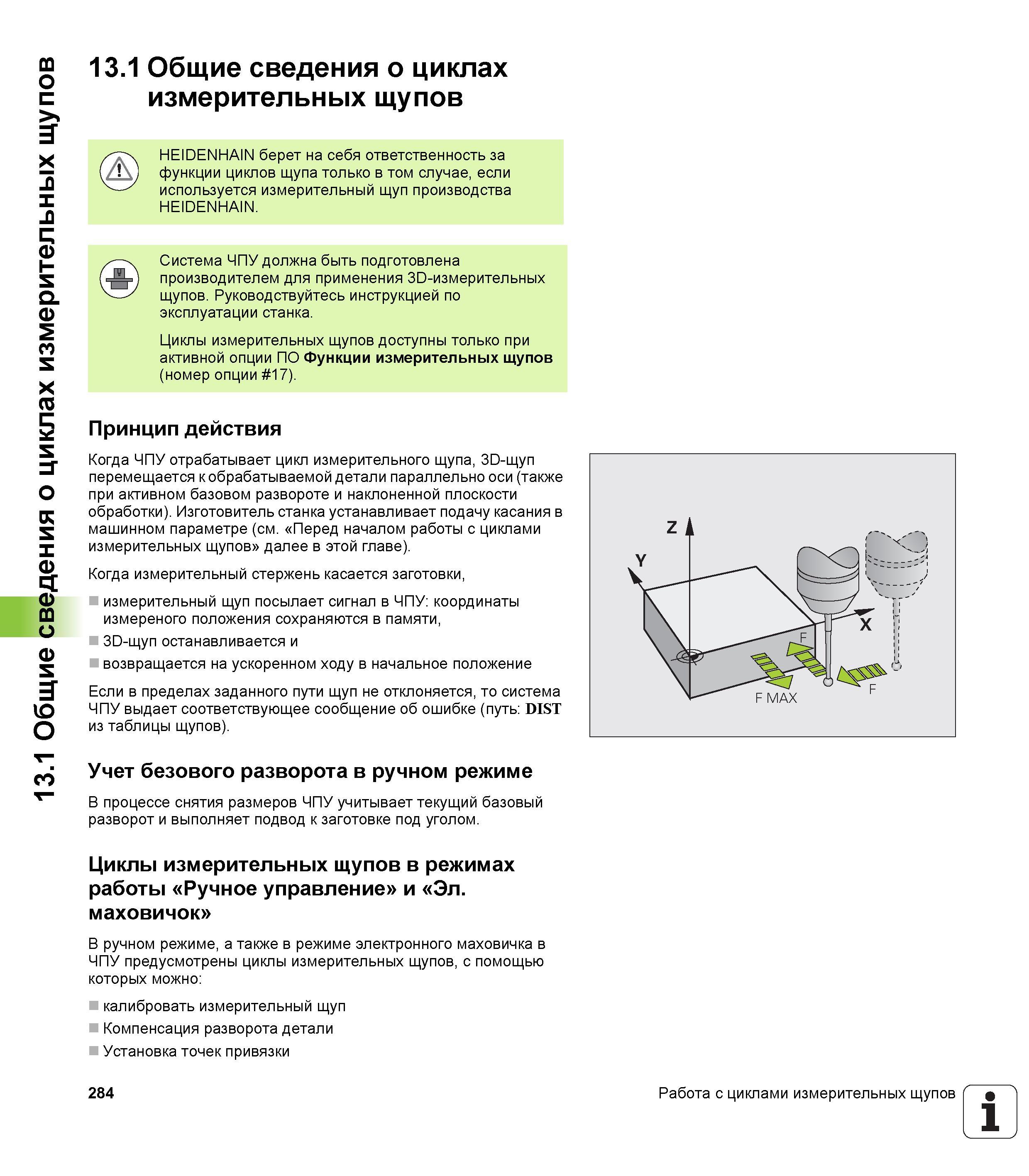

13.1 Общие сведения о циклах измерительных щупов 13.1 Общие сведения о циклах измерительных щупов HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. Система ЧПУ должна быть подготовлена производителем для применения 3D-измерительных щупов. Руководствуйтесь инструкцией по эксплуатации станка. Циклы измерительных щупов доступны только при активной опции ПО Функции измерительных щупов (номер опции 17). Принцип действия Когда ЧПУ отрабатывает цикл измерительного щупа, 3D-щуп перемещается к обрабатываемой детали параллельно оси (также при активном базовом развороте и наклоненной плоскости обработки). Изготовитель станка устанавливает подачу касания в машинном параметре (см. Перед началом работы с циклами измерительных щупов далее в этой главе). Когда измерительный стержень касается заготовки, измерительный щуп посылает сигнал в ЧПУ координаты измереного положения сохраняются в памяти, 3D-щуп останавливается и возвращается на ускоренном ходу в начальное положение Если в пределах заданного пути щуп не отклоняется, то система ЧПУ выдает соответствующее сообщение об ошибке (путь DIST из таблицы щупов). Учет безового разворота в ручном режиме В процессе снятия размеров ЧПУ учитывает текущий базовый разворот и выполняет подвод к заготовке под уголом. Циклы измерительных щупов в режимах работы Ручное управление и Эл. маховичок В ручном режиме, а также в режиме электронного маховичка в ЧПУ предусмотрены циклы измерительных щупов, с помощью которых можно калибровать измерительный щуп Компенсация разворота детали Установка точек привязки 284 Работа с циклами измерительных щупов 1
