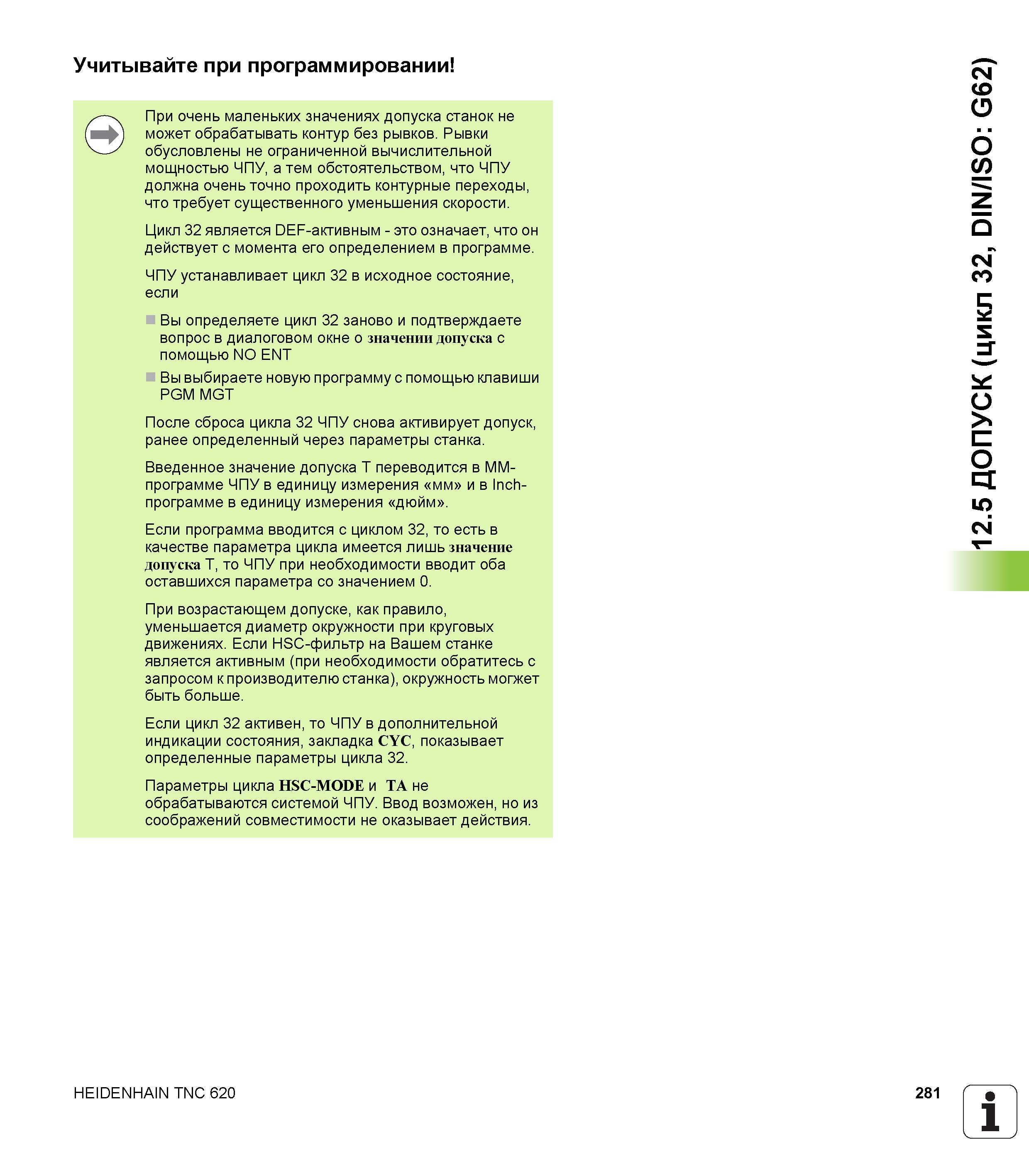

Учитывайте при программировании При очень маленьких значениях допуска станок не может обрабатывать контур без рывков. Рывки обусловлены не ограниченной вычислительной мощностью ЧПУ, а тем обстоятельством, что ЧПУ должна очень точно проходить контурные переходы, что требует существенного уменьшения скорости. Цикл 32 является DEF-активным - это означает, что он действует с момента его определением в программе. ЧПУ устанавливает цикл 32 в исходное состояние, если Вы определяете цикл 32 заново и подтверждаете вопрос в диалоговом окне о значении допуска с помощью NO ENT Вы выбираете новую программу с помощью клавиши PGM MGT После сброса цикла 32 ЧПУ снова активирует допуск, ранее определенный через параметры станка. Введенное значение допуска T переводится в MM-программе ЧПУ в единицу измерения мм и в Inch-программе в единицу измерения дюйм . Если программа вводится с циклом 32, то есть в качестве параметра цикла имеется лишь значение допуска T, то ЧПУ при необходимости вводит оба оставшихся параметра со значением 0. При возрастающем допуске, как правило, уменьшается диаметр окружности при круговых движениях. Если HSC-фильтр на Вашем станке является активным (при необходимости обратитесь с запросом к производителю станка), окружность могжет быть больше. Если цикл 32 активен, то ЧПУ в дополнительной индикации состояния, закладка CYC, показывает определенные параметры цикла 32. Параметры цикла HSC-MODE и TA не обрабатываются системой ЧПУ. Ввод возможен, но из соображений совместимости не оказывает действия. HEIDENHAIN TNC 620 281 1 12.5 ДОПУСК (цикл 32, DIN/ISO G62)
