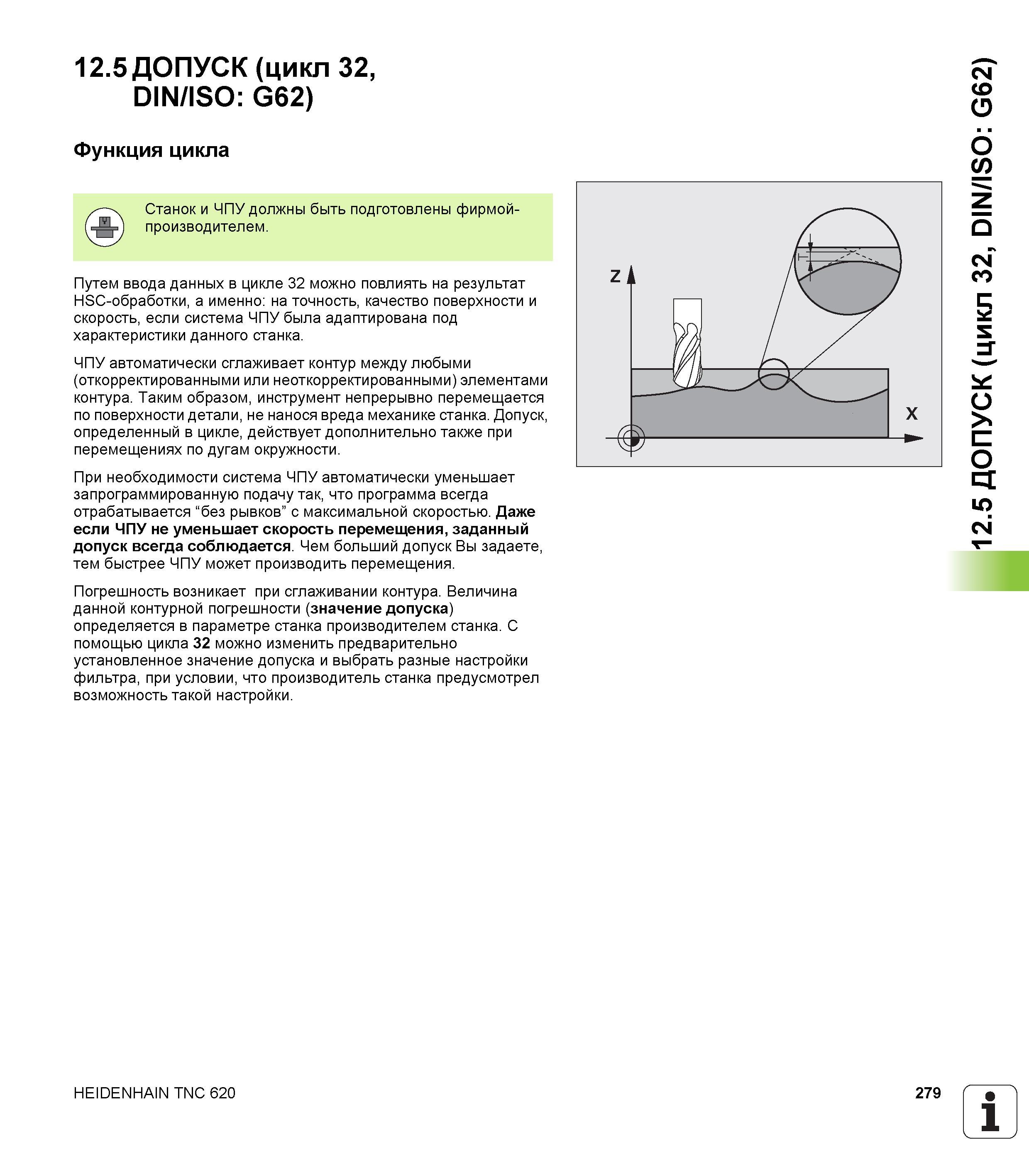

12.5 ДОПУСК (цикл 32, DIN/ISO G62) Функция цикла Станок и ЧПУ должны быть подготовлены фирмой-производителем. Путем ввода данных в цикле 32 можно повлиять на результат HSC-обработки, а именно на точность, качество поверхности и скорость, если система ЧПУ была адаптирована под характеристики данного станка. ЧПУ автоматически сглаживает контур между любыми (откорректированными или неоткорректированными) элементами контура. Таким образом, инструмент непрерывно перемещается по поверхности детали, не нанося вреда механике станка. Допуск, определенный в цикле, действует дополнительно также при перемещениях по дугам окружности. При необходимости система ЧПУ автоматически уменьшает запрограммированную подачу так, что программа всегда отрабатывается “без рывков” с максимальной скоростью. Даже если ЧПУ не уменьшает скорость перемещения, заданный допуск всегда соблюдается. Чем больший допуск Вы задаете, тем быстрее ЧПУ может производить перемещения. Погрешность возникает при сглаживании контура. Величина данной контурной погрешности (значение допуска) определяется в параметре станка производителем станка. С помощью цикла 32 можно изменить предварительно установленное значение допуска и выбрать разные настройки фильтра, при условии, что производитель станка предусмотрел возможность такой настройки. HEIDENHAIN TNC 620 279 1 12.5 ДОПУСК (цикл 32, DIN/ISO G62)
