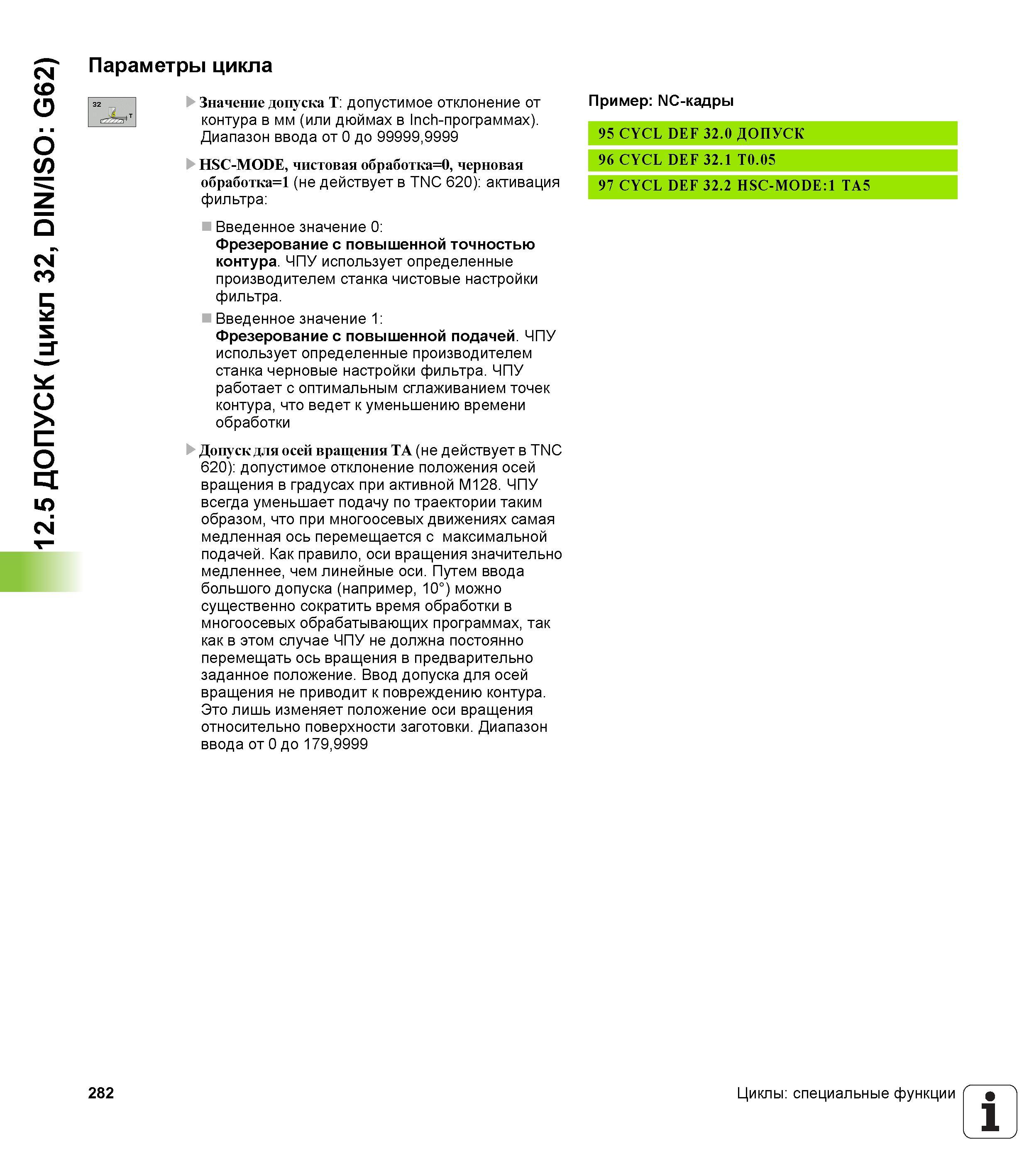

12.5 ДОПУСК (цикл 32, DIN/ISO G62) Параметры цикла Значение допуска T допустимое отклонение от контура в мм (или дюймах в Inch-программах). Диапазон ввода от 0 до 99999,9999 HSC-MODE, чистовая обработка=0, черновая обработка=1 (не действует в TNC 620) активация фильтра Введенное значение 0 Фрезерование с повышенной точностью контура. ЧПУ использует определенные производителем станка чистовые настройки фильтра. Введенное значение 1 Фрезерование с повышенной подачей. ЧПУ использует определенные производителем станка черновые настройки фильтра. ЧПУ работает с оптимальным сглаживанием точек контура, что ведет к уменьшению времени обработки Допуск для осей вращения TA (не действует в TNC 620) допустимое отклонение положения осей вращения в градусах при активной M128. ЧПУ всегда уменьшает подачу по траектории таким образом, что при многоосевых движениях самая медленная ось перемещается с максимальной подачей. Как правило,оси вращения значительно медленнее, чем линейные оси. Путем ввода большого допуска (например, 10°) можно существенно сократить время обработки в многоосевых обрабатывающих программах, так как в этом случае ЧПУ не должна постоянно перемещать ось вращения в предварительно заданное положение. Ввод допуска для осей вращения не приводит к повреждению контура. Это лишь изменяет положение оси вращения относительно поверхности заготовки. Диапазон ввода от 0 до 179,9999 Пример NC-кадры 282 Циклы специальные функции
