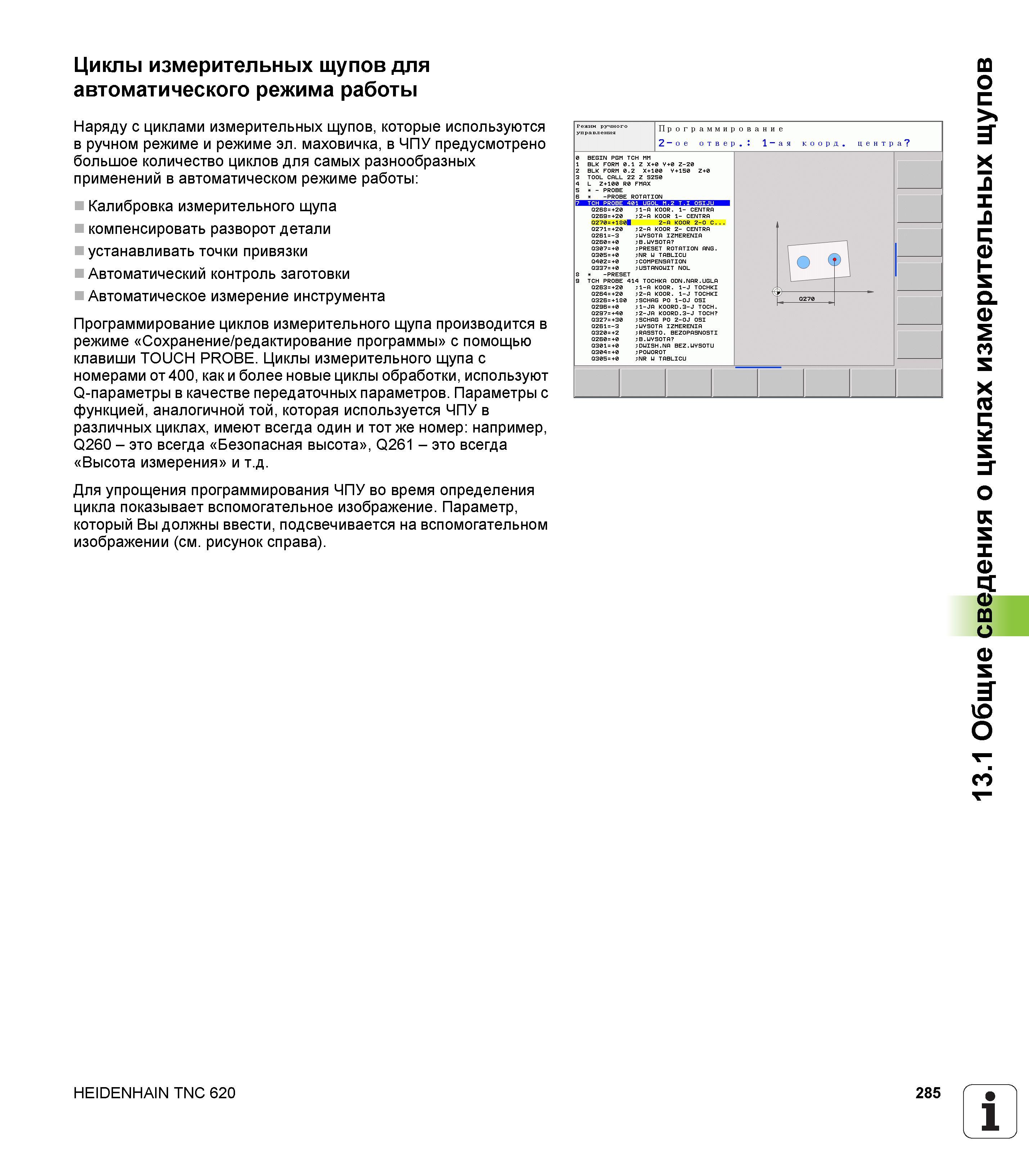

Циклы измерительных щупов для автоматического режима работы Наряду с циклами измерительных щупов, которые используются в ручном режиме и режиме эл. маховичка, в ЧПУ предусмотрено большое количество циклов для самых разнообразных применений в автоматическом режиме работы Калибровка измерительного щупа компенсировать разворот детали устанавливать точки привязки Автоматический контроль заготовки Автоматическое измерение инструмента Программирование циклов измерительного щупа производится в режиме Сохранение/редактирование программы с помощью клавиши TOUCH PROBE. Циклы измерительного щупа с номерами от 400, как и более новые циклы обработки, используют Q-параметры в качестве передаточных параметров. Параметры с функцией, аналогичной той, которая используется ЧПУ в различных циклах, имеют всегда один и тот же номер например, Q260 - это всегда Безопасная высота , Q261 - это всегда Высота измерения и т.д. Для упрощения программирования ЧПУ во время определения цикла показывает вспомогательное изображение. Параметр, который Вы должны ввести, подсвечивается на вспомогательном изображении (см. рисунок справа). HEIDENHAIN TNC 620 285 1 13.1 Общие сведения о циклах измерительных щупов
