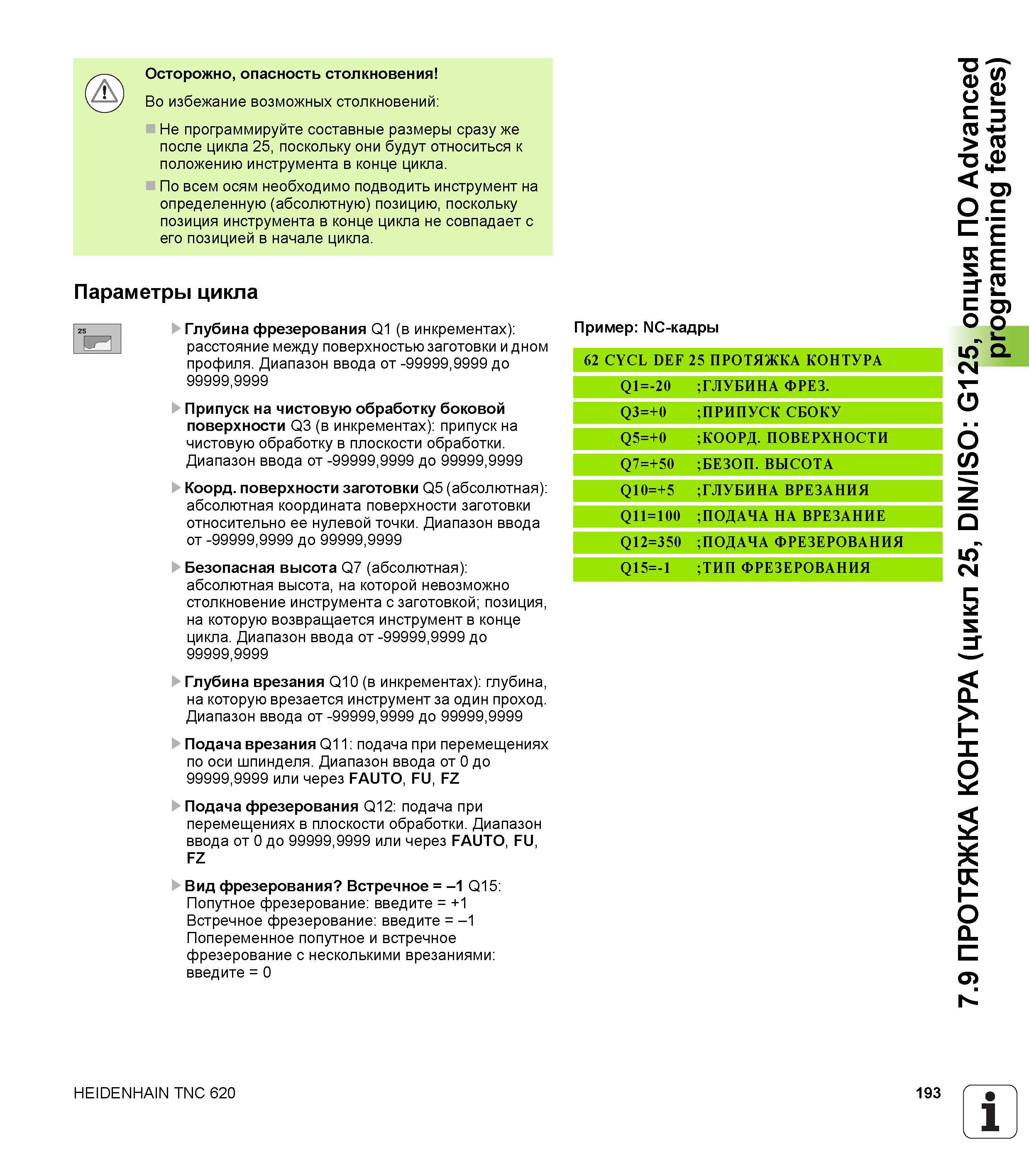

Осторожно, опасность столкновения Во избежание возможных столкновений Не программируйте составные размеры сразу же после цикла 25, поскольку они будут относиться к положению инструмента в конце цикла. По всем осям необходимо подводить инструмент на определенную (абсолютную) позицию, поскольку позиция инструмента в конце цикла не совпадает с его позицией в начале цикла. Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние между поверхностью заготовки и дном профиля. Диапазон ввода от -99999,9999 до 99999.9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Коорд. поверхности заготовки Q5 (абсолютная) абсолютная координата поверхности заготовки относительно ее нулевой точки. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q7 (абсолютная) абсолютная высота, на которой невозможно столкновение инструмента с заготовкой; позиция, на которую возвращается инструмент в конце цикла. Диапазон ввода от -99999,9999 до 99999.9999 Глубина врезания Q10 (в инкрементах) глубина, на которую врезается инструмент за один проход. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания Q11 подача при перемещениях по оси шпинделя. Диапазон ввода от 0 до 99999.9999 или через FAUTO, FU, FZ Подача фрезерования Q12 подача при перемещениях в плоскости обработки. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Вид фрезерования Встречное = -1 Q15 Попутное фрезерование введите = +1 Встречное фрезерование введите = -1 Попеременное попутное и встречное фрезерование с несколькими врезаниями введите = 0 Пример NC-кадры 62 CYCL DEF 25 ПРОТЯЖКА КОНТУРА Q II 2 о ;ГЛУБИНА ФРЕЗ. Q3=+0 ;ПРИПУСК СБОКУ Q5=+0 ;КООРД. ПОВЕРХНОСТИ Q7=+50 ;БЕЗОП. ВЫСОТА Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ Qll=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ =I 5 Q1 ;ТИП ФРЕЗЕРОВАНИЯ HEIDENHAIN TNC 620 193 1 7.9 ПРОТЯЖКА КОНТУРА (цикл 25, DIN/ISO G125, опция ПО Advanced programming features)
