191 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.191

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 191 0191 Lab2u

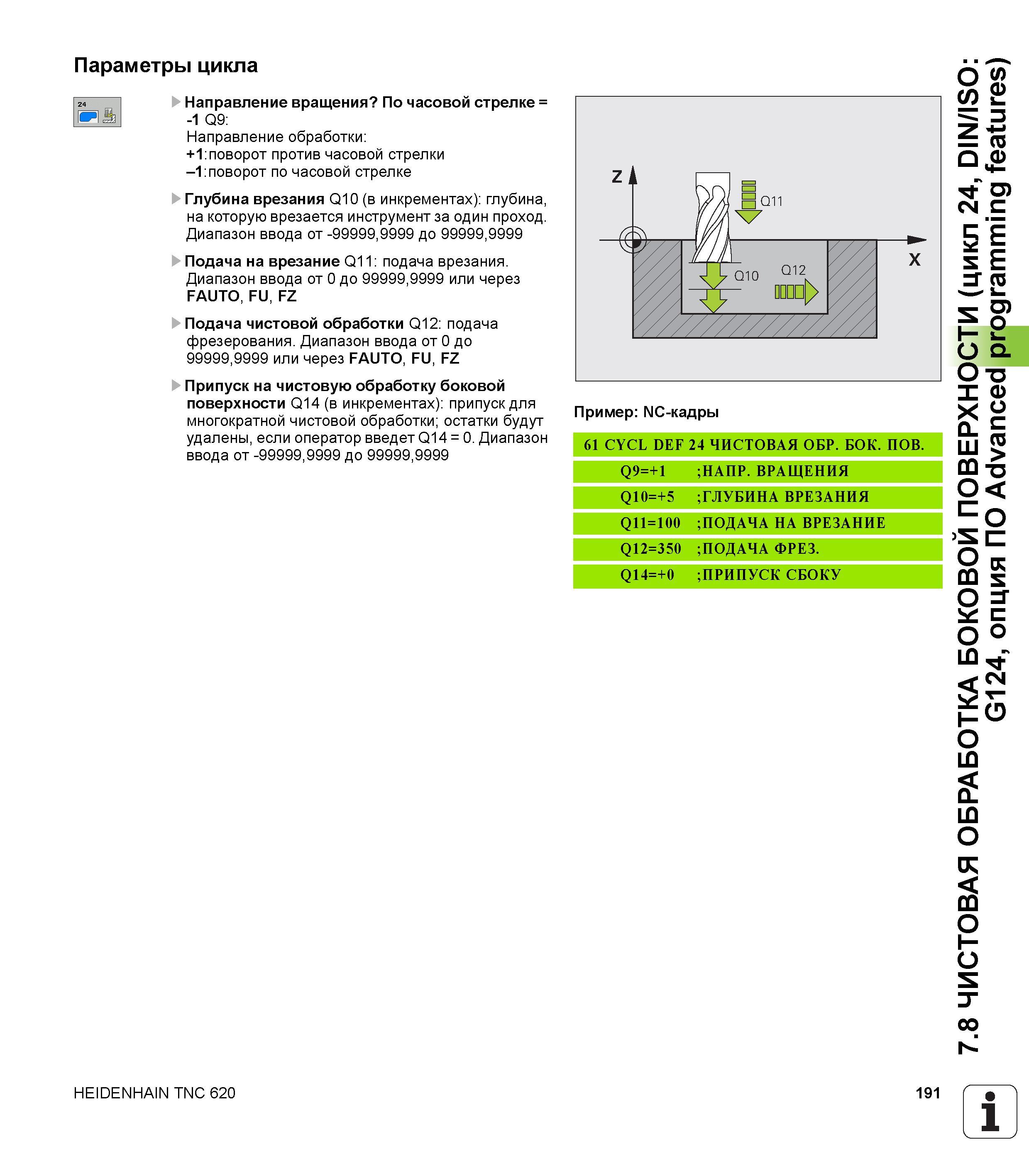

Параметры цикла Направление вращения По часовой стрелке = -1 Q9 Направление обработки +1 поворот против часовой стрелки -1 поворот по часовой стрелке Глубина врезания Q10 (в инкрементах) глубина, на которую врезается инструмент за один проход. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q11 подача врезания. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача чистовой обработки Q12 подача фрезерования. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Припуск на чистовую обработку боковой поверхности Q14 (в инкрементах) припуск для многократной чистовой обработки; остатки будут удалены, если оператор введет Q14 = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 61 CYCL DEF 24 ЧИСТОВАЯ ОБР. БОК. ПОВ. Q9=+1 ;НАПР. ВРАЩЕНИЯ Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ;ПОДАЧА ФРЕЗ. Q14=+0 ;ПРИПУСК СБОКУ HEIDENHAIN TNC 620 191 1 7.8 ЧИСТОВАЯ ОБРАБОТКА БОКОВОЙ ПОВЕРХНОСТИ (цикл 24, DIN/ISO G124, опция ПО Advanced programming features)
