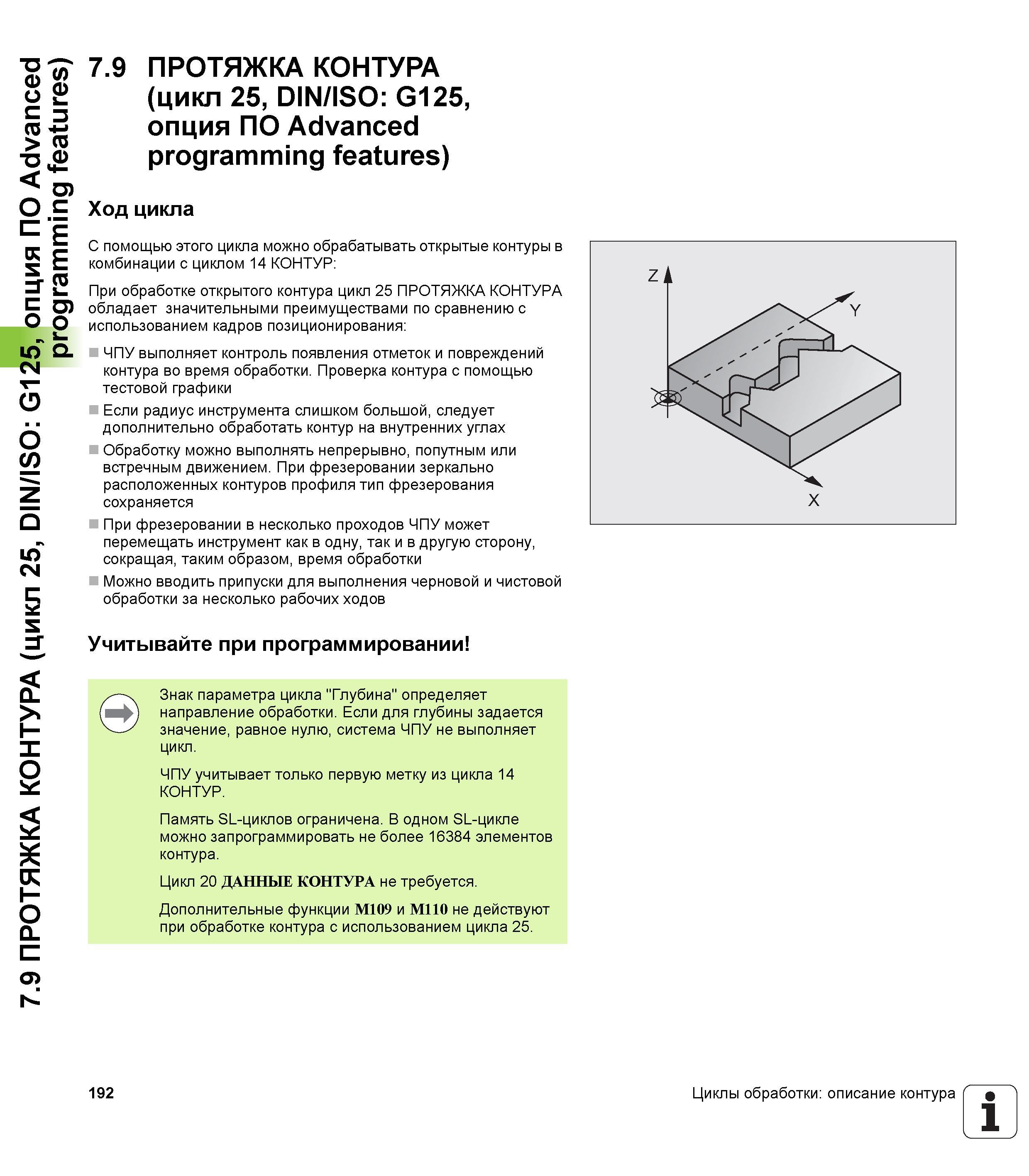

7.9 ПРОТЯЖКА КОНТУРА (цикл 25, DIN/ISO G125, опция ПО Advanced programming features) 7.9 ПРОТЯЖКА КОНТУРА (цикл 25, DIN/ISO G125, опция ПО Advanced programming features) Ход цикла С помощью этого цикла можно обрабатывать открытые контуры в комбинации с циклом 14 КОНТУР При обработке открытого контура цикл 25 ПРОТЯЖКА КОНТУРА обладает значительными преимуществами по сравнению с использованием кадров позиционирования ЧПУ выполняет контроль появления отметок и повреждений контура во время обработки. Проверка контура с помощью тестовой графики Если радиус инструмента слишком большой, следует дополнительно обработать контур на внутренних углах Обработку можно выполнять непрерывно, попутным или встречным движением. При фрезеровании зеркально расположенных контуров профиля тип фрезерования сохраняется При фрезеровании в несколько проходов ЧПУ может перемещать инструмент как в одну, так и в другую сторону, сокращая, таким образом, время обработки Можно вводить припуски для выполнения черновой и чистовой обработки за несколько рабочих ходов Учитывайте при программировании Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. ЧПУ учитывает только первую метку из цикла 14 КОНТУР. Память SL-циклов ограничена. В одном SL-цикле можно запрограммировать не более 16384 элементов контура. Цикл 20 ДАННЫЕ КОНТУРА не требуется. Дополнительные функции M109 и M110 не действуют при обработке контура с использованием цикла 25. 192 Циклы обработки описание контура 1
