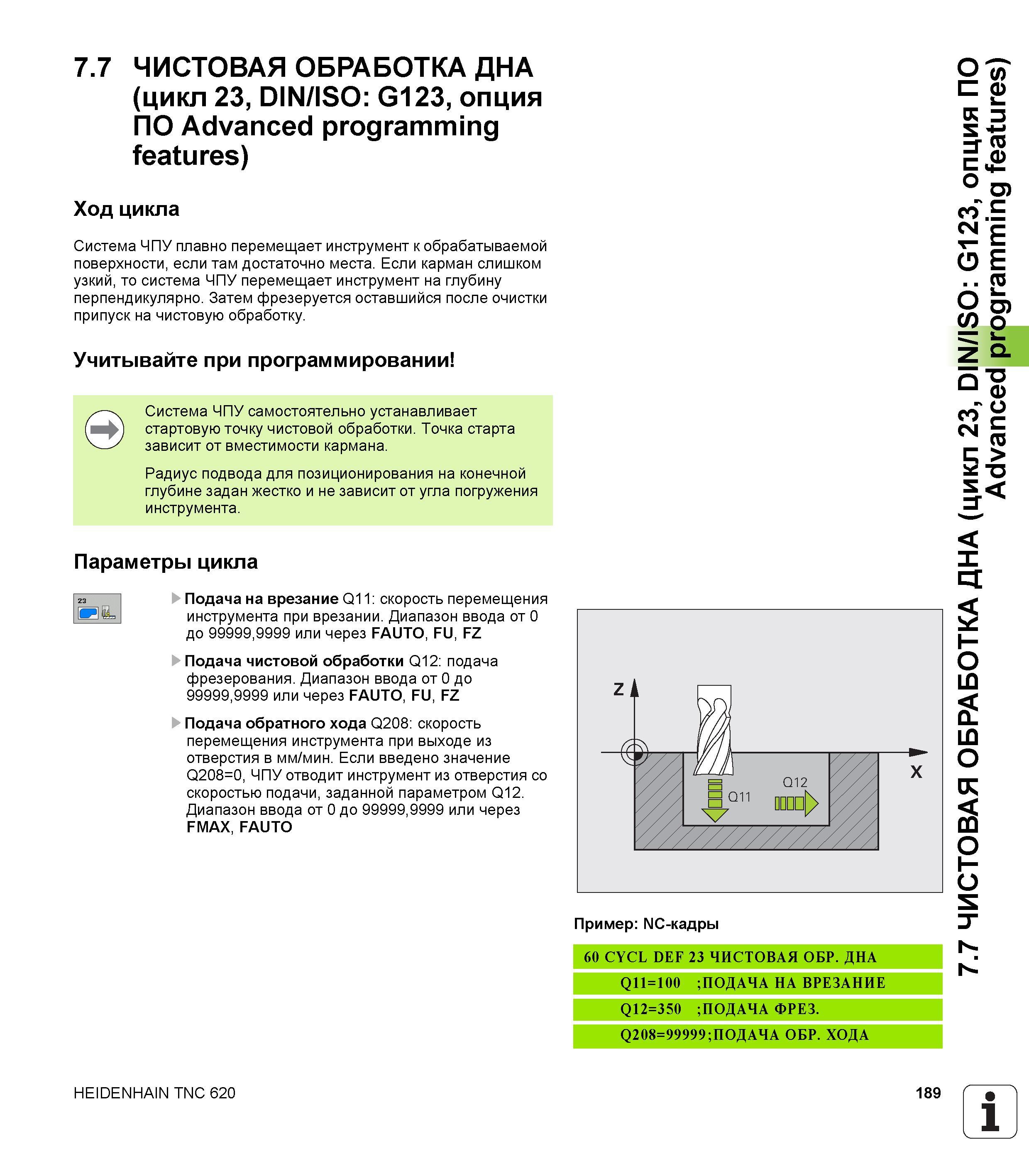

7.7 ЧИСТОВАЯ ОБРАБОТКА ДНА (цикл 23, DIN/ISO G123, опция ПО Advanced programming features) Ход цикла Система ЧПУ плавно перемещает инструмент к обрабатываемой поверхности, если там достаточно места. Если карман слишком узкий, то система ЧПУ перемещает инструмент на глубину перпендикулярно. Затем фрезеруется оставшийся после очистки припуск на чистовую обработку. Учитывайте при программировании Система ЧПУ самостоятельно устанавливает стартовую точку чистовой обработки. Точка старта зависит от вместимости кармана. Радиус подвода для позиционирования на конечной глубине задан жестко и не зависит от угла погружения инструмента. Параметры цикла Ей Подача на врезание Q11 скорость перемещения ИВ, инструмента при врезании. Диапазон ввода от О до 99999,9999 или через FAUTO, FU, FZ Подача чистовой обработки Q12 подача фрезерования. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача обратного хода Q208 скорость перемещения инструмента при выходе из отверстия в мм/мин. Если введено значение Q208=0, ЧПУ отводит инструмент из отверстия со скоростью подачи, заданной параметром Q12. Диапазон ввода от 0 до 99999,9999 или через FMAX, FAUTO Пример NC-кадры HEIDENHAIN TNC 620 189 1 7.7 ЧИСТОВАЯ ОБРАБОТКА ДНА (цикл 23, DIN/ISO G123, опция ПО Advanced programming features)
