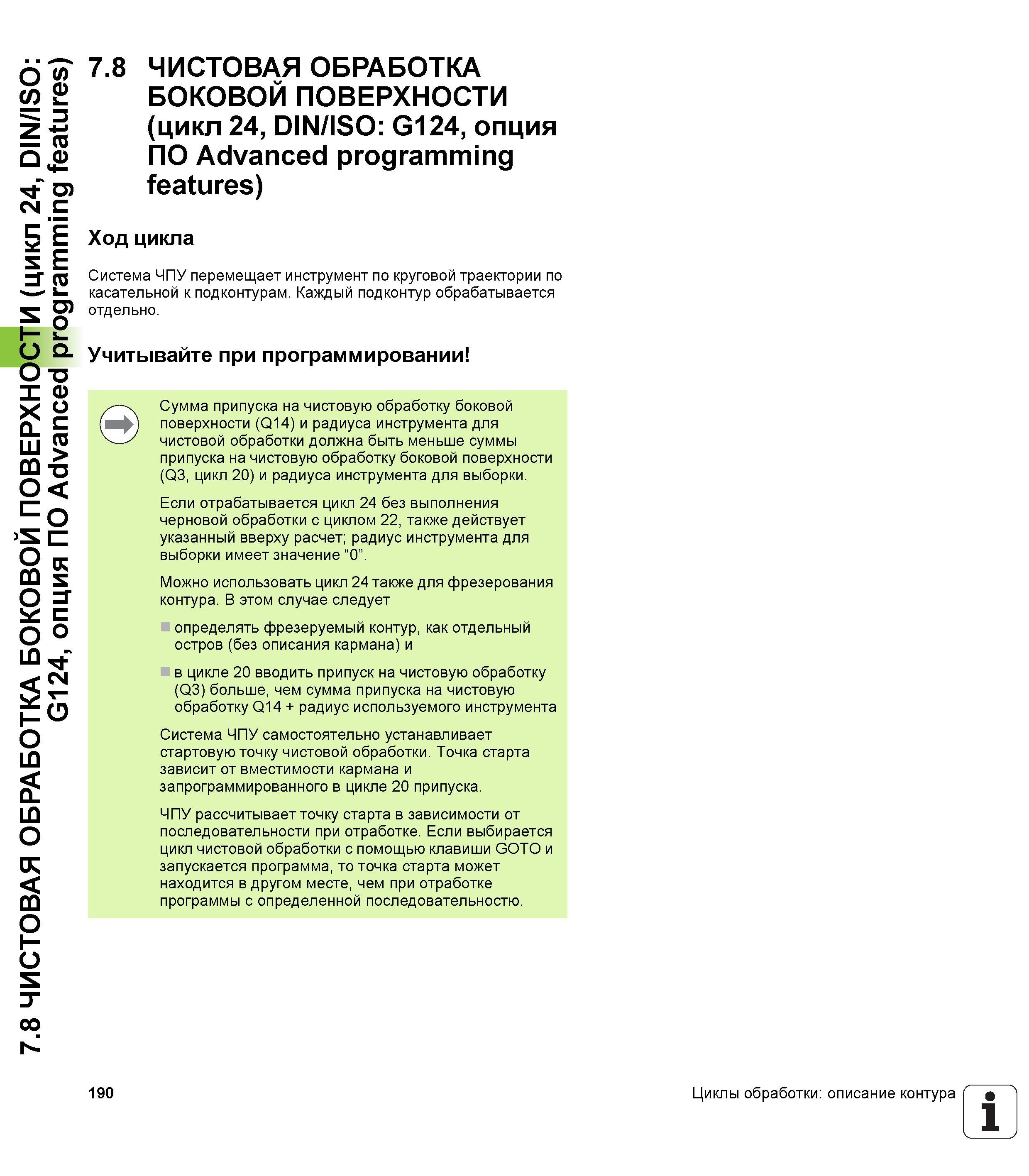

7.8 ЧИСТОВАЯ ОБРАБОТКА БОКОВОЙ ПОВЕРХНОСТИ (цикл 24, DIN/ISO G124, опция ПО Advanced programming features) 7.8 ЧИСТОВАЯ ОБРАБОТКА БОКОВОЙ ПОВЕРХНОСТИ (цикл 24, DIN/ISO G124, опция ПО Advanced programming features) Ход цикла Система ЧПУ перемещает инструмент по круговой траектории по касательной к подконтурам. Каждый подконтур обрабатывается отдельно. Учитывайте при программировании Сумма припуска на чистовую обработку боковой поверхности (Q14) и радиуса инструмента для чистовой обработки должна быть меньше суммы припуска на чистовую обработку боковой поверхности (Q3, цикл 20) и радиуса инструмента для выборки. Если отрабатывается цикл 24 без выполнения черновой обработки с циклом 22, также действует указанный вверху расчет; радиус инструмента для выборки имеет значение “0”. Можно использовать цикл 24 также для фрезерования контура. В этом случае следует определять фрезеруемый контур, как отдельный остров (без описания кармана) и в цикле 20 вводить припуск на чистовую обработку (Q3) больше, чем сумма припуска на чистовую обработку Q14 + радиус используемого инструмента Система ЧПУ самостоятельно устанавливает стартовую точку чистовой обработки. Точка старта зависит от вместимости кармана и запрограммированного в цикле 20 припуска. ЧПУ рассчитывает точку старта в зависимости от последовательности при отработке. Если выбирается цикл чистовой обработки с помощью клавиши GOTO и запускается программа, то точка старта может находится в другом месте, чем при отработке программы с определенной последовательностю. 190 Циклы обработки описание контура 1
