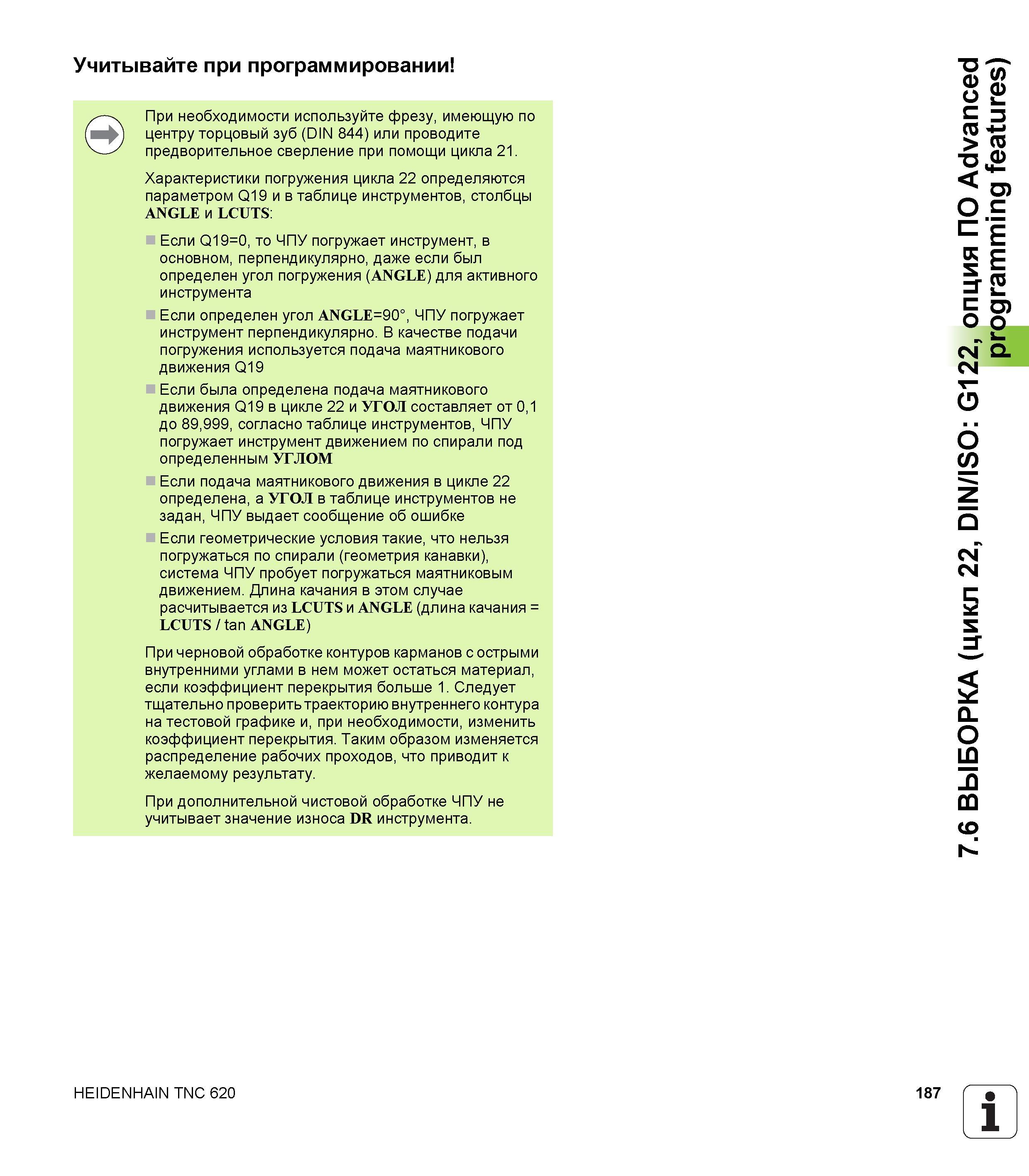

Учитывайте при программировании При необходимости используйте фрезу, имеющую по центру торцовый зуб (DIN 844) или проводите предворительное сверление при помощи цикла 21. Характеристики погружения цикла 22 определяются параметром Q19 и в таблице инструментов, столбцы ANGLE и LCUTS Если Q19=0, то ЧПУ погружает инструмент, в основном, перпендикулярно, даже если был определен угол погружения (ANGLE) для активного инструмента Если определен угол ANGLE=90°, ЧПУ погружает инструмент перпендикулярно. В качестве подачи погружения используется подача маятникового движения Q19 Если была определена подача маятникового движения Q19 в цикле 22 и УГОЛ составляет от 0,1 до 89,999, согласно таблице инструментов, ЧПУ погружает инструмент движением по спирали под определенным УГЛОМ Если подача маятникового движения в цикле 22 определена, а УГОЛ в таблице инструментов не задан, ЧПУ выдает сообщение об ошибке Если геометрические условия такие, что нельзя погружаться по спирали (геометрия канавки), система ЧПУ пробует погружаться маятниковым движением. Длина качания в этом случае расчитывается из LCUTS и ANGLE (длина качания = LCUTS / tan ANGLE) При черновой обработке контуров карманов с острыми внутренними углами в нем может остаться материал, если коэффициент перекрытия больше 1. Следует тщательно проверить траекторию внутреннего контура на тестовой графике и, при необходимости, изменить коэффициент перекрытия. Таким образом изменяется распределение рабочих проходов, что приводит к желаемому результату. При дополнительной чистовой обработке ЧПУ не учитывает значение износа DR инструмента. HEIDENHAIN TNC 620 187 1 7.6 ВЫБОРКА (цикл 22, DIN/ISO G122, опция ПО Advanced programming features)
