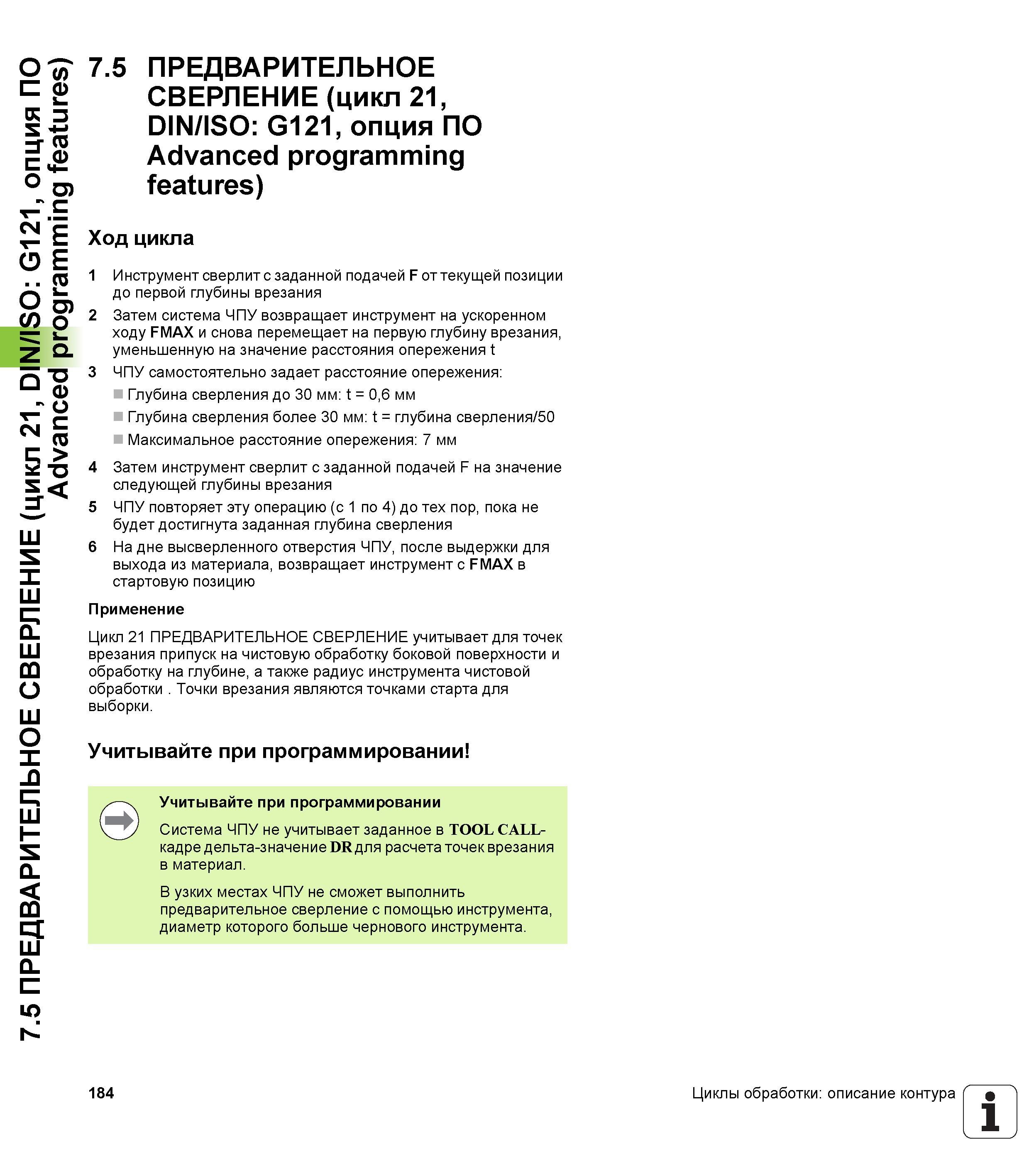

7.5 ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ (цикл 21, DIN/ISO G121, опция ПО Advanced programming features) 7.5 ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ (цикл 21, DIN/ISO G121, опция ПО Advanced programming features) Ход цикла 1 Инструмент сверлит с заданной подачей F от текущей позиции до первой глубины врезания 2 Затем система ЧПУ возвращает инструмент на ускоренном ходу FMAX и снова перемещает на первую глубину врезания, уменьшенную на значение расстояния опережения t 3 ЧПУ самостоятельно задает расстояние опережения Глубина сверления до 30 мм t = 0,6 мм Глубина сверления более 30 мм t = глубина сверления/50 Максимальное расстояние опережения 7 мм 4 Затем инструмент сверлит с заданной подачей F на значение следующей глубины врезания 5 ЧПУ повторяет эту операцию (с 1 по 4) до тех пор, пока не будет достигнута заданная глубина сверления 6 На дне высверленного отверстия ЧПУ, после выдержки для выхода из материала, возвращает инструмент с FMAX в стартовую позицию Применение Цикл 21 ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ учитывает для точек врезания припуск на чистовую обработку боковой поверхности и обработку на глубине, а также радиус инструмента чистовой обработки . Точки врезания являются точками старта для выборки. Учитывайте при программировании Учитывайте при программировании Система ЧПУ не учитывает заданное в TOOL CALL-кадре дельта-значение DR для расчета точек врезания в материал. В узких местах ЧПУ не сможет выполнить предварительное сверление с помощью инструмента, диаметр которого больше чернового инструмента. 184 Циклы обработки описание контура 1
