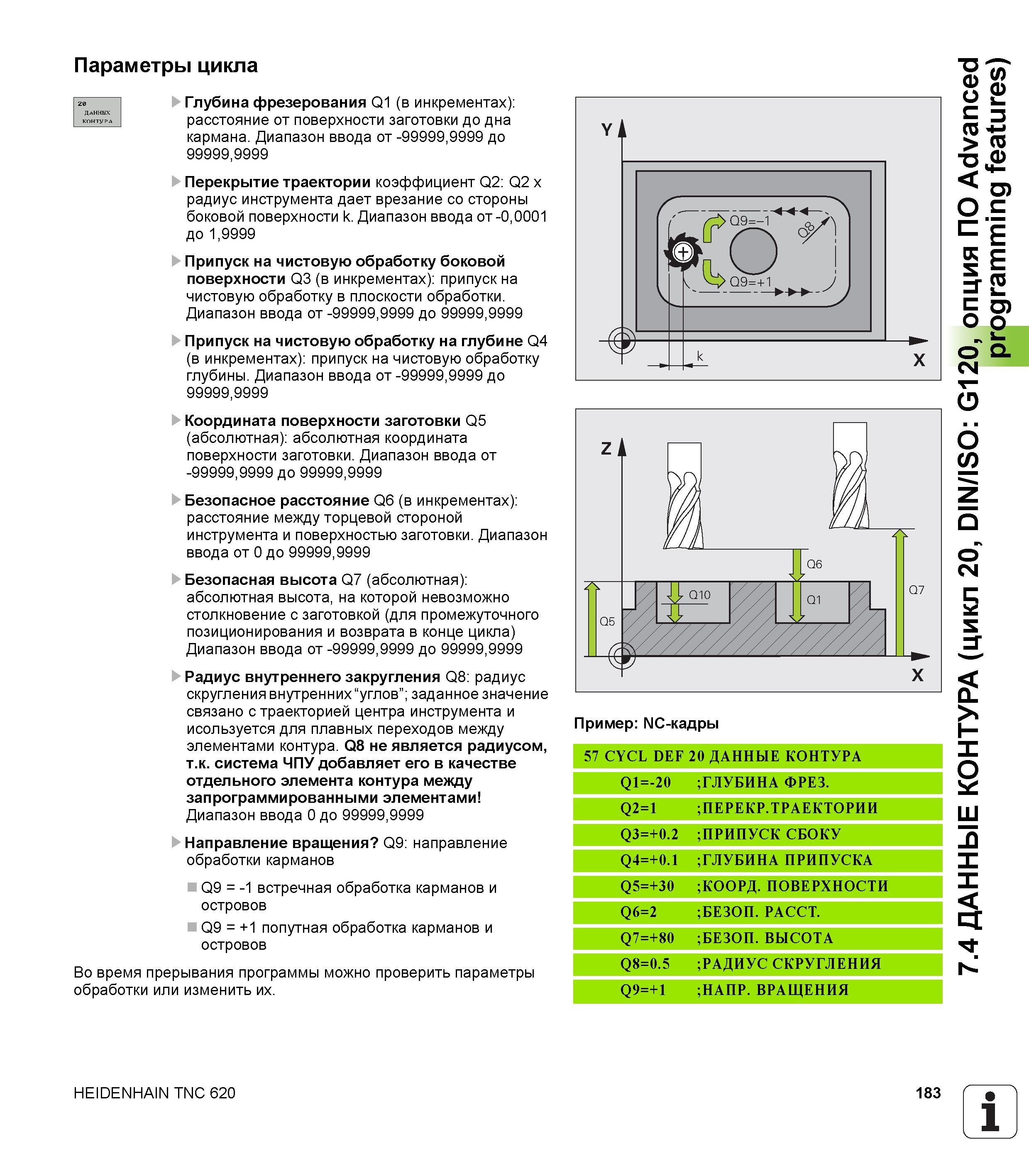

183 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.183

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 183 0183 Lab2u

Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние от поверхности заготовки до дна кармана. Диапазон ввода от -99999,9999 до 99999.9999 Перекрытие траектории коэффициент Q2 Q2 x радиус инструмента дает врезание со стороны боковой поверхности k. Диапазон ввода от -0,0001 до 1,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку на глубине Q4 (в инкрементах) припуск на чистовую обработку глубины. Диапазон ввода от -99999,9999 до 99999.9999 Координата поверхности заготовки Q5 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q6 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 Безопасная высота Q7 (абсолютная) абсолютная высота, на которой невозможно столкновение с заготовкой (для промежуточного позиционирования и возврата в конце цикла) Диапазон ввода от -99999,9999 до 99999,9999 Радиус внутреннего закругления Q8 радиус скругления внутренних “ углов”; заданное значение связано с траекторией центра инструмента и исользуется для плавных переходов между элементами контура. Q8 не является радиусом, т.к. система ЧПУ добавляет его в качестве отдельного элемента контура между запрограммированными элементами Диапазон ввода 0 до 99999,9999 Направление вращения Q9 направление обработки карманов Q9 = -1 встречная обработка карманов и островов Q9 = +1 попутная обработка карманов и островов Во время прерывания программы можно проверить параметры обработки или изменить их. 20 данных Пример NC-кадры 57 CYCL DEF 20 ДАННЫЕ КОНТУРА Q1=-20 ;ГЛУБИНА ФРЕЗ. Q2=1 ;ПЕРЕКР. ТРАЕКТОРИИ Q3=+0.2 ;ПРИПУСК СБОКУ Q4=+0.1 ;ГЛУБИНА ПРИПУСКА Q5=+30 ;КООРД. ПОВЕРХНОСТИ Q6=2 ;БЕЗОП. РАССТ. Q7=+80 ;БЕЗОП. ВЫСОТА Q8=0.5 ;РАДИУС СКРУГЛЕНИЯ Q9=+1 ;НАПР. ВРАЩЕНИЯ HEIDENHAIN TNC 620 183 1 7.4 ДАННЫЕ КОНТУРА (цикл 20, DIN/ISO G120, опция ПО Advanced programming features)
