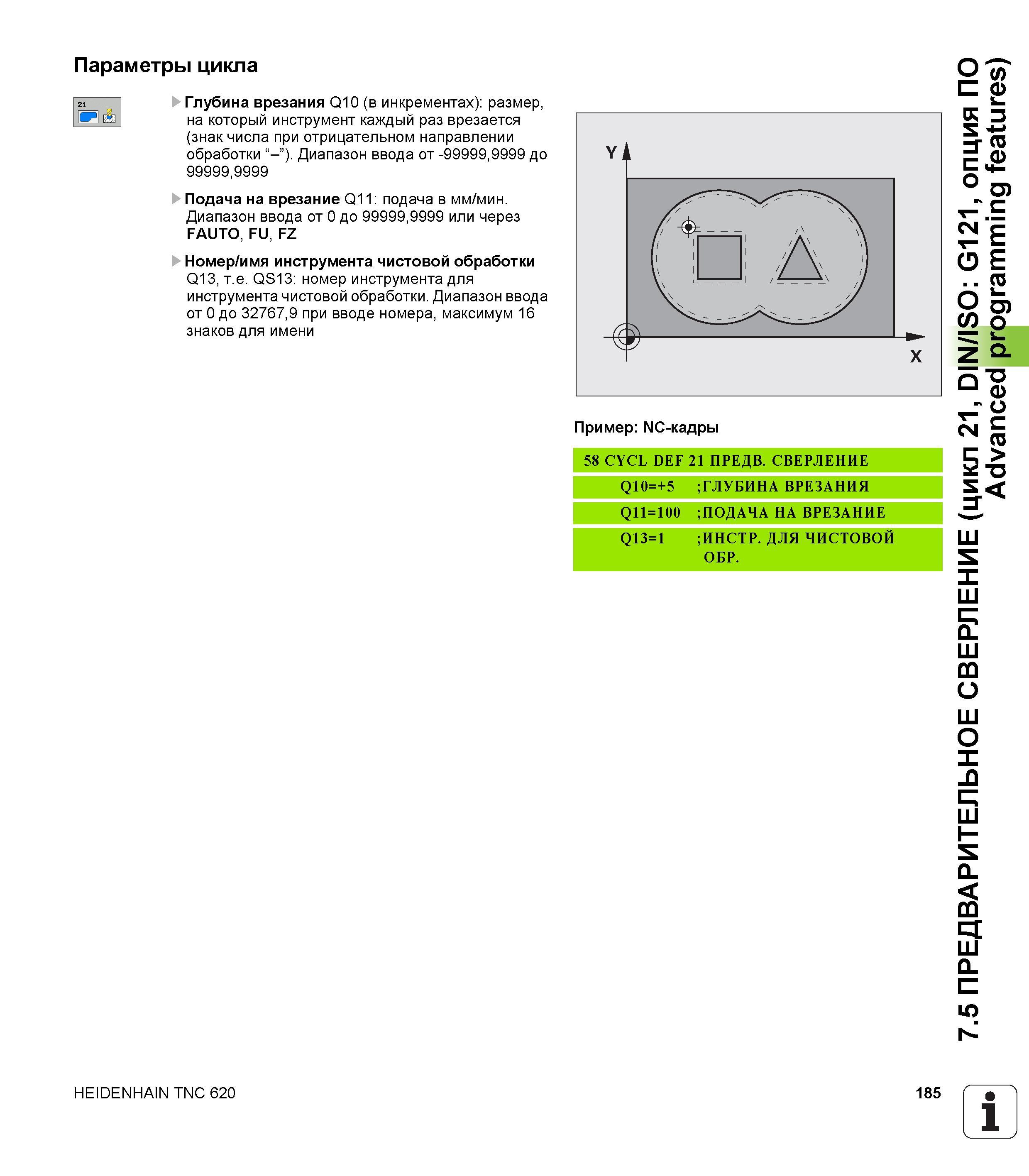

185 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.185

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 185 0185 Lab2u

Параметры цикла Глубина врезания Q10 (в инкрементах) размер, на который инструмент каждый раз врезается (знак числа при отрицательном направлении обработки “-”). Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q11 подача в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Номер/имя инструмента чистовой обработки Q13, т.е. QS13 номер инструмента для инструмента чистовой обработки. Диапазон ввода от 0 до 32767,9 при вводе номера, максимум 16 знаков для имени Пример NC-кадры 58 CYCL DEF 21 ПРЕДВ. СВЕРЛЕНИЕ Q 10=+5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q13=1 ИНСТР. ДЛЯ ЧИСТОВОИ ОБР. HEIDENHAIN TNC 620 185 1 7.5 ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ (цикл 21, DIN/ISO G121, опция ПО Advanced programming features)
