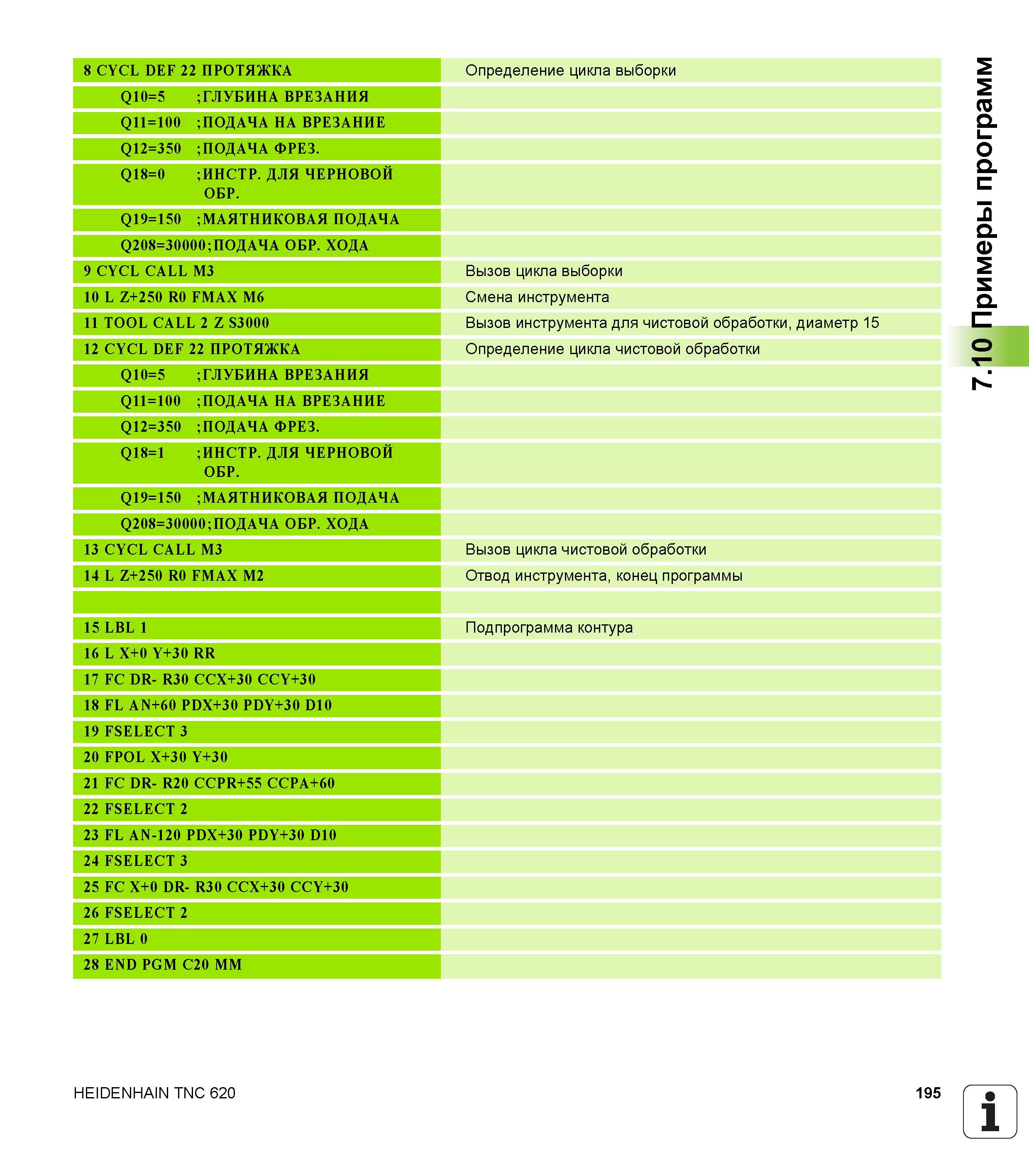

8 CYCL DEF 22 ПРОТЯЖКА Определение цикла выборки Q10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ПОДАЧА ФРЕЗ. Q18=0 ИНСТР. ДЛЯ ЧЕРНОВОЙ ОБР. Q19=150 МАЯТНИКОВАЯ ПОДАЧА Q208=30000;ПОДАЧА ОБР. ХОДА 9 CYCL CALL M3 Вызов цикла выборки 10 L Z+250 R0 FMAX M6 Смена инструмента 11 TOOL CALL 2 Z S3000 Вызов инструмента для чистовой обработки, диаметр 15 12 CYCL DEF 22 ПРОТЯЖКА Определение цикла чистовой обработки Q10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ПОДАЧА ФРЕЗ. Q18=1 ИНСТР. ДЛЯ ЧЕРНОВОЙ ОБР. Q19=150 МАЯТНИКОВАЯ ПОДАЧА Q208=30000;ПОДАЧА ОБР. ХОДА 13 CYCL CALL M3 Вызов цикла чистовой обработки 14 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы 15 LBL 1 Подпрограмма контура 16 L X+0 Y+30 RR 17 FC DR- R30 CCX+30 CCY+30 18 FL AN+60 PDX+30 PDY+30 D10 19 FSELECT3 20 FPOL X+30 Y+30 21 FC DR- R20 CCPR+55 CCPA+60 22 FSELECT 2 23 FL AN-120 PDX+30 PDY+30 D10 24 FSELECT 3 25 FC X+0 DR- R30 CCX+30 CCY+30 26 FSELECT 2 27 LBL 0 28 END PGM C20 MM HEIDENHAIN TNC 620 195 1 7.10 Примеры программ
