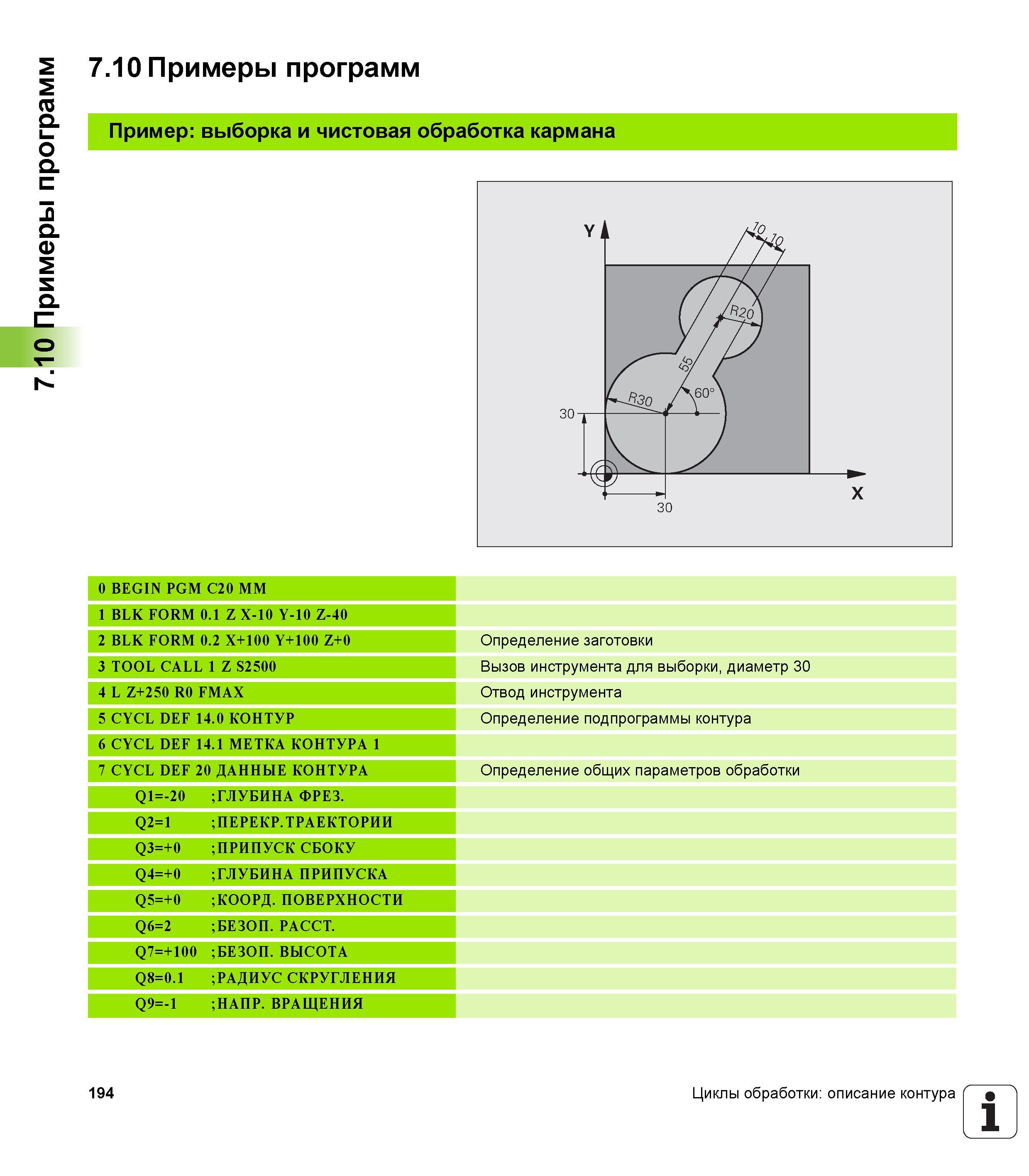

7.10 Примеры программ 7.10 Примеры программ Пример выборка и чистовая обработка кармана 0 BEGIN PGM C20 MM 1 BLK FORM 0.1 Z X-10 Y-10 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S2500 4 L Z+250 R0 FMAX 5 CYCL DEF 14.0 КОНТУР 6 CYCL DEF 14.1 МЕТКА КОНТУРА 1 7 CYCL DEF 20 ДАННЫЕ КОНТУРА Q1 =- 2 О ГЛУБИНА ФРЕЗ. Q2=1 ПЕРЕКР. ТРАЕКТОРИИ Q3=+0 ПРИПУСК СБОКУ Q4=+0 ГЛУБИНА ПРИПУСКА Q5=+0 КООРД. ПОВЕРХНОСТИ Q6=2 БЕЗОП. РАССТ. Q7=+100 БЕЗОП. ВЫСОТА Q8=0.1 РАДИУС СКРУГЛЕНИЯ =- 9 Q НАПР. ВРАЩЕНИЯ Определение заготовки Вызов инструмента для выборки, диаметр 30 Отвод инструмента Определение подпрограммы контура Определение общих параметров обработки 194 Циклы обработки описание контура 1
