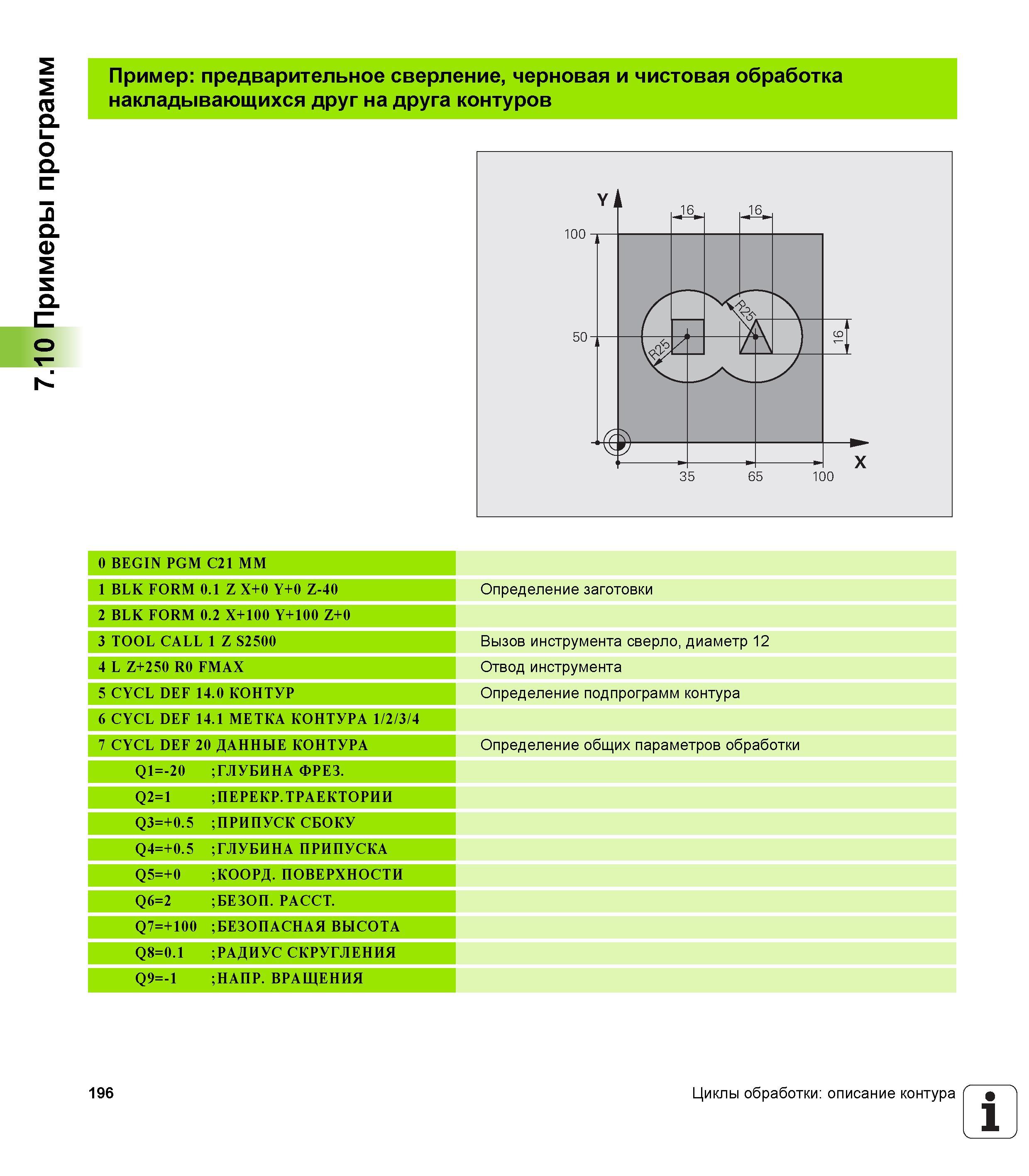

7.10 Примеры программ Пример предварительное сверление, черновая и чистовая обработка накладывающихся друг на друга контуров 0 BEGIN PGM C21 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S2500 4 L Z+250 R0 FMAX 5 CYCL DEF 14.0 КОНТУР 6 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4 7 CYCL DEF 20 ДАННЫЕ КОНТУРА Q1 II 2 О ГЛУБИНА ФРЕЗ. Q2=1 ПЕРЕКР. ТРАЕКТОРИИ Q3=+0.5 ПРИПУСК СБОКУ Q4=+0.5 ГЛУБИНА ПРИПУСКА Q5=+0 КООРД. ПОВЕРХНОСТИ Q6=2 БЕЗОП. РАССТ. Q7=+100 БЕЗОПАСНАЯ ВЫСОТА Q8=0.1 РАДИУС СКРУГЛЕНИЯ Q9=-1 НАПР. ВРАЩЕНИЯ Определение заготовки Вызов инструмента сверло, диаметр 12 Отвод инструмента Определение подпрограмм контура Определение общих параметров обработки 196 Циклы обработки описание контура 1
