199 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.199

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 199 0199 Lab2u

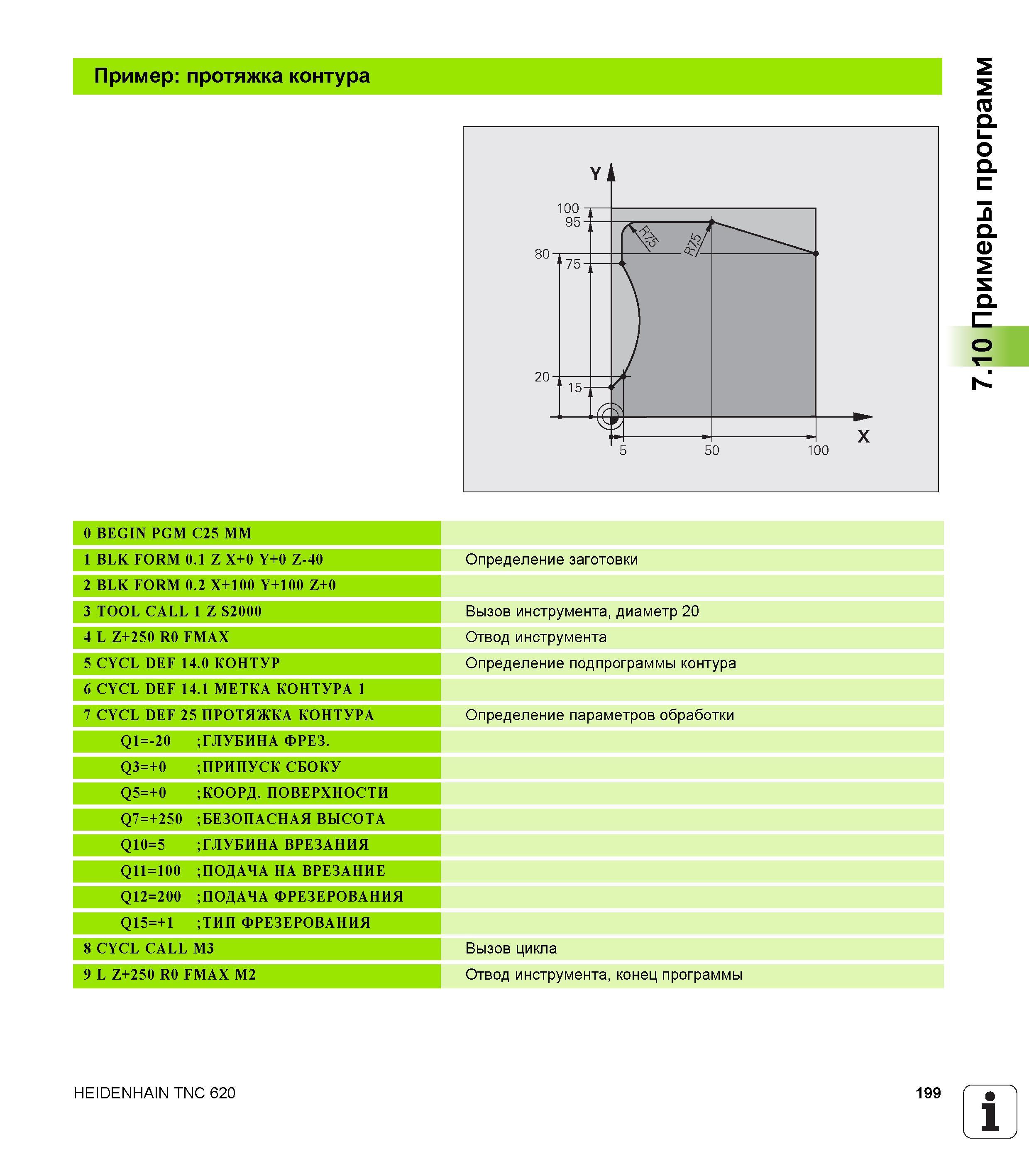

Пример протяжка контура 0 BEGIN PGM C25 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S2000 Вызов инструмента, диаметр 20 Отвод инструмента Определение подпрограммы контура 4 L Z+250 R0 FMAX 5 CYCL DEF 14.0 КОНТУР 6 CYCL DEF 14.1 МЕТКА КОНТУРА 1 7 CYCL DEF 25 ПРОТЯЖКА КОНТУРА Определение параметров обработки Вызов цикла Отвод инструмента, конец программы Q1 =- 2 О ГЛУБИНА ФРЕЗ. Q3=+0 ПРИПУСК СБОКУ Q5=+0 КООРД. ПОВЕРХНОСТИ Q7=+250 БЕЗОПАСНАЯ ВЫСОТА Q10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=200 ПОДАЧА ФРЕЗЕРОВАНИЯ Q15=+1 ТИП ФРЕЗЕРОВАНИЯ 8 CYCL CALL M3 9 L Z+250 R0 FMAX M2 HEIDENHAIN TNC 620 199 1 7.10 Примеры программ
