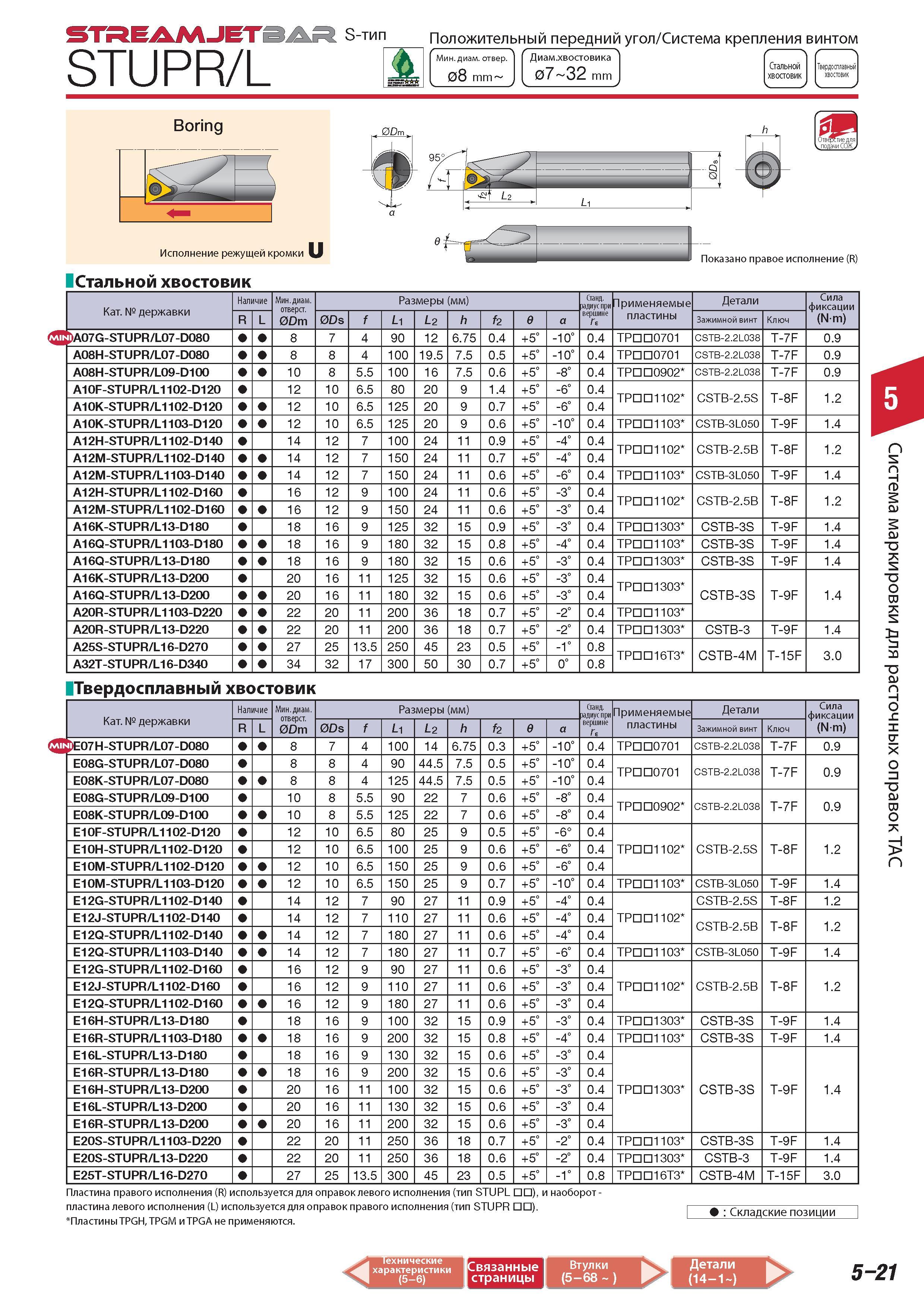

Расточные токарные державки Tungaloy STUPR/L STREAMJETBAR S-тип Исполнения режущего японского инструмента со стальным и твердосплавным хвостовиком Изображение Основные технические характеристики Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 08 mm Диаметр хвостовика 07 32 mm Стальной хвостовик Твердосплавный хвостовик 0Dm. Исполнение режущей кромки U Стальной хвостовик Q 0 Li Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. одиус при вершине Те Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) DA07G-STUPR L07-D080 8 7 4 90 12 6.75 0.4 +5 -10 0.4 TPDD0701 CSTB-2.2L038 T-7F 0.9 A08H-STUPR L07-D080 8 8 4 100 19.5 7.5 0.5 +5 -10 0.4 TPDD0701 CSTB-2.2L038 T-7F 0.9 A08H-STUPR L09-D100 10 8 5.5 100 16 7.5 0.6 +5 -8 0.4 TPDD0902 CSTB-2.2L038 T-7F 0.9 A10F-STUPR L1102-D120 12 10 6.5 80 20 9 1.4 +5 -6 0.4 TPDD1102 CSTB-2.5S T-8F 1.2 A10K-STUPR L1102-D120 12 10 6.5 125 20 9 0.7 +5 -6 0.4 A10K-STUPR L1103-D120 12 10 6.5 125 20 9 0.6 +5 -10 0.4 TPDD1103 CSTB-3L050 T-9F 1.4 A12H-STUPR L1102-D140 14 12 7 100 24 11 0.9 +5 -4 0.4 TPDD1102 CSTB-2.5B T-8F 1.2 A12M-STUPR L1102-D140 14 12 7 150 24 11 0.7 +5 -4 0.4 A12M-STUPR L1103-D140 14 12 7 150 24 11 0.6 +5 -6 0.4 TPDD1103 CSTB-3L050 T-9F 1.4 A12H-STUPR L1102-D160 16 12 9 100 24 11 0.6 +5 -3 0.4 TPDD1102 CSTB-2.5B T-8F 1.2 A12M-STUPR L1102-D160 16 12 9 150 24 11 0.6 +5 -3 0.4 A16K-STUPR L13-D180 18 16 9 125 32 15 0.9 +5 -3 0.4 TPDD1303 CSTB-3S T-9F 1.4 A16Q-STUPR L1103-D180 18 16 9 180 32 15 0.8 +5 -4 0.4 TPDD1103 CSTB-3S T-9F 1.4 A16Q-STUPR L13-D180 18 16 9 180 32 15 0.6 +5 -3 0.4 TPDD1303 CSTB-3S T-9F 1.4 A16K-STUPR L13-D200 20 16 11 125 32 15 0.6 +5 -3 0.4 TPDD1303 CSTB-3S T-9F 1.4 A16Q-STUPR L13-D200 20 16 11 180 32 15 0.6 +5 -3 0.4 A20R-STUPR L1103-D220 22 20 11 200 36 18 0.7 +5 -2 0.4 TPDD1103 A20R-STUPR L13-D220 22 20 11 200 36 18 0.7 +5 -2 0.4 TPDD1303 CSTB-3 T-9F 1.4 A25S-STUPR L16-D270 27 25 13.5 250 45 23 0.5 +5 -1 0.8 TPDD16T3 CSTB-4M T-15F 3.0 A32T-STUPR L16-D340 34 32 17 300 50 30 0.7 +5 0 0.8 Твердосплавный хво товик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. щиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R Ds f Li L2 h f2 в a Зажимной винт Ключ ke07H-STUPR L07-D080 8 7 4 100 14 6.75 0.3 +5 -10 0.4 TPDD0701 CSTB-2.2L038 T-7F 0.9 E08G-STUPR L07-D080 8 8 4 90 44.5 7.5 0.5 +5 -10 0.4 TPDD0701 CSTB-2.2L038 T-7F 0.9 E08K-STUPR L07-D080 8 8 4 125 44.5 7.5 0.5 +5 -10 0.4 E08G-STUPR L09-D100 10 8 5.5 90 22 7 0.6 +5 -8 0.4 TPDD0902 CSTB-2.2L038 T-7F 0.9 E08K-STUPR L09-D100 10 8 5.5 125 22 7 0.6 +5 -8 0.4 E10F-STUPR L1102-D120 12 10 6.5 80 25 9 0.5 +5 -6 0.4 TPDD1102 CSTB-2.5S T-8F 1.2 E10H-STUPR L1102-D120 12 10 6.5 100 25 9 0.6 +5 -6 0.4 E10M-STUPR L1102-D120 12 10 6.5 150 25 9 0.6 +5 -6 0.4 E10M-STUPR L1103-D120 12 10 6.5 150 25 9 0.7 +5 -10 0.4 TPDD1103 CSTB-3L050 T-9F 1.4 E12G-STUPR L1102-D140 14 12 7 90 27 11 0.9 +5 -4 0.4 TPDD1102 CSTB-2.5S T-8F 1.2 E12J-STUPR L1102-D140 14 12 7 110 27 11 0.6 +5 -4 0.4 CSTB-2.5B T-8F 1.2 E12Q-STUPR L1102-D140 14 12 7 180 27 11 0.6 +5 -4 0.4 E12Q-STUPR L1103-D140 14 12 7 180 27 11 0.7 +5 -6 0.4 TPDD1103 CSTB-3L050 T-9F 1.4 E12G-STUPR L1102-D160 16 12 9 90 27 11 0.6 +5 -3 0.4 TPDD1102 CSTB-2.5B T-8F 1.2 E12J-STUPR L1102-D160 16 12 9 110 27 11 0.6 +5 -3 0.4 E12Q-STUPR L1102-D160 16 12 9 180 27 11 0.6 +5 -3 0.4 E16H-STUPR L13-D180 18 16 9 100 32 15 0.9 +5 -3 0.4 TPDD1303 CSTB-3S T-9F 1.4 E16R-STUPR L1103-D180 18 16 9 200 32 15 0.8 +5 -4 0.4 TPDD1103 CSTB-3S T-9F 1.4 E16L-STUPR L13-D180 18 16 9 130 32 15 0.6 +5 -3 0.4 TPDD1303 CSTB-3S T-9F 1.4 E16R-STUPR L13-D180 18 16 9 200 32 15 0.6 +5 -3 0.4 E16H-STUPR L13-D200 20 16 11 100 32 15 0.6 +5 -3 0.4 E16L-STUPR L13-D200 20 16 11 130 32 15 0.6 +5 -3 0.4 E16R-STUPR L13-D200 20 16 11 200 32 15 0.6 +5 -3 0.4 E20S-STUPR L1103-D220 22 20 11 250 36 18 0.7 +5 -2 0.4 TPDD1103 CSTB-3S T-9F 1.4 E20S-STUPR L13-D220 22 20 11 250 36 18 0.6 +5 -2 0.4 TPDD1303 CSTB-3 T-9F 1.4 E25T-STUPR L16-D270 27 25 13.5 300 45 23 0.5 +5 -1 0.8 TPDD16T3 CSTB-4M T-15F 3.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип STUPL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип STUPR ). Пластины TPGH TPGM и TPGA не применяются. Складские позиции 1 Технические Ш55 Ж Детали ШИ страницы (5-68 ) (14-1 ) 5-21 h Система маркировки для расточных оправок ТАС
