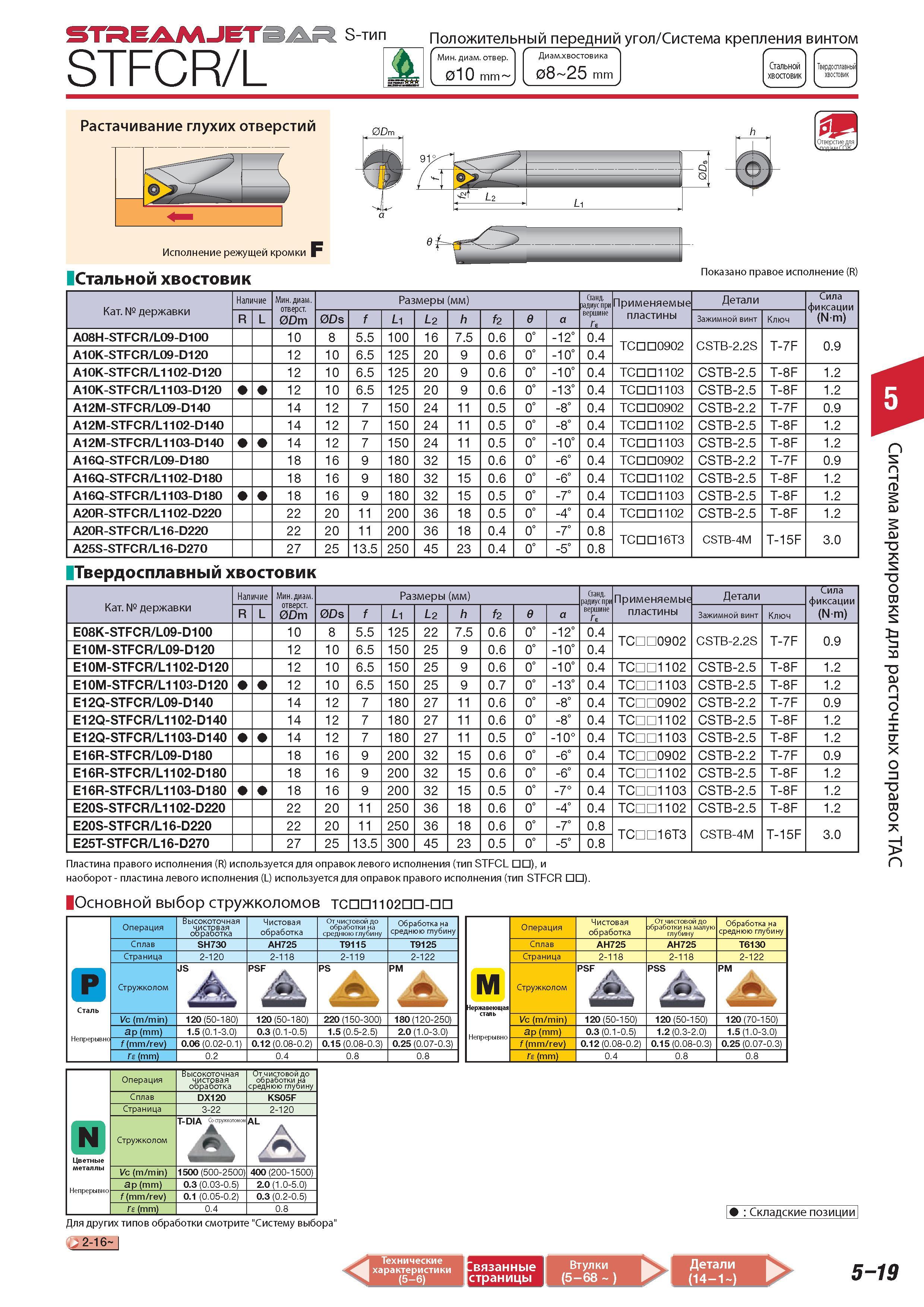

Державки токарные Tungaloy STREAMJETBAR S-тип STFCR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 010 mm Диаметр хвостовика 08 25 mm Стальной хвостовик Твердосплавный хвостовик Исполнение режущей кромки F Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. одиус при вершине Г Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f L1 L2 h f2 e a Зажимной винт Ключ A08H-STFCR L09-D100 10 8 5.5 100 16 7.5 0.6 0 -12 0.4 TCDD0902 CSTB-2.2S T-7F 0.9 A10K-STFCR L09-D120 12 10 6.5 125 20 9 0.6 0 -10 0.4 A10K-STFCR L1102-D120 12 10 6.5 125 20 9 0.6 0 -10 0.4 ТС 1102 CSTB-2.5 T-8F 1.2 A10K-STFCR L1103-D120 12 10 6.5 125 20 9 0.6 0 -13 0.4 ТС 1103 CSTB-2.5 T-8F 1.2 A12M-STFCR L09-D140 14 12 7 150 24 11 0.5 0 -8 0.4 TCDD0902 CSTB-2.2 T-7F 0.9 A12M-STFCR L1102-D140 14 12 7 150 24 11 0.5 0 -8 0.4 ТС 1102 CSTB-2.5 T-8F 1.2 A12M-STFCR L1103-D140 14 12 7 150 24 11 0.5 0 -10 0.4 ТС 1103 CSTB-2.5 T-8F 1.2 A16Q-STFCR L09-D180 18 16 9 180 32 15 0.6 0 -6 0.4 TCDD0902 CSTB-2.2 T-7F 0.9 A16Q-STFCR L1102-D180 18 16 9 180 32 15 0.6 0 -6 0.4 ТС 1102 CSTB-2.5 T-8F 1.2 A16Q-STFCR L1103-D180 18 16 9 180 32 15 0.5 0 -7 0.4 TCDD1103 CSTB-2.5 T-8F 1.2 A20R-STFCR L1102-D220 22 20 11 200 36 18 0.5 0 -4 0.4 TCDD1102 CSTB-2.5 T-8F 1.2 A20R-STFCR L16-D220 22 20 11 200 36 18 0.4 0 -7 0.8 TCDD16T3 CSTB-4M T-15F 3.0 A25S-STFCR L16-D270 27 25 13.5 250 45 23 0.4 0 -5 0.8 J Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила R/L Ds f L1 L2 h f2 e a Зажимной винт Ключ (Nm) E08K-STFCR L09-D100 10 8 5.5 125 22 7.5 0.6 0 -12 0.4 TCCC0902 CSTB-2.2S T-7F 0.9 E10M-STFCR L09-D120 12 10 6.5 150 25 9 0.6 0 -10 0.4 E10M-STFCR L1102-D120 12 10 6.5 150 25 9 0.6 0 -10 0.4 TOUCH 102 CSTB-2.5 T-8F 1.2 E10M-STFCR L1103-D120 12 10 6.5 150 25 9 0.7 0 -13 0.4 TCCC1103 CSTB-2.5 T-8F 1.2 E12Q-STFCR L09-D140 14 12 7 180 27 11 0.6 0 -8 0.4 TCCC0902 CSTB-2.2 T-7F 0.9 E12Q-STFCR L1102-D140 14 12 7 180 27 11 0.6 0 -8 0.4 TCCC1102 CSTB-2.5 T-8F 1.2 E12Q-STFCR L1103-D140 14 12 7 180 27 11 0.5 0 -10 0.4 TCCC1103 CSTB-2.5 T-8F 1.2 E16R-STFCR L09-D180 18 16 9 200 32 15 0.6 0 -6 0.4 TCCC0902 CSTB-2.2 T-7F 0.9 E16R-STFCR L1102-D180 18 16 9 200 32 15 0.6 0 -6 0.4 TCCC1102 CSTB-2.5 T-8F 1.2 E16R-STFCR L1103-D180 18 16 9 200 32 15 0.5 0 -7 0.4 TCCC1103 CSTB-2.5 T-8F 1.2 E20S-STFCR L1102-D220 22 20 11 250 36 18 0.6 0 -4 0.4 TCCC1102 CSTB-2.5 T-8F 1.2 E20S-STFCR L16-D220 22 20 11 250 36 18 0.6 0 -7 0.8 TCCC16T3 CSTB-4M T-15F 3.0 E25T-STFCR L16-D270 27 25 13.5 300 45 23 0.5 0 -5 0.8 Пластина правого исполнения (R) используется для оправок левого исполнения (тип STFCL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип STFCR ). Основной выбор стружколомов ТС 1102 - Р Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав SH730 AH725 T9115 T9125 Страница 2-120 2-118 2-119 2-122 Стружколом JA PSF Srn PS А PM А Сталь Непрерывнс Vc (m/min) 120 (50-180) 120 (50-180) 220 (150-300) 180 (120-250) ap (mm) 1.5 (0.1-3.0) 0.3 (0.1-0.5) 1.5 (0.5-2.5) 2.0 (1.0-3.0) f ( mm/rev) 0.06 (0.02-0.1) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.25 (0.07-0.3) Ts (mm) 0.2 0.4 0.8 0.8 Операция Чистовая обработка От чистовой до обработки на малую глубину Обработка на среднюю глубину Сплав AH725 AH725 T6130 Страница 2-118 2-118 2-122 М Стружколом PSF pss t PM Нержавеющая сталь Непрерывно шштя WBHV Vc (m/min) 120 (50-150) 120 (50-150) 120 (70-150) ap (mm) 0.3 (0.1-0.5) 1.2 (0.3-2.0) 1.5 (1.0-3.0) f ( mm/rev) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.25 (0.07-0.3) Ts (mm) 0.4 0.8 0.8 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 KS05F Страница 3-22 2-120 N Стружколом T-DIA Со стр коломом металлы Непрерывно Vc (m/min) 1500 (500-2500) 400 (200-1500) ap (mm) 0.3 (0.03-0.5) 2.0 (1.0-5.0) f ( mm/rev) 0.1 (0.05-0.2) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 Для других типов обработки смотрите "Систему выбора" В 2-16-1 Складские позиции Технические характеристики (5-6) 5-19 h Система маркировки для расточных оправок ТАС
