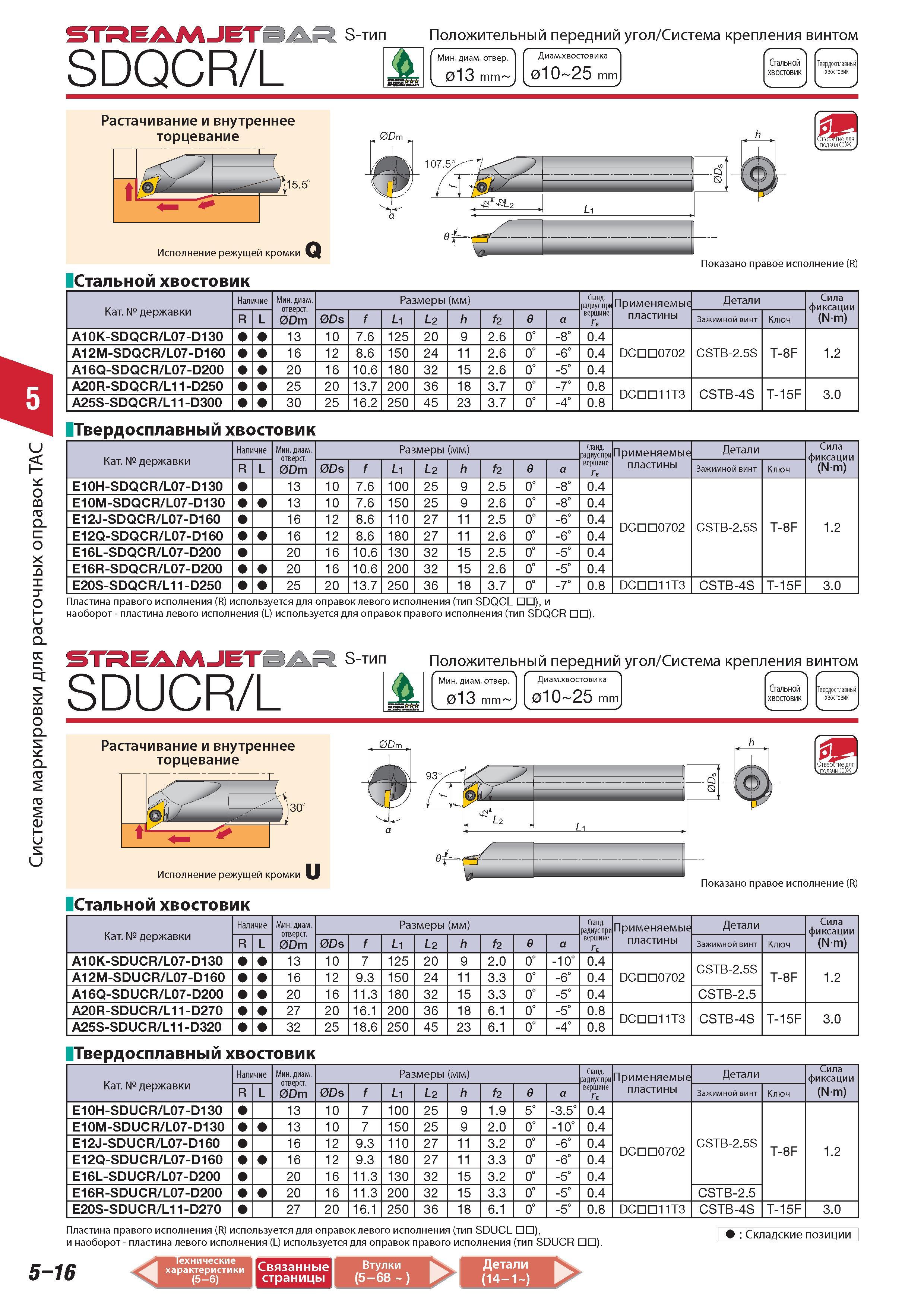

Диаметр хвостовика Tungaloy 013 mm Система маркировки для расточных оправок ТАС STREAMJETBAR S-тип SDQCR/L Положительный передний угол Система крепления в

Диаметр хвостовика Tungaloy 013 mm Система маркировки для расточных оправок ТАС STREAMJETBAR S-тип SDQCR/L Положительный передний угол Система крепления винтом f Мининимальный диаметр отверстия 010 25 mm С. J Ява Стальной хвостовик Твердосплавный хвостовик Растачивание и внутреннее торцевание 1 JTI5.5 4 4 Исполнение режущей кромки Стальной хвостовик Dm 107.5 Q 0 L Показано правое исполнение (R) h в Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине U Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) A10K-SDQCR L07-D130 13 10 7.6 125 20 9 2.6 0 -8 0.4 DCDD0702 CSTB-2.5S T-8F 1.2 A12M-SDQCR L07-D160 16 12 8.6 150 24 11 2.6 0 -6 0.4 A16Q-SDQCR L07-D200 20 16 10.6 180 32 15 2.6 0 -5 0.4 A20R-SDQCR L11-D250 25 20 13.7 200 36 18 3.7 0 -7 0.8 DCDD11T3 CSTB-4S T-15F 3.0 A25S-SDQCR L11-D300 30 25 16.2 250 45 23 3.7 0 -4 0.8 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Гч Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) E10H-SDQCR L07-D130 13 10 7.6 100 25 9 2.5 0 -8 0.4 DCDD0702 CSTB-2.5S T-8F 1.2 E10M-SDQCR L07-D130 13 10 7.6 150 25 9 2.6 0 -8 0.4 E12J-SDQCR L07-D160 16 12 8.6 110 27 11 2.5 0 -6 0.4 E12Q-SDQCR L07-D160 16 12 8.6 180 27 11 2.6 0 -6 0.4 E16L-SDQCR L07-D200 20 16 10.6 130 32 15 2.5 0 -5 0.4 E16R-SDQCR L07-D200 20 16 10.6 200 32 15 2.6 0 -5 0.4 E20S-SDQCR L11-D250 25 20 13.7 250 36 18 3.7 0 -7 0.8 DCDD11T3 CSTB-4S T-15F 3.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SDQCL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип SDQCR ). ST EAAA JET Z S-тип SDUCR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 013 mm Диаметр хвостовика 010 25 mm Стальной Твердосплавный хвостовик Растачивание и внутреннее торцевание Исполнение режущей кромки Стальной хвостовик Dm D Li Отверстие для V подачи СОЖ У Показано правое исполнение (R) h Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине U Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ A10K-SDUCR L07-D130 13 10 7 125 20 9 2.0 0 -10 0.4 DCDD0702 CSTB-2.5S T-8F 1.2 A12M-SDUCR L07-D160 16 12 9.3 150 24 11 3.3 0 -6 0.4 A16Q-SDUCR L07-D200 20 16 11.3 180 32 15 3.3 0 -5 0.4 CSTB-2.5 A20R-SDUCR L11-D270 27 20 16.1 200 36 18 6.1 0 -5 0.8 DCDD11T3 CSTB-4S T-15F 3.0 A25S-SDUCR L11-D320 32 25 18.6 250 45 23 6.1 0 -4 0.8 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ E10H-SDUCR L07-D130 13 10 7 100 25 9 1.9 5 -3.5 0.4 DCDD0702 CSTB-2.5S T-8F 1.2 E10M-SDUCR L07-D130 13 10 7 150 25 9 2.0 0 -10 0.4 E12J-SDUCR L07-D160 16 12 9.3 110 27 11 3.2 0 -6 0.4 E12Q-SDUCR L07-D160 16 12 9.3 180 27 11 3.3 0 -6 0.4 E16L-SDUCR L07-D200 20 16 11.3 130 32 15 3.2 0 -5 0.4 E16R-SDUCR L07-D200 20 16 11.3 200 32 15 3.3 0 -5 0.4 CSTB-2.5 E20S-SDUCR L11-D270 27 20 16.1 250 36 18 6.1 0 -5 0.8 DCDD11T3 CSTB-4S T-15F 3.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SDUCL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип SDUCR ). Складские позиции 5-16 Связанные страницы Втулки 1 4 (5-б8 ) рц Детали (14-1 )
