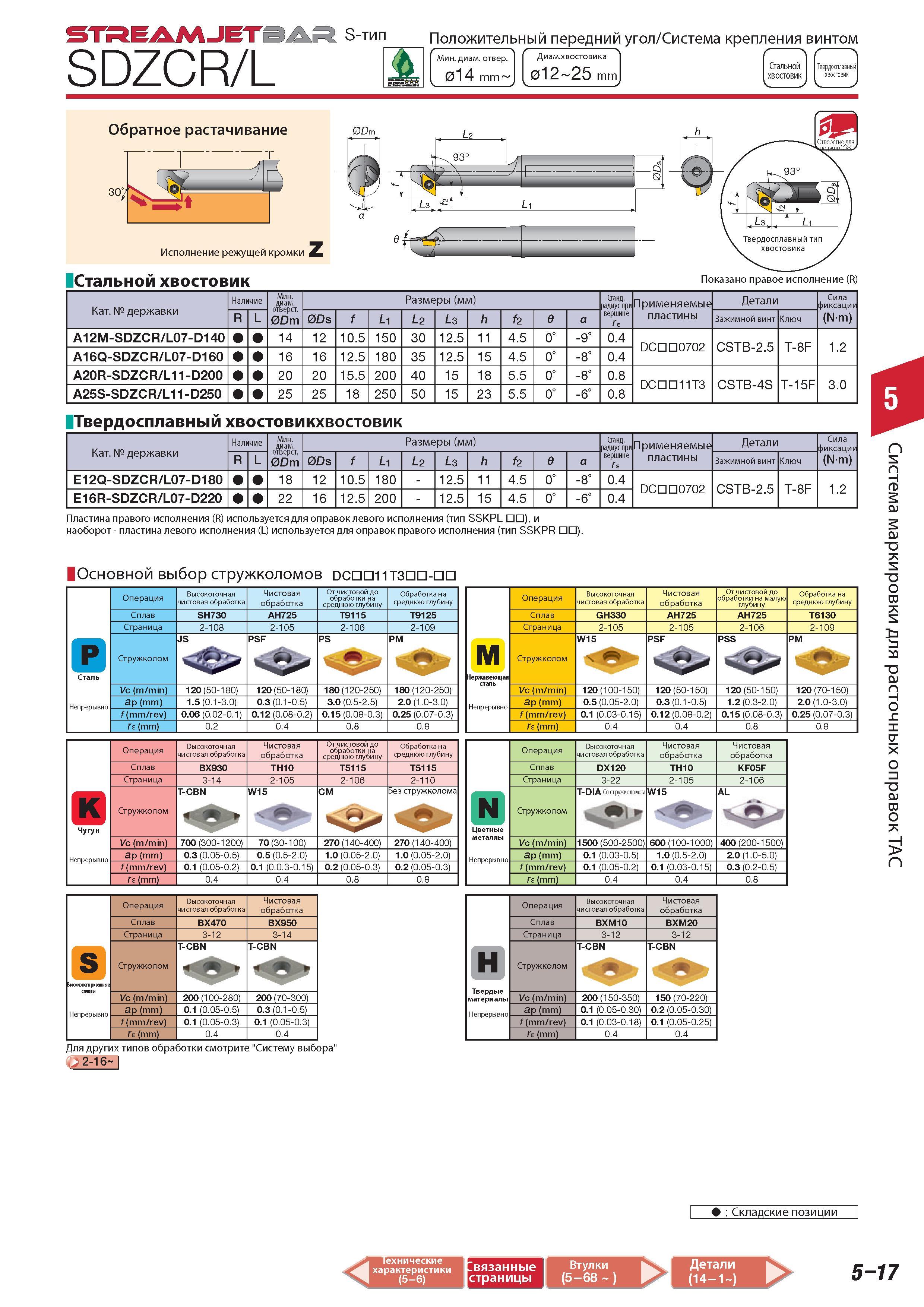

Державки расточные Tungaloy STREAMJETBAR S-тип SDZCR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 014 mm Диаметр

Державки расточные Tungaloy STREAMJETBAR S-тип SDZCR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 014 mm Диаметр хвостовика 012 25 mm Стальной хвостовик Твердосплавный хвостовик Исполнение режущей кромки Z Стальной хвостовик Категория державки Наличие Минимальный диаметр Размеры (мм) Стандартный радиус при Применяемые пластины Детали Сила фиксации R/L Dm Ds f Li L2 L3 h f2 в a вершине U Зажимной винт Ключ (Nm) A12M-SDZCR L07-D140 14 12 10.5 150 30 12.5 11 4.5 0 -9 0.4 DCDD0702 CSTB-2.5 T-8F 1.2 A16Q-SDZCR L07-D160 16 16 12.5 180 35 12.5 15 4.5 0 -8 0.4 A20R-SDZCR L11-D200 20 20 15.5 200 40 15 18 5.5 0 -8 0.8 DCDD11T3 CSTB-4S T-15F 3.0 A25S-SDZCR L11-D250 25 25 18 250 50 15 23 5.5 0 -6 0.8 Твердосплавный хвостовикхвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 L3 h f2 в a Зажимной винт Ключ (Nm) E12Q-SDZCR L07-D180 18 12 10.5 180 - 12.5 11 4.5 0 -8 0.4 DCDD0702 CSTB-2.5 T-8F 1.2 E16R-SDZCR L07-D220 22 16 12.5 200 - 12.5 15 4.5 0 -6 0.4 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SSKPL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип SSKPR ). Основной выбор стружколомов DCnni1T3nn-nn р Сталь Непрерывно Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав SH730 AH725 T9115 T9125 Страница 2-108 2-105 2-106 2-109 Стружколом JS PSF 4g PS чф PM Vc (m/min) 120 (50-180) 120 (50-180) 180 (120-250) 180 (120-250) ap (mm) 1.5 (0.1-3.0) 0.3 (0.1-0.5) 3.0 (0.5-2.5) 2.0 (1.0-3.0) "( mm/rev) 0.06 (0.02-0.1) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.25 (0.07-0.3) Ts (mm) 0.2 0.4 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 TH10 T5115 T5115 Страница 3-14 2-105 2-106 2-110 Стружколом T-CBN W15 CM Без стружколома Чугун Непрерывно Vc (m/min) 700 (300-1200) 70 (30-100) 270 (140-400) 270 (140-400) ap (mm) 0.3 (0.05-0.5) 0.5 (0.5-2.0) 1.0 (0.05-2.0) 1.0 (0.05-2.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.0.3-0.15) 0.2 (0.05-0.3) 0.2 (0.05-0.3) Ts (mm) 0.4 0.4 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BX470 BX950 Страница 3-12 3-14 S Стружколом T-CBN T-CBN 30 Высоколегированны Непрерывно Vc (m/min) 200 (100-280) 200 (70-300) ap (mm) 0.1 (0.05-0.5) 0.3 (0.1-0.5) f ( mm/rev) 0.1 (0.05-0.3) 0.1 (0.05-0.3) Ts (mm) 0.4 0.4 Для других типов обработки смотрите "Систему выбора" J 2-16 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на малую глубину Обработка на среднюю глубину Сплав GH330 AH725 AH725 T6130 Страница 2-105 2-105 2-106 2-109 M Стружколом W15 PSF PSS PM Нержавеющая сталь Непрерывно Vc (m/min) 120 (100-150) 120 (50-150) 120 (50-150) 120 (70-150) ap (mm) 0.5 (0.05-2.0) 0.3 (0.1-0.5) 1.2 (0.3-2.0) 2.0 (1.0-3.0) f ( mm/rev) 0.1 (0.03-0.15) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.25 (0.07-0.3) Ts (mm) 0.4 0.4 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Чистовая обработка Сплав DX120 TH10 KF05F Страница 3-22 2-105 2-106 N Стружколом T- D1А Со стружколомом W15 AL Цветные металлы Непрерывно Vc (m/min) 1500(500-2500) 600(100-1000) 400 (200-1500) ap (mm) 0.1 (0.03-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-12 3-12 Стружколом T-CBN T-CBN Твердые материалы Непрерывно Vc (m/min) 200 (150-350) 150 (70-220) ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 17 Система маркировки для расточных оправок ТАС
