Положительный передний угол Система крепления винтом Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип STFPR/L Мининимальный диамет

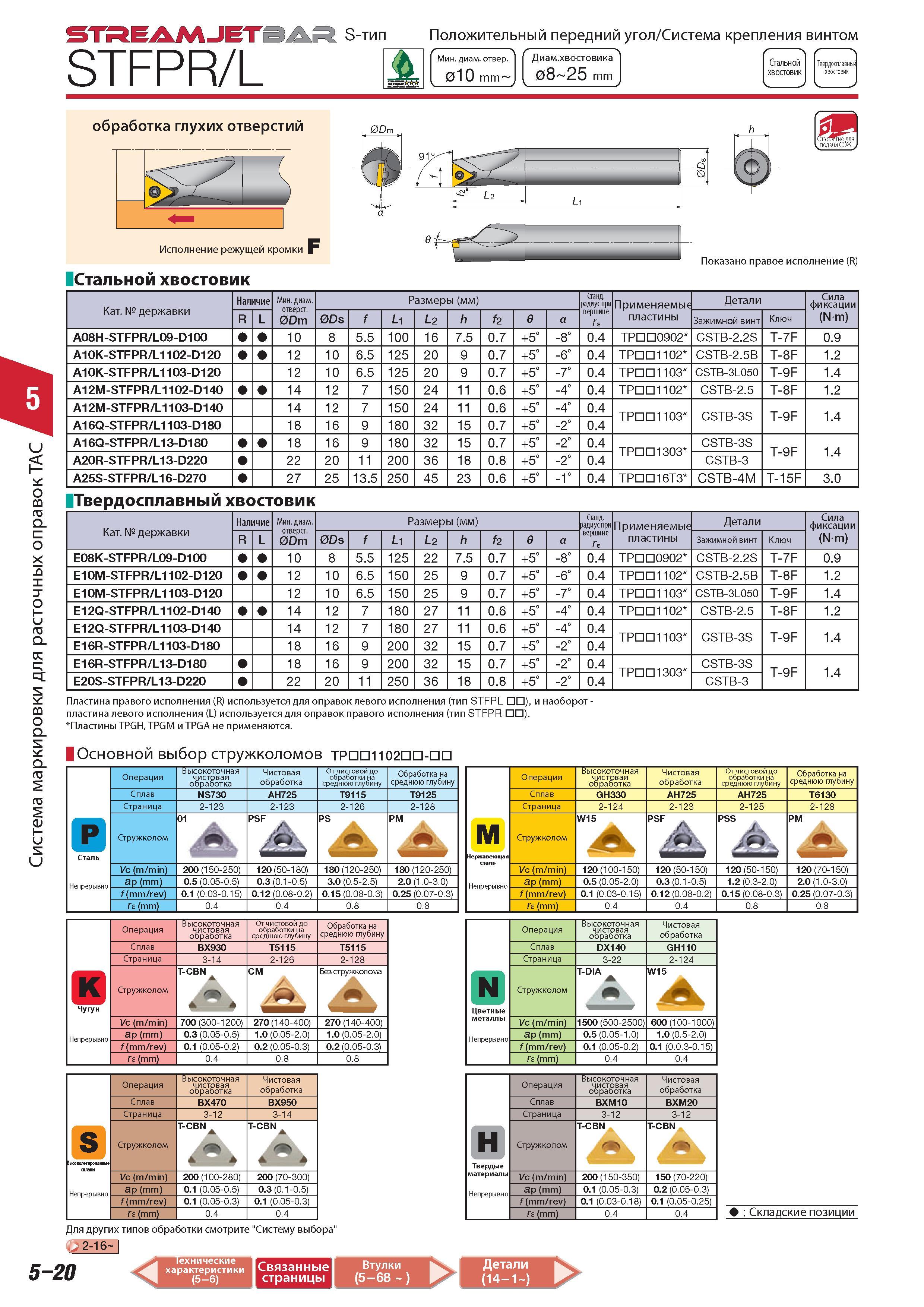

Положительный передний угол Система крепления винтом Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип STFPR/L Мининимальный диаметр отверстия 010 mm Диаметр хвостовика 08 25 mm Стальной Твердосплавный хвостовик v У обработка глухих отверстий Исполнение режущей кромки F Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ A08H-STFPR L09-D100 10 8 5.5 100 16 7.5 0.7 +5 -8 0.4 ТР 0902 CSTB-2.2S T-7F 0.9 A10K-STFPR L1102-D120 12 10 6.5 125 20 9 0.7 +5 -6 0.4 ТР 1102 CSTB-2.5B T-8F 1.2 A10K-STFPR L1103-D120 12 10 6.5 125 20 9 0.7 +5 -7 0.4 ТР 1103 CSTB-3L050 T-9F 1.4 A12M-STFPR L1102-D140 14 12 7 150 24 11 0.6 +5 -4 0.4 ТР 1102 CSTB-2.5 T-8F 1.2 A12M-STFPR L1103-D140 14 12 7 150 24 11 0.6 +5 -4 0.4 ТР 1103 CSTB-3S T-9F 1.4 A16Q-STFPR L1103-D180 18 16 9 180 32 15 0.7 +5 -2 0.4 A16Q-STFPR L13-D180 18 16 9 180 32 15 0.7 +5 -2 0.4 ТР 1303 CSTB-3S T-9F 1.4 A20R-STFPR L13-D220 22 20 11 200 36 18 0.8 +5 -2 0.4 CSTB-3 A25S-STFPR L16-D270 27 25 13.5 250 45 23 0.6 +5 -1 0.4 ТР 16Т3 CSTB-4M T-15F 3.0 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. адиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ E08K-STFPR L09-D100 10 8 5.5 125 22 7.5 0.7 +5 -8 0.4 TPDD0902 CSTB-2.2S T-7F 0.9 E10M-STFPR L1102-D120 12 10 6.5 150 25 9 0.7 +5 -6 0.4 TPDD1102 CSTB-2.5B T-8F 1.2 E10M-STFPR L1103-D120 12 10 6.5 150 25 9 0.7 +5 -7 0.4 TPDD1103 CSTB-3L050 T-9F 1.4 E12Q-STFPR L1102-D140 14 12 7 180 27 11 0.6 +5 -4 0.4 TPDD1102 CSTB-2.5 T-8F 1.2 E12Q-STFPR L1103-D140 14 12 7 180 27 11 0.6 +5 -4 0.4 TPDD1103 CSTB-3S T-9F 1.4 E16R-STFPR L1103-D180 18 16 9 200 32 15 0.7 +5 -2 0.4 E16R-STFPR L13-D180 18 16 9 200 32 15 0.7 +5 -2 0.4 TPDD1303 CSTB-3S T-9F 1.4 E20S-STFPR L13-D220 22 20 11 250 36 18 0.8 +5 -2 0.4 CSTB-3 Пластина правого исполнения (R) используется для оправок левого исполнения (тип STFPL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип STFPR ). Пластины TPGH TPGM и TPGA не применяются. Основной выбор стружколомов ТР 1102 - Р Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 AH725 T9115 T9125 Страница 2-123 2-123 2-126 2-128 Стружколом 01 m PSF А PM Сталь Непрерывно Vc (m/min) 200(150-250) 120 (50-180) 180 (120-250) 180 (120-250) ap (mm) 0.5 (0.05-0.5) 0.3 (0.1-0.5) 3.0 (0.5-2.5) 2.0 (1.0-3.0) f ( mm/rev) 0.1 (0.03-0.15) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.25 (0.07-0.3) Ts (mm) 0.4 0.4 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав GH330 AH725 AH725 T6130 Страница 2-124 2-123 2-125 2-128 М Стружколом W15 A PSF А PSS PM А сталь Непрерывно Vc (m/min) 120 (100-150) 120 (50-150) 120 (50-150) 120 (70-150) ap (mm) 0.5 (0.05-2.0) 0.3 (0.1-0.5) 1.2 (0.3-2.0) 2.0 (1.0-3.0) f ( mm/rev) 0.1 (0.03-0.15) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.25 (0.07-0.3) Ts (mm) 0.4 0.4 0.8 0.8 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 Страница 3-14 2-126 2-128 Чугун Стружколом T-CBN A СМ yU Без стружколома Непрерывно Vc (m/min) 700(300-1200) 270(140-400) 270 (140-400) ap (mm) 0.3 (0.05-0.5) 1.0 (0.05-2.0) 1.0 (0.05-2.0) f ( mm/rev) 0.1 (0.05-0.2) 0.2 (0.05-0.3) 0.2 (0.05-0.3) Ts (mm) 0.4 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав DX140 GH110 Страница 3-22 2-124 N Стружколом T-DIA A m W15 A Цветные металлы Непрерывно Vc (m/min) 1500 (500-2500) 600 (100-1000) ap (mm) 0.5 (0.05-1.0) 1.0 (0.5-2.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.0.3-0.15) Ts (mm) 0.4 0.4 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BX470 BX950 Страница 3-12 3-14 S Стружколом T-CBN T-CBN Высоколегированные сплавы Непрерывно Vc (m/min) 200 (100-280) 200 (70-300) ap (mm) 0.1 (0.05-0.5) 0.3 (0.1-0.5) f ( mm/rev) 0.1 (0.05-0.3) 0.1 (0.05-0.3) Ts (mm) 0.4 0.4 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-12 3-12 Стружколом T-CBN T-CBN шт Твердые материалы Непрерывно Vc (m/min) 200 (150-350) 150 (70-220) ap (mm) 0.1 (0.05-0.3) 0.2 (0.05-0.3) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Складские позиции Для других типов обработки смотрите "Систему выбора" 2-16 5-20 Связанные страницы Детали 1 h
