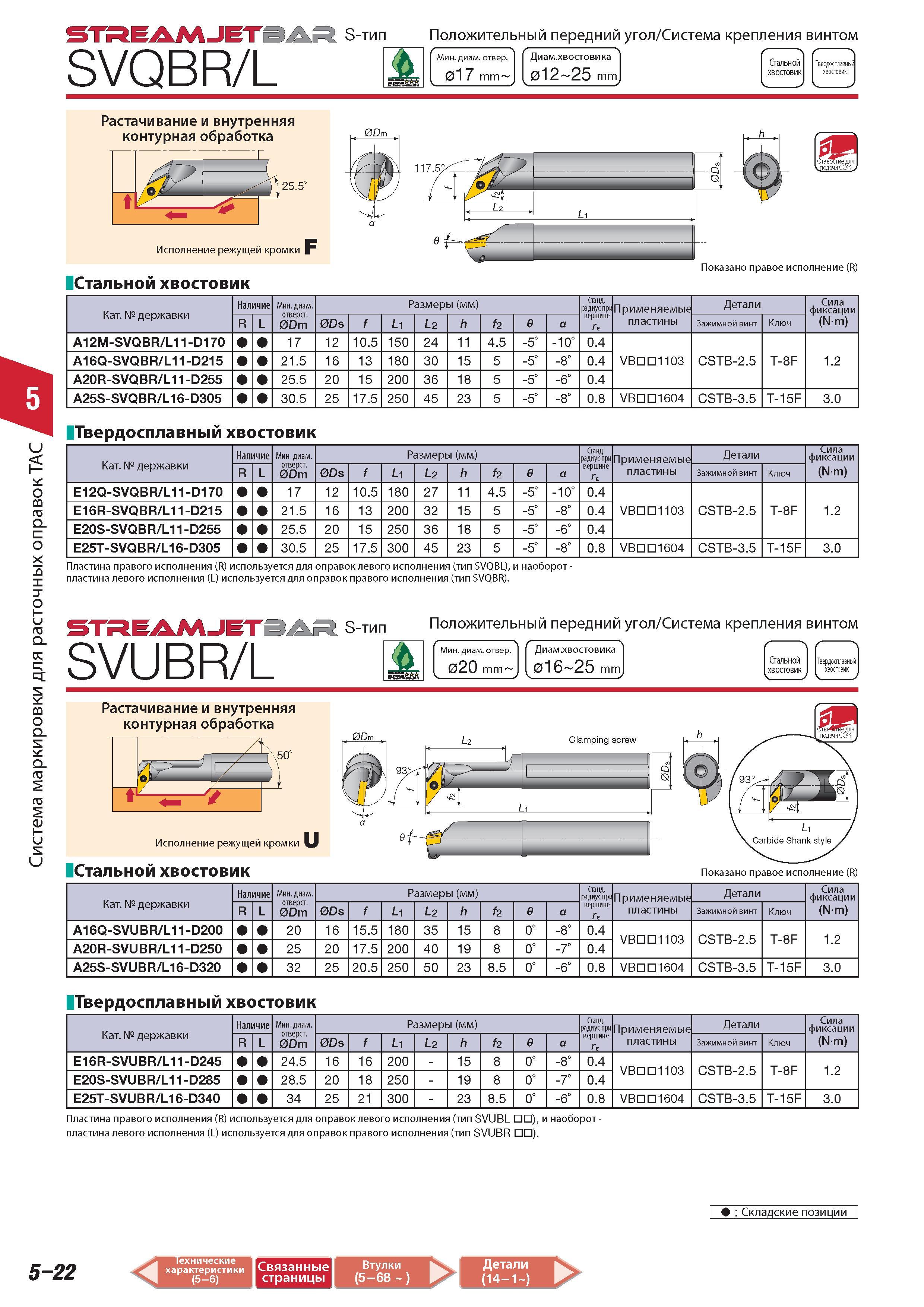

Отверстие для подачи СОЖ Показано правое исполнение (R) Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип SVQBR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 017 mm Диаметр хвостовика 012 25 mm Стальной хвостовик Исполнение режущей кромки F Стальной хвостовик 117.5 L2 L1 Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) A12M-SVQBR L11-D170 17 12 10.5 150 24 11 4.5 -5 -10 0.4 VBDD1103 CSTB-2.5 T-8F 1.2 A16Q-SVQBR L11-D215 21.5 16 13 180 30 15 5 -5 -8 0.4 A20R-SVQBR L11-D255 25.5 20 15 200 36 18 5 -5 -6 0.4 A25S-SVQBR L16-D305 30.5 25 17.5 250 45 23 5 -5 -8 0.8 VBDD1604 CSTB-3.5 T-15F 3.0 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ E12Q-SVQBR L11-D170 17 12 10.5 180 27 11 4.5 -5 -10 0.4 VBDD1103 CSTB-2.5 T-8F 1.2 E16R-SVQBR L11-D215 21.5 16 13 200 32 15 5 -5 -8 0.4 E20S-SVQBR L11-D255 25.5 20 15 250 36 18 5 -5 -6 0.4 E25T-SVQBR L16-D305 30.5 25 17.5 300 45 23 5 -5 -8 0.8 VBDD1604 CSTB-3.5 T-15F 3.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SVQBL) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SVQBR). СТ рД ipYpдр S-тИП Положительный передний угол Система крепления винтом SVUBR/L Мининимальный диаметр отверстия 020 mm Диаметр хвостовика 016 25 mm Стальной хвостовик Твердосплавный хвостовик Растачивание и внутренняя контурная обработка Исполнение режущей кромки Стальной хвостовик U Dm Clamping screw 93 f - а 1 0 Carbide Shank style Показано правое исполнение (R) в Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ A16Q-SVUBR L11-D200 20 16 15.5 180 35 15 8 0 -8 0.4 VBDD1103 CSTB-2.5 T-8F 1.2 A20R-SVUBR L11-D250 25 20 17.5 200 40 19 8 0 -7 0.4 A25S-SVUBR L16-D320 32 25 20.5 250 50 23 8.5 0 -6 0.8 VBDD1604 CSTB-3.5 T-15F 3.0 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ E16R-SVUBR L11-D245 24.5 16 16 200 - 15 8 0 -8 0.4 VBDD1103 CSTB-2.5 T-8F 1.2 E20S-SVUBR L11-D285 28.5 20 18 250 - 19 8 0 -7 0.4 E25T-SVUBR L16-D340 34 25 21 300 - 23 8.5 0 -6 0.8 VBDD1604 CSTB-3.5 T-15F 3.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SVUBL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SVUBR ). Складские позиции 5-22 Связанные страницы Втулки 1 4 (5-68 ) РЦ Детали (14-1 )
