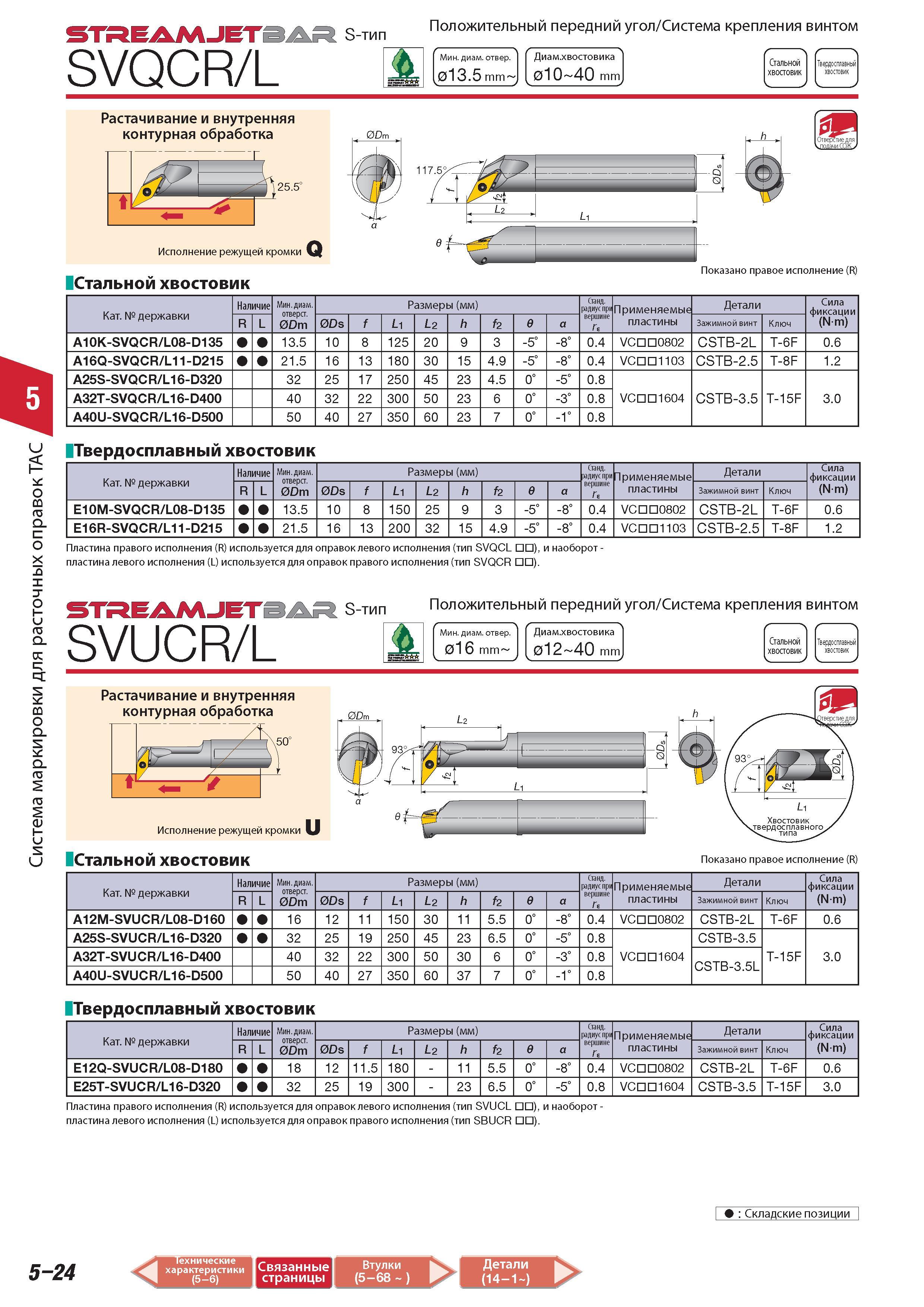

Растачивание на токарном оборудовании Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип SVQCR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 013.5 mm Диаметр хвостовика 010 40 mm Стальной Твердосплавный хвостовик V J V у Растачивание и внутренняя контурная обработка t 25.5 Исполнение режущей кромки Стальной хвостовик Dm Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) A10K-SVQCR L08-D135 13.5 10 8 125 20 9 3 -5 -8 0.4 VCDD0802 CSTB-2L T-6F 0.6 A16Q-SVQCR L11-D215 21.5 16 13 180 30 15 4.9 -5 -8 0.4 VCDD1103 CSTB-2.5 T-8F 1.2 A25S-SVQCR L16-D320 32 25 17 250 45 23 4.5 0 -5 0.8 VCDD1604 CSTB-3.5 T-15F 3.0 A32T-SVQCR L16-D400 40 32 22 300 50 23 6 0 -3 0.8 A40U-SVQCR L16-D500 50 40 27 350 60 23 7 0 -1 0.8 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) E10M-SVQCR L08-D135 13.5 10 8 150 25 9 3 -5 -8 0.4 VCDD0802 CSTB-2L T-6F 0.6 E16R-SVQCR L11-D215 21.5 16 13 200 32 15 4.9 -5 -8 0.4 VCDD1103 CSTB-2.5 T-8F 1.2 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SVQCL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SVQCR ). STREAMJETBARz S-тип SVUCR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 016 mm Диаметр хвостовика 012 40 mm Стальной хвостовик Растачивание и внутренняя контурная обработка Исполнение режущей кромки U Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ A12M-SVUCR L08-D160 16 12 11 150 30 11 5.5 0 -8 0.4 VCDD0802 CSTB-2L T-6F 0.6 A25S-SVUCR L16-D320 32 25 19 250 45 23 6.5 0 -5 0.8 VCDD1604 CSTB-3.5 T-15F 3.0 A32T-SVUCR L16-D400 40 32 22 300 50 30 6 0 -3 0.8 CSTB-3.5L A40U-SVUCR L16-D500 50 40 27 350 60 37 7 0 -1 0.8 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 в a Зажимной винт Ключ E12Q-SVUCR L08-D180 18 12 11.5 180 - 11 5.5 0 -8 0.4 VCDD0802 CSTB-2L T-6F 0.6 E25T-SVUCR L16-D320 32 25 19 300 - 23 6.5 0 -5 0.8 VCDD1604 CSTB-3.5 T-15F 3.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SVUCL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SBUCR ). Складские позиции 5-24 Связанные страницы Детали (14-1 )
