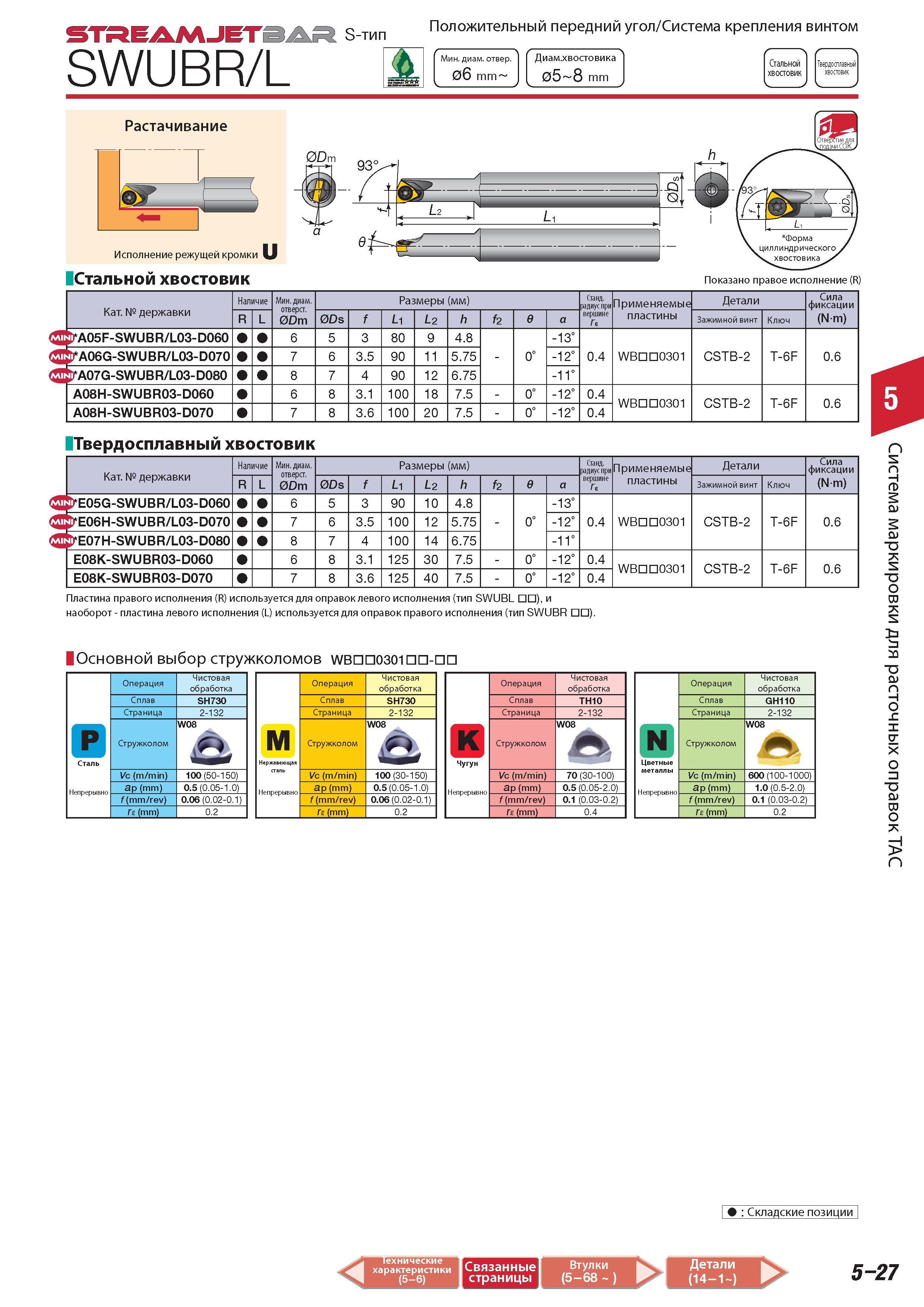

Растачивание Tungaloy STREAMJETBAR S-тип SWUBR/L Положительный передний угол Система крепления винтом к Мининимальный диаметр отверстия 06 mm Диаметр хвостовика 05 8 mm Стальной Твердосплавный хвостовик V J V у Исполнение режущей кромки U Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ b A05F-SWUBR L03-D060 6 5 3 80 9 4.8 - 0 -13 0.4 WBDD0301 CSTB-2 T-6F 0.6 & A06G-SWUBR L03-D070 7 6 3.5 90 11 5.75 -12 JTA07G-SWUBR L03-D080 8 7 4 90 12 6.75 -11 A08H-SWUBR03-D060 6 8 3.1 100 18 7.5 - 0 -12 0.4 WBDD0301 CSTB-2 T-6F 0.6 A08H-SWUBR03-D070 7 8 3.6 100 20 7.5 - 0 -12 0.4 J Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ pE05G-SWUBR L03-D060 6 5 3 90 10 4.8 - 0 -13 0.4 WBDD0301 CSTB-2 T-6F 0.6 JTE06H-SWUBR L03-D070 7 6 3.5 100 12 5.75 -12 &TE07H-SWUBR L03-D080 8 7 4 100 14 6.75 -11 E08K-SWUBR03-D060 6 8 3.1 125 30 7.5 - 0 -12 0.4 WBDD0301 CSTB-2 T-6F 0.6 E08K-SWUBR03-D070 7 8 3.6 125 40 7.5 - 0 -12 0.4 s О) О) 7ч 00 7ч S а р О) о г. X X о 1 О) 00 о 7ч А Пластина правого исполнения (R) используется для оправок левого исполнения (тип SWUBL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип SWUBR ). Основной выбор стружколомов WBnn030inn-nn Операция Чистовая обработка Сплав SH730 Страница 2-132 Стружколом W08 6 Vc (m/min) 100 (50-150) ap (mm) 0.5 (0.05-1.0) f ( mm/rev) 0.06 (0.02-0.1) Ts (mm) 0.2 Операция Чистовая обработка Сплав SH730 Страница 2-132 M Стружколом W08 iS Нержавеющая сталь Непрерывно Vc (m/min) 100 (30-150) ap (mm) 0.5 (0.05-1.0) f ( mm/rev) 0.06 (0.02-0.1) Ts (mm) 0.2 Операция Чистовая обработка Сплав TH10 Страница 2-132 Чугун Непрерывно Стружколом W08 Vc (m/min) 70 (30-100) ap (mm) 0.5 (0.05-2.0) f ( mm/rev) 0.1 (0.03-0.2) Ts (mm) 0.4 Операция Чистовая обработка Сплав GH110 Страница 2-132 N Стружколом W08 Ac Цветные металлы Непрерывно Vc (m/min) 600 (100-1000) ap (mm) 1.0 (0.5-2.0) f ( mm/rev) 0.1 (0.03-0.2) Ts (mm) 0.2 Непрерывно Складские позиции Связанные страницы Втулки (5-68 ) 1 Детали (14-1 ) 5-27
