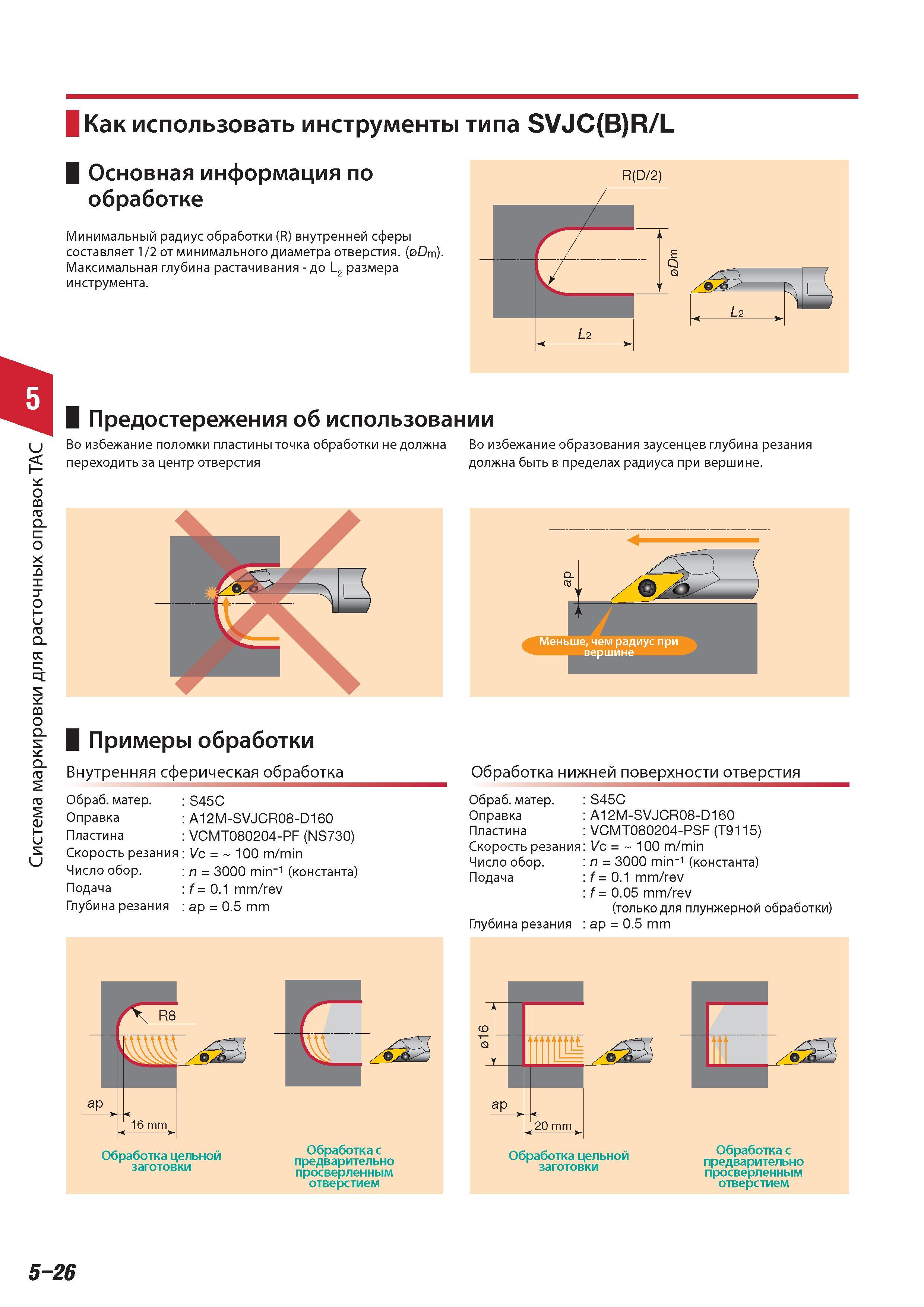

Как использовать расточной токарный инструмент Tungaloy типа SVJC(B)R/L Основная информация по обработке Минимальный радиус обработки (R) внутренней сферы составляет 1/2 от минимального диаметра отверстия. (0Dm). Максимальная глубина растачивания - до L2 размера инструмента. Предостережения об использовании Во избежание поломки пластины точка обработки не должна Во избежание образования заусенцев глубина резания переходить за центр отверстия должна быть в пределах радиуса при вершине. Примеры обработки Внутренняя сферическая обработка Обраб. матер. S45C Оправка A12M-SVJCR08-D160 Пластина VCMT080204-PF (NS730) Скорость резания Vc 100 m/min Число обор. n 3000 min-1 (константа) Подача f 0.1 mm/rev Глубина резания ap 0.5 mm Обработка нижней поверхности отверстия Обраб. матер. S45C Оправка A12M-SVJCR08-D160 Пластина VCMT080204-PSF (T9115) Скорость резания Vc 100 m/min Число обор. n 3000 min-1 (константа) Подача f 0.1 mm/rev f 0.05 mm/rev (только для плунжерной обработки) Глубина резания ap 0.5 mm Обработка цельной заготовки Обработка с предварительно просверленным отверстием Обработка цельной заготовки Обработка с предварительно просверленным отверстием 5-26 Растачивание Система маркировки для расточных оправок ТАС
