Положительный передний угол Система крепления винтом Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип SEZPR/L Мининимальный диамет

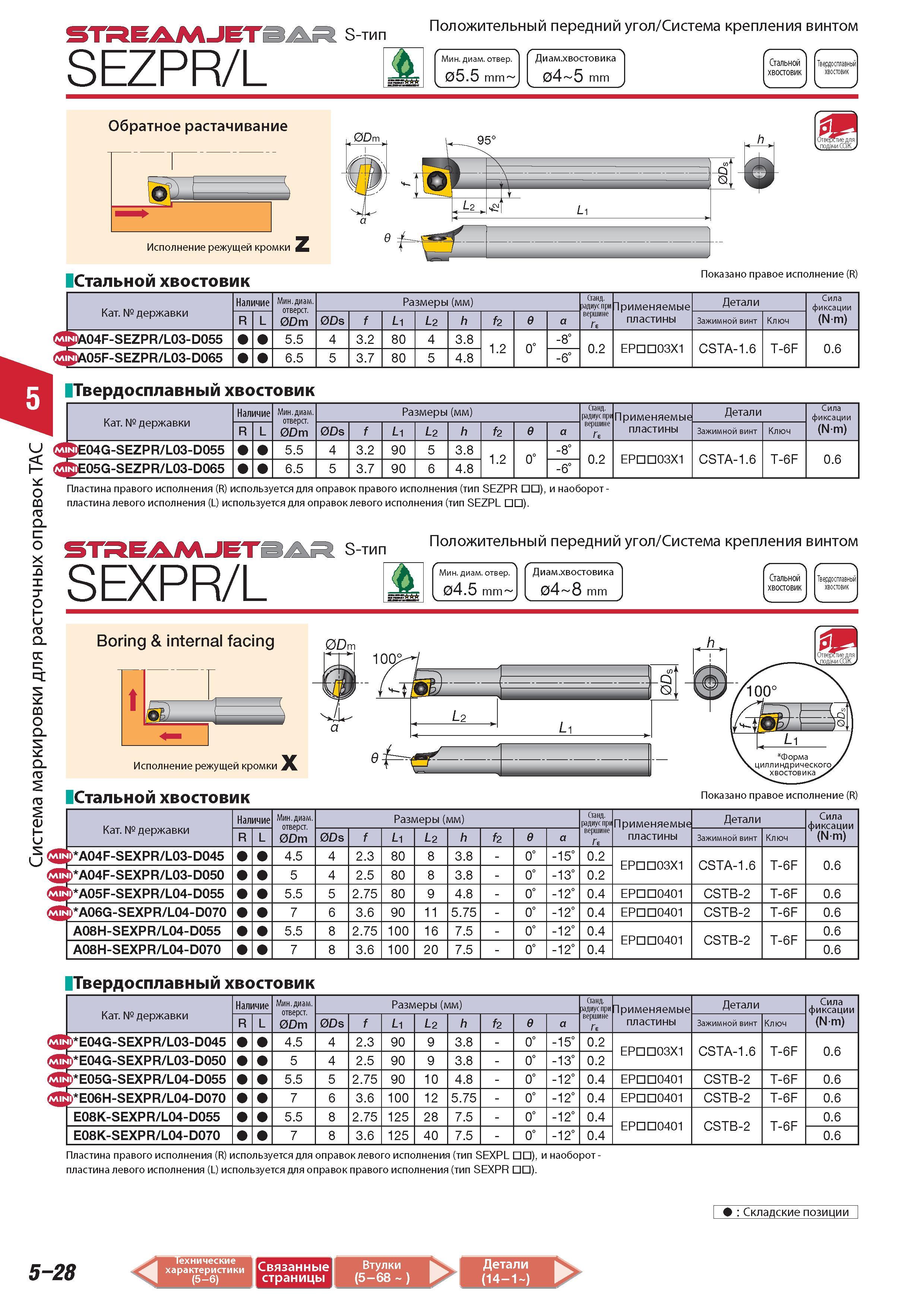

Положительный передний угол Система крепления винтом Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип SEZPR/L Мининимальный диаметр отверстия 05.5 mm Диаметр хвостовика 04 5 mm Стальной хвостовик Li Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. адиус при вершине Г Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ &A04F-SEZPR L03-D055 5.5 4 3.2 80 4 3.8 1.2 0 -8 0.2 EPDD03X1 CSTA-1.6 T-6F 0.6 2&A05F-SEZPR L03-D065 6.5 5 3.7 80 5 4.8 -6 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус npi вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ JDE04G-SEZPR L03-D055 5.5 4 3.2 90 5 3.8 1.2 0 -8 0.2 EPDD03X1 CSTA-1.6 T-6F 0.6 2DE05G-SEZPR L03-D065 6.5 5 3.7 90 6 4.8 -6 Пластина правого исполнения (R) используется для оправок правого исполнения (тип SEZPR ) и наоборот -пластина левого исполнения (L) используется для оправок левого исполнения (тип SEZPL ). STREAAAJET S-тип SEXPR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 04.5 mm Диаметр хвостовика 04 8 mm Стальной Твердосплавный хвостовик Boring internal facing f 1 4 Исполнение режущей кромки Стальной хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 e a Зажимной винт Ключ (Nm) A04F-SEXPR L03-D045 4.5 4 2.3 80 8 3.8 - 0 -15 0.2 EPDD03X1 CSTA-1.6 T-6F 0.6 A04F-SEXPR L03-D050 5 4 2.5 80 8 3.8 - 0 -13 0.2 D A05F-SEXPR L04-D055 5.5 5 2.75 80 9 4.8 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 D A06G-SEXPR L04-D070 7 6 3.6 90 11 5.75 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 A08H-SEXPR L04-D055 5.5 8 2.75 100 16 7.5 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 A08H-SEXPR L04-D070 7 8 3.6 100 20 7.5 - 0 -12 0.4 0.6 Твердосплавный хвостовик Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. щиус при вершине Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 e a Зажимной винт Ключ (Nm) E04G-SEXPR L03-D045 4.5 4 2.3 90 9 3.8 - 0 -15 0.2 EPDD03X1 CSTA-1.6 T-6F 0.6 E04G-SEXPR L03-D050 5 4 2.5 90 9 3.8 - 0 -13 0.2 E05G-SEXPR L04-D055 5.5 5 2.75 90 10 4.8 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 E06H-SEXPR L04-D070 7 6 3.6 100 12 5.75 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 E08K-SEXPR L04-D055 5.5 8 2.75 125 28 7.5 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 E08K-SEXPR L04-D070 7 8 3.6 125 40 7.5 - 0 -12 0.4 0.6 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SEXPL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SEXPR ). Складские позиции 5-28 Связанные страницы Детали (14-1 )
